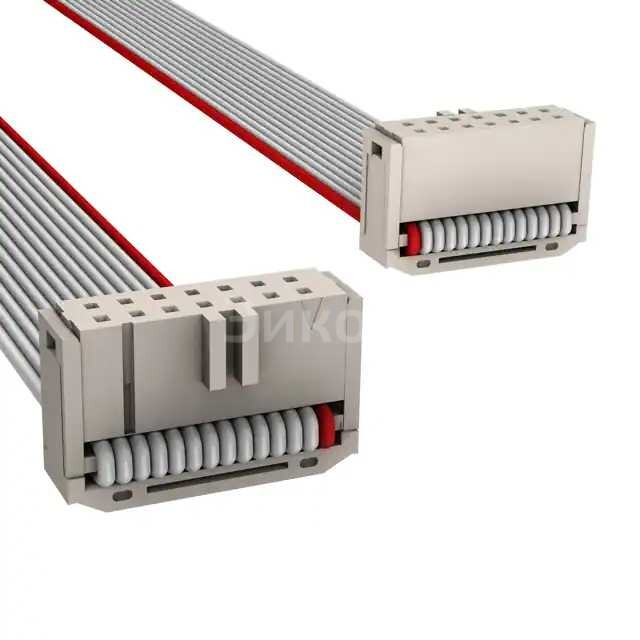

M3DDA-1406J

Основные параметры:

• Тип кабеля: IDC (Insulation Displacement Connector) кабель. Это означает, что для подключения проводников к разъемам не требуется пайка или зачистка изоляции. Контакты разъема прокалывают изоляцию провода, устанавливая электрическое соединение.
• Длина: 3 метра (3M).
• Тип разъемов: M3DDA-1406J указывает на 14-контактный (14-way) IDC разъем Double Row (DDA). MKR14A/MC14G/MKR14A описывает конкретные типы разъемов на концах кабеля. MKR14A, вероятно, является 14-контактным разъемом типа "розетка" (female), а MC14G может быть 14-контактным разъемом "вилка" (male) или другим типом разъема для печатной платы. Поскольку даны два MKR14A, можно предположить, что это кабель с двумя разъемами "розетка" на концах и, возможно, одним разъемом "вилка" в середине, либо это просто обозначение для двух концов кабеля, где оба являются MKR14A, а MC14G относится к типу кабеля или внутреннему стандарту. Для точного определения MC14G требуется дополнительная информация. Однако, стандартно для IDC кабелей с таким обозначением, это обычно кабель с двумя разъемами.
• Количество контактов: 14.
• Шаг контактов: Стандартный для IDC разъемов обычно 2.54 мм (0.1 дюйма), но может быть и 2.00 мм. Без дополнительной информации, предполагается 2.54 мм.
• Используется для передачи цифровых сигналов.

Плюсы:

• Простота монтажа: Не требует пайки, что ускоряет сборку и снижает затраты на производство.
• Надежность соединения: При правильной обжимке IDC соединения обеспечивают хороший электрический контакт.
• Экономичность: IDC кабели и разъемы часто более доступны по цене, чем аналогичные паяные решения.
• Гибкость: Плоские ленточные кабели (ribbon cables), часто используемые с IDC разъемами, позволяют легко прокладывать их в ограниченном пространстве.
• Стандартизация: Широко распространены и доступны.

Минусы:

• Чувствительность к механическим повреждениям: Неправильное обращение или чрезмерные нагрузки могут повредить изоляцию или контакты.
• Ограниченная пропускная способность: Для высокоскоростных или высокочастотных сигналов могут потребоваться более специализированные кабели с экранированием.
• Не всегда подходят для высокой мощности: В основном используются для сигнальных цепей, а не для передачи значительных токов.
• Одноразовое соединение: После обжимки IDC разъем обычно не предназначен для многократного переподключения без потери надежности.

Общее назначение:

IDC кабели используются для подключения различных компонентов внутри электронных устройств, где требуется передача множества параллельных цифровых сигналов. Они обеспечивают быстрое и простое соединение между печатными платами, модулями или периферийными устройствами.

В каких устройствах применяется:

• Компьютерная техника: Внутри системных блоков для подключения жестких дисков (старых IDE), флоппи-дисководов, панелей расширения, фронтальных панелей (USB, аудио).
• Промышленная электроника: В контроллерах, ПЛК, измерительном оборудовании, системах автоматизации для связи между модулями.
• Встроенные системы (Embedded Systems): В различных встраиваемых компьютерах, микроконтроллерных платах для подключения периферии (дисплеи, датчики, кнопки).
• Телекоммуникационное оборудование: Внутри коммутаторов, маршрутизаторов, базовых станций.
• Бытовая электроника: В некоторых старых моделях принтеров, сканеров, аудио-видео оборудования.
• Разработка и прототипирование: Широко используются на макетных платах и при создании прототипов из-за простоты монтажа.
