Каталог
Изоляторы
Оптопары с транзисторным выходом
NTE3042
  • В избранное
  • В сравнение

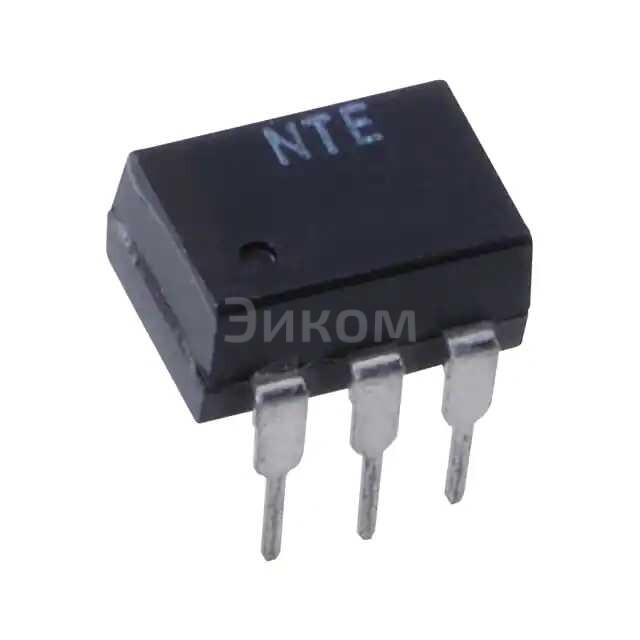

NTE3042

NTE3042

NTE3042
;
NTE3042

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    NTE Electronics
  • Артикул:
    NTE3042
  • Описание:
    OPTOISOLATOR/TRANSВсе характеристики

Минимальная цена NTE3042 при покупке от 1 шт 253.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NTE3042 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NTE3042

NTE3042 NTE Electronics OPTOISOLATOR/TRANS. — это optoизолатор, используемый для обеспечения электрической изоляции между двумя цепями. Optoизолаторы широко используются в различных приложениях из-за их способности предотвращать взаимное влияние между различными цепями, что важно для обеспечения безопасности и стабильности работы электронных устройств.

  • Основные параметры:
    • Входное напряжение (VIN): до 50 В
    • Выходное напряжение (VOUT): до 30 В
    • Размерный коэффициент передачи (CTR): от 60% до 90%
    • Скорость перехода (tON и tOFF): 10 мкс и 10 мкс соответственно
    • Коэффициент усиления (Gm): до 0.25 А/В
    • Потребляемая мощность (PD): 75 мВт
  • Плюсы:
    • Электрическая изоляция между входом и выходом
    • Защита от перенапряжений и скачков
    • Малый размер и простота интеграции
    • Стабильная работа в широком диапазоне температур
  • Минусы:
    • Замедление скорости реакции по сравнению с прямым электрическим соединением
    • Потери энергии при передаче сигнала
    • Ограниченная скорость передачи данных
  • Общее назначение:
    • Защита от электромагнитных помех
    • Изоляция цифровых и аналоговых сигналов
    • Обеспечение безопасного управления силовыми цепями
  • Применение:
    • Автомобильные системы управления двигателем
    • Питание и контроль силовых цепей
    • Изоляция цифровых интерфейсов
    • Коммуникационные системы
Выбрано: Показать

Характеристики NTE3042

  • Количество каналов
    1
  • Изоляционное напряжение
    7500VAC
  • Коэффициент усиления по току (Мин)
    20% @ 10mA
  • Время включения / выключения (номинальное)
    1.2µs, 1.2µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 2µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    30V
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP

Техническая документация

 NTE3042.pdf
pdf. 0 kb
  • 46 шт
    3-6 недель
  • Количество
    Цена
  • 1
    253 ₽
  • 5
    231 ₽
  • 25
    216 ₽
  • 100
    201 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    NTE Electronics
  • Артикул:
    NTE3042
  • Описание:
    OPTOISOLATOR/TRANSВсе характеристики

Минимальная цена NTE3042 при покупке от 1 шт 253.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NTE3042 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NTE3042

NTE3042 NTE Electronics OPTOISOLATOR/TRANS. — это optoизолатор, используемый для обеспечения электрической изоляции между двумя цепями. Optoизолаторы широко используются в различных приложениях из-за их способности предотвращать взаимное влияние между различными цепями, что важно для обеспечения безопасности и стабильности работы электронных устройств.

  • Основные параметры:
    • Входное напряжение (VIN): до 50 В
    • Выходное напряжение (VOUT): до 30 В
    • Размерный коэффициент передачи (CTR): от 60% до 90%
    • Скорость перехода (tON и tOFF): 10 мкс и 10 мкс соответственно
    • Коэффициент усиления (Gm): до 0.25 А/В
    • Потребляемая мощность (PD): 75 мВт
  • Плюсы:
    • Электрическая изоляция между входом и выходом
    • Защита от перенапряжений и скачков
    • Малый размер и простота интеграции
    • Стабильная работа в широком диапазоне температур
  • Минусы:
    • Замедление скорости реакции по сравнению с прямым электрическим соединением
    • Потери энергии при передаче сигнала
    • Ограниченная скорость передачи данных
  • Общее назначение:
    • Защита от электромагнитных помех
    • Изоляция цифровых и аналоговых сигналов
    • Обеспечение безопасного управления силовыми цепями
  • Применение:
    • Автомобильные системы управления двигателем
    • Питание и контроль силовых цепей
    • Изоляция цифровых интерфейсов
    • Коммуникационные системы
Выбрано: Показать

Характеристики NTE3042

  • Количество каналов
    1
  • Изоляционное напряжение
    7500VAC
  • Коэффициент усиления по току (Мин)
    20% @ 10mA
  • Время включения / выключения (номинальное)
    1.2µs, 1.2µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 2µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    30V
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP

Техническая документация

 NTE3042.pdf
pdf. 0 kb
