Магнитные компоненты - Катушки трансформатора, Катушки индуктивности
Ферритовые сердечники
PC47EPC19-Z
  • В избранное
  • В сравнение
PC47EPC19-Z

PC47EPC19-Z

PC47EPC19-Z
;
PC47EPC19-Z

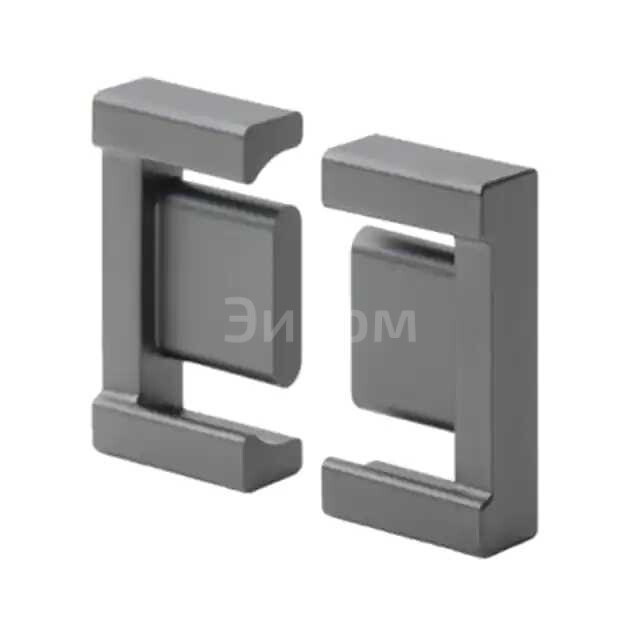

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TDK Corporation
  • Артикул:
    PC47EPC19-Z
  • Описание:
    FERRITE CORE EPC 940NH 2PC SETВсе характеристики

Минимальная цена PC47EPC19-Z при покупке от 1 шт 484.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PC47EPC19-Z с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PC47EPC19-Z

PC47EPC19-Z TDK Corporation FERRITE CORE EPC 940NH 2PC SET

  • Основные параметры:
    • Форм-фактор: PC47EPC19
    • Материал: Ferrite core (ферритовый ядрo)
    • Номинальное напряжение: 940 V
    • Количество элементов: 2PC set
  • Плюсы:
    • Высокая устойчивость к шуму
    • Малый размер и вес
    • Высокая эффективность в широком диапазоне частот
    • Долгий срок службы
  • Минусы:
    • Высокая стоимость по сравнению с другими типами индуктивных компонентов
    • Меньше вариативности в выборе номиналов
  • Общее назначение:
    • Уменьшение электромагнитного излучения
    • Защита от электромагнитного шума
    • Изоляция цепей
  • В каких устройствах применяется:
    • Мобильные телефоны и смартфоны
    • Ноутбуки и планшеты
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления
Выбрано: Показать

Характеристики PC47EPC19-Z

  • Package
    Tray
  • Тип сердечника
    EPC
  • Исполнение корпуса
    EPC 19
  • Материал
    PC47
  • Коэффициент индуктивного сопротивления (Al)
    940 nH
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    2.03
  • Эффективная длина (le) mm
    46.1
  • Effective Area (Ae) mm&#178;
    22.7
  • Effective Magnetic Volume (Ve) mm&#179;
    1050
  • Покрытие
    Uncoated
  • Высота
    0.384" (9.78mm)
  • Длина
    0.752" (19.10mm)
  • Ширина
    0.236" (6.00mm)

Техническая документация

 PC47EPC19-Z.pdf
pdf. 0 kb
  • 247 шт
    3-6 недель
  • Количество
    Цена
  • 1
    484 ₽
  • 10
    334 ₽
  • 25
    285 ₽
  • 50
    251 ₽
  • 100
    219 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    TDK Corporation
  • Артикул:
    PC47EPC19-Z
  • Описание:
    FERRITE CORE EPC 940NH 2PC SETВсе характеристики

Минимальная цена PC47EPC19-Z при покупке от 1 шт 484.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PC47EPC19-Z с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PC47EPC19-Z

PC47EPC19-Z TDK Corporation FERRITE CORE EPC 940NH 2PC SET

  • Основные параметры:
    • Форм-фактор: PC47EPC19
    • Материал: Ferrite core (ферритовый ядрo)
    • Номинальное напряжение: 940 V
    • Количество элементов: 2PC set
  • Плюсы:
    • Высокая устойчивость к шуму
    • Малый размер и вес
    • Высокая эффективность в широком диапазоне частот
    • Долгий срок службы
  • Минусы:
    • Высокая стоимость по сравнению с другими типами индуктивных компонентов
    • Меньше вариативности в выборе номиналов
  • Общее назначение:
    • Уменьшение электромагнитного излучения
    • Защита от электромагнитного шума
    • Изоляция цепей
  • В каких устройствах применяется:
    • Мобильные телефоны и смартфоны
    • Ноутбуки и планшеты
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления
Выбрано: Показать

Характеристики PC47EPC19-Z

  • Package
    Tray
  • Тип сердечника
    EPC
  • Исполнение корпуса
    EPC 19
  • Материал
    PC47
  • Коэффициент индуктивного сопротивления (Al)
    940 nH
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    2.03
  • Эффективная длина (le) mm
    46.1
  • Effective Area (Ae) mm&#178;
    22.7
  • Effective Magnetic Volume (Ve) mm&#179;
    1050
  • Покрытие
    Uncoated
  • Высота
    0.384" (9.78mm)
  • Длина
    0.752" (19.10mm)
  • Ширина
    0.236" (6.00mm)

Техническая документация

 PC47EPC19-Z.pdf
pdf. 0 kb
