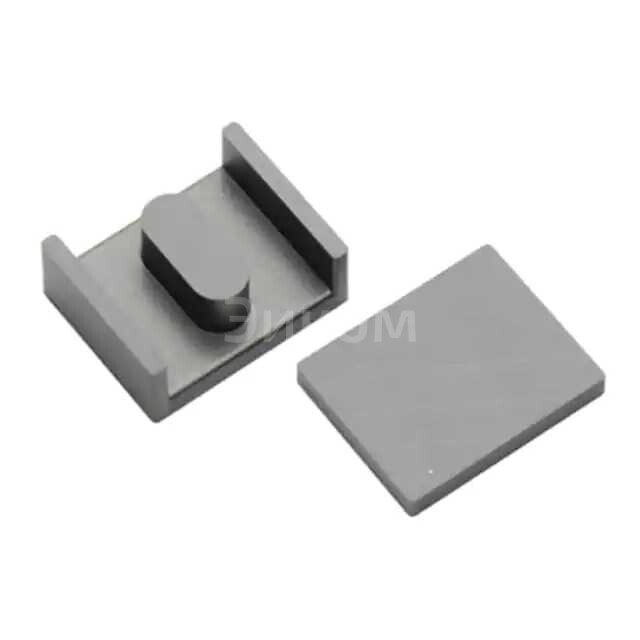

PC95ELT15.5X5.8-Z
  • В избранное
  • В сравнение
PC95ELT15.5X5.8-Z

PC95ELT15.5X5.8-Z

PC95ELT15.5X5.8-Z
;
PC95ELT15.5X5.8-Z

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TDK
  • Артикул:
    PC95ELT15.5X5.8-Z
  • Описание:
    FERRITE CORE ELT 3.68UH 1SETВсе характеристики

Минимальная цена PC95ELT15.5X5.8-Z при покупке от 1 шт 343.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PC95ELT15.5X5.8-Z с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PC95ELT15.5X5.8-Z

PC95ELT15.5X5.8-Z TDK FERRITE CORE ELT 3.68UH 1SET

  • Основные параметры:
    • Материал: феррит
    • Тип: ELT (электромагнитный трансформатор)
    • Объем: 15.5x5.8 мм
    • Номинальная индуктивность: 3.68 мГн
  • Плюсы:
    • Высокая стабильность индуктивности при различных условиях эксплуатации
    • Хорошая электромагнитная совместимость
    • Высокая устойчивость к перепадам напряжения
    • Долгий срок службы
  • Минусы:
    • Высокое сопротивление тока
    • Высокие потери при больших частотах
  • Общее назначение:
    • Фильтрация и изоляция от помех
    • Сглаживание пульсаций
    • Регулировка частоты
    • Изменение коэффициента трансформации
  • В каких устройствах применяется:
    • Устройства связи
    • Радиоприемники
    • Микросхемы
    • Передающие устройства
    • Источники питания
    • Мощные транзисторы
Выбрано: Показать

Характеристики PC95ELT15.5X5.8-Z

  • Package
    Tray
  • Тип сердечника
    ELH, PLT
  • Исполнение корпуса
    ELT 15.5 x 5.8
  • Материал
    PC95
  • Коэффициент индуктивного сопротивления (Al)
    3.68 µH
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    0.6
  • Эффективная длина (le) mm
    32.9
  • Effective Area (Ae) mm&#178;
    19.6
  • Minimum Core Cross Section (Amin) mm&#178;
    31.9
  • Effective Magnetic Volume (Ve) mm&#179;
    646
  • Покрытие
    Uncoated
  • Высота
    0.174" (4.42mm)
  • Длина
    0.610" (15.50mm)
  • Ширина
    0.488" (12.40mm)

Техническая документация

 PC95ELT15.5X5.8-Z.pdf
pdf. 0 kb
  • 499 шт
    3-6 недель
  • Количество
    Цена
  • 1
    343 ₽
  • 10
    239 ₽
  • 25
    204 ₽
  • 50
    180 ₽
  • 450
    116 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    TDK
  • Артикул:
    PC95ELT15.5X5.8-Z
  • Описание:
    FERRITE CORE ELT 3.68UH 1SETВсе характеристики

Минимальная цена PC95ELT15.5X5.8-Z при покупке от 1 шт 343.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PC95ELT15.5X5.8-Z с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PC95ELT15.5X5.8-Z

PC95ELT15.5X5.8-Z TDK FERRITE CORE ELT 3.68UH 1SET

  • Основные параметры:
    • Материал: феррит
    • Тип: ELT (электромагнитный трансформатор)
    • Объем: 15.5x5.8 мм
    • Номинальная индуктивность: 3.68 мГн
  • Плюсы:
    • Высокая стабильность индуктивности при различных условиях эксплуатации
    • Хорошая электромагнитная совместимость
    • Высокая устойчивость к перепадам напряжения
    • Долгий срок службы
  • Минусы:
    • Высокое сопротивление тока
    • Высокие потери при больших частотах
  • Общее назначение:
    • Фильтрация и изоляция от помех
    • Сглаживание пульсаций
    • Регулировка частоты
    • Изменение коэффициента трансформации
  • В каких устройствах применяется:
    • Устройства связи
    • Радиоприемники
    • Микросхемы
    • Передающие устройства
    • Источники питания
    • Мощные транзисторы
Выбрано: Показать

Характеристики PC95ELT15.5X5.8-Z

  • Package
    Tray
  • Тип сердечника
    ELH, PLT
  • Исполнение корпуса
    ELT 15.5 x 5.8
  • Материал
    PC95
  • Коэффициент индуктивного сопротивления (Al)
    3.68 µH
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    0.6
  • Эффективная длина (le) mm
    32.9
  • Effective Area (Ae) mm&#178;
    19.6
  • Minimum Core Cross Section (Amin) mm&#178;
    31.9
  • Effective Magnetic Volume (Ve) mm&#179;
    646
  • Покрытие
    Uncoated
  • Высота
    0.174" (4.42mm)
  • Длина
    0.610" (15.50mm)
  • Ширина
    0.488" (12.40mm)

Техническая документация

 PC95ELT15.5X5.8-Z.pdf
pdf. 0 kb
