PS2513-1-A

PS2513-1-A

PS2513-1-A
;
PS2513-1-A

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена PS2513-1-A при покупке от 1 шт 220.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PS2513-1-A с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PS2513-1-A

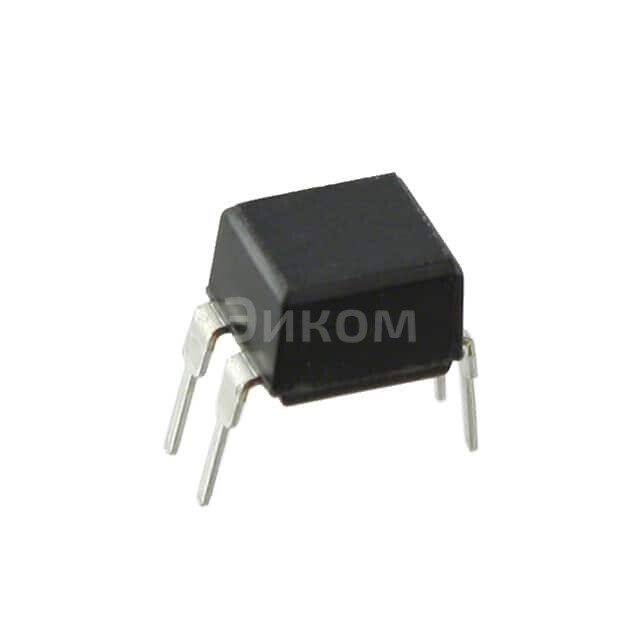

PS2513-1-A Renesas Electronics Corporation OPTOISOLATOR 5KV TRANSISTOR 4DIP

  • Основные параметры:
    • Изолированный оптоэлемент
    • Рабочее напряжение изоляции: 5 кВ
    • Транзисторный выход
    • Количество пинов: 4 DIP (Dual In-line Package)
  • Плюсы:
    • Высокая степень изоляции от 5 кВ, что обеспечивает защиту от электрических шумов и всплесков напряжения
    • Малый размер благодаря 4-пиновой DIP-модуляции
    • Устойчивость к электромагнитному излучению (EMI) благодаря изоляции
    • Простота использования и интеграции в схемы
  • Минусы:
    • Более высокая стоимость по сравнению с незащищенными оптоэлементами
    • Объем потребляемой энергии может быть выше, чем у аналогичных неизолированных компонентов
  • Общее назначение:
    • Изолированное передача сигналов между разными цепями или системами
    • Защита от взаимного влияния различных электрических цепей
    • Интеграция в системы управления, где требуется изоляция между контроллером и исполнительными устройствами
  • Применение в устройствах:
    • Автомобильные системы управления двигателем
    • Промышленное оборудование и автоматизация
    • Электронные системы управления в бытовой технике
    • Коммуникационные устройства и сети
Выбрано: Показать

Характеристики PS2513-1-A

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    200% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    5µs, 25µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    120V
  • Выходной ток на канал
    30mA
  • Прямое напряжение (Vf)
    1.1V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP

Техническая документация

PS2513-1-A.pdf
pdf. 0 kb
  • 3344 шт
    3-6 недель
  • Количество
    Цена
  • 1
    220 ₽
  • 10
    155 ₽
  • 500
    98 ₽
  • 2000
    87 ₽
  • 10000
    79 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена PS2513-1-A при покупке от 1 шт 220.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PS2513-1-A с бесплатной доставкой можно картой онлайн или по безналичному расчету.
