PS2561-1-V

PS2561-1-V

PS2561-1-V
;
PS2561-1-V

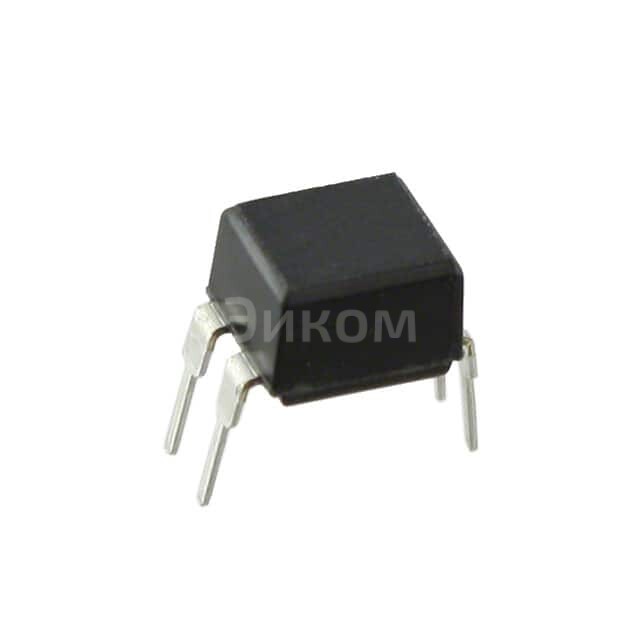

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена PS2561-1-V при покупке от 29 шт 96.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PS2561-1-V с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PS2561-1-V

PS2561-1-V — оптоизолатор производства NEC Corporation с характеристиками:

  • Рейтинг изоляции: 5 кВ
  • Форм-фактор: 4DIP (двуспальный корпус)
  • Количество каналов: 1
  • Тип фотодиода: LED
  • ТипPhototransistor: Si
  • Чувствительность фототранзистора: 100 мкА/лк
  • Диапазон рабочего напряжения: 5 В
  • Диапазон рабочего тока: 30 мА
  • Скорость передачи данных: до 1 Мбит/с

Плюсы:

  • Высокая надежность изоляции благодаря рейтингу изоляции 5 кВ.
  • Малый размер и компактность благодаря 4DIP форм-фактору.
  • Низкий уровень шумов благодаря использованию Si фототранзистора.
  • Устойчивость к помехам благодаря оптической изоляции.
  • Быстрая передача данных до 1 Мбит/с.

Минусы:

  • Ограниченный диапазон рабочего тока — 30 мА.
  • Требуется внешнее питание для поддержания работы LED.

Общее назначение: оптоизолатор используется для безопасной передачи сигналов между различными цепями электроники, обеспечивая изоляцию и защиту от электрических разрядов.

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Медицинских приборах
  • Коммуникационных системах
  • Многопроводных системах управления
Выбрано: Показать

Характеристики PS2561-1-V

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    80% @ 5mA
  • Коэффициент усиления по току (Макс)
    400% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    3µs, 5µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.17V
  • Прямой ток (If) (Max)
    80 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)

Техническая документация

PS2561-1-V.pdf
pdf. 0 kb
  • 838 шт
    3-6 недель
Минимально и кратно 29 шт
  • Количество
    Цена
  • 29
    96 ₽
  • 39
    72 ₽
  • 155
    60 ₽
  • 616
    48 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена PS2561-1-V при покупке от 29 шт 96.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PS2561-1-V с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PS2561-1-V

PS2561-1-V — оптоизолатор производства NEC Corporation с характеристиками:

  • Рейтинг изоляции: 5 кВ
  • Форм-фактор: 4DIP (двуспальный корпус)
  • Количество каналов: 1
  • Тип фотодиода: LED
  • ТипPhototransistor: Si
  • Чувствительность фототранзистора: 100 мкА/лк
  • Диапазон рабочего напряжения: 5 В
  • Диапазон рабочего тока: 30 мА
  • Скорость передачи данных: до 1 Мбит/с

Плюсы:

  • Высокая надежность изоляции благодаря рейтингу изоляции 5 кВ.
  • Малый размер и компактность благодаря 4DIP форм-фактору.
  • Низкий уровень шумов благодаря использованию Si фототранзистора.
  • Устойчивость к помехам благодаря оптической изоляции.
  • Быстрая передача данных до 1 Мбит/с.

Минусы:

  • Ограниченный диапазон рабочего тока — 30 мА.
  • Требуется внешнее питание для поддержания работы LED.

Общее назначение: оптоизолатор используется для безопасной передачи сигналов между различными цепями электроники, обеспечивая изоляцию и защиту от электрических разрядов.

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Медицинских приборах
  • Коммуникационных системах
  • Многопроводных системах управления
Выбрано: Показать

Характеристики PS2561-1-V

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    80% @ 5mA
  • Коэффициент усиления по току (Макс)
    400% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    3µs, 5µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.17V
  • Прямой ток (If) (Max)
    80 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)

Техническая документация

PS2561-1-V.pdf
pdf. 0 kb
