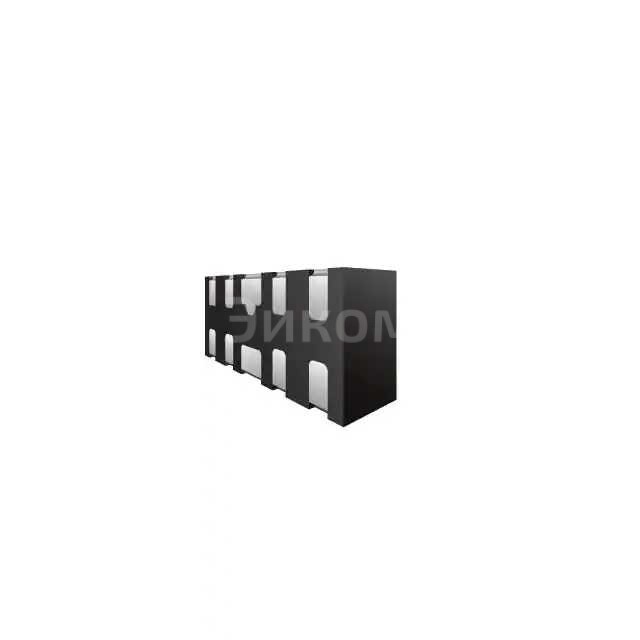

RCLAMP0534PWQ.C от Semtech Corporation — это низкоёмкостный четырёхканальный (4-линейный) диодный массив (RailClamp), предназначенный для защиты от электростатического разряда (ESD) и других переходных перенапряжений.
Основные параметры:
- Количество линий: 4
- Низкая ёмкость: обычно в диапазоне пикофарад, что критично для высокоскоростных интерфейсов. Конкретное значение может варьироваться, но для таких устройств это ключевой параметр.
- Напряжение пробоя (Breakdown Voltage): Напряжение, при котором устройство начинает проводить ток, защищая цепь.
- Напряжение ограничения (Clamping Voltage): Максимальное напряжение, которое допускается на защищаемой линии во время переходного процесса. Должно быть как можно ниже.
- Пиковый импульсный ток (Peak Pulse Current): Максимальный ток, который устройство может безопасно выдержать во время импульса перенапряжения.
- Корпус: PWQ (вероятно, SC-70-6 или подобный компактный корпус)
- Соответствие стандартам ESD: Обычно соответствует IEC 61000-4-2 (уровни защиты).
- Рабочее напряжение: Максимальное постоянное напряжение, которое может быть приложено к устройству без срабатывания защиты.
Плюсы:
- Низкая ёмкость: Идеально подходит для защиты высокоскоростных линий передачи данных (USB, HDMI, Ethernet, MIPI, LVDS), где высокая ёмкость может искажать сигнал.
- Компактный размер: Многоканальная защита в одном небольшом корпусе экономит место на печатной плате.
- Высокая степень защиты от ESD: Эффективно подавляет импульсы ESD, предотвращая повреждение чувствительных микросхем.
- Низкое напряжение ограничения: Быстро реагирует на перенапряжения, ограничивая их до безопасного уровня.
- Интеграция: Четыре линии защиты в одном компоненте упрощает дизайн и сборку.
Минусы:
- Ограниченная мощность: Как и большинство диодных массивов, предназначен для подавления кратковременных импульсов, а не длительных перенапряжений высокой мощности.
- Может быть дороже, чем отдельные диоды, но экономия места и упрощение монтажа часто оправдывают стоимость.
- Специфичность применения: Оптимизирован для определённого диапазона напряжений и токов, что требует тщательного подбора.
Общее назначение:
Основное назначение RCLAMP0534PWQ.C — защита чувствительных электронных компонентов от повреждений, вызванных электростатическим разрядом (ESD), электрическими переходными процессами (EFT) и другими кратковременными перенапряжениями. Он используется для защиты линий ввода/вывода (I/O), линий данных, линий питания и других интерфейсов, где важна целостность сигнала и предотвращение сбоев.
В каких устройствах применяется:
- Мобильные телефоны и смартфоны
- Планшеты
- Ноутбуки и портативные устройства
- Порты USB (особенно USB 2.0/3.0/3.1), HDMI, DisplayPort, Ethernet
- Цифровые камеры
- Медицинское оборудование
- Промышленное оборудование и автоматизация
- Автомобильная электроника (где требуется защита от ESD и переходных процессов)
- Носимая электроника (wearables)
- Потребительская электроника с высокоскоростными интерфейсами
