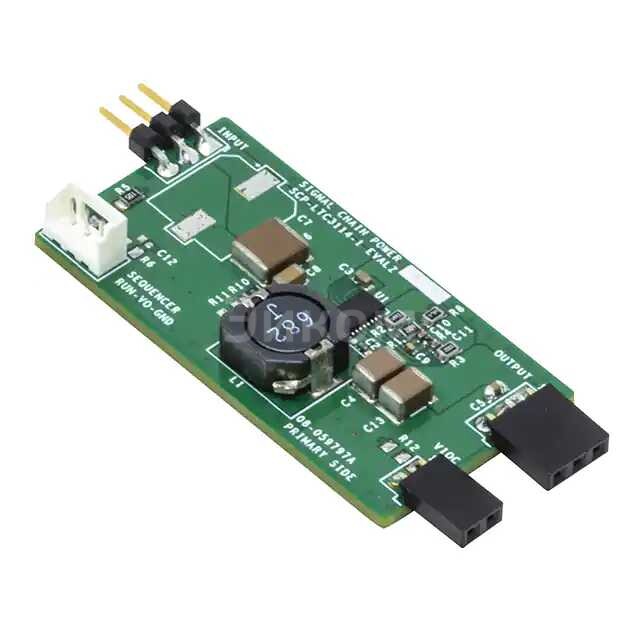

SCP-LTC3114-1-EVALZ

SCP-LTC3114-1-EVALZ — это оценочная платформа для модуля регулирования напряжения LTC3114-1 от Analog Devices Inc. Этот модуль предназначен для работы с входным напряжением до 40В и способен выдавать выходное напряжение до 5В при токе до 1А.

• Основные параметры:
• Входное напряжение: до 40В
• Выходное напряжение: до 5В
• Ток нагрузки: до 1А
• Функция программирования тока нагрузки (PROG)
• Синхронизация (SYNC)
• Буст-бак функциональность (BUCK-BOOST)

• Плюсы:
• Широкий диапазон входного напряжения
• Высокая точность регулирования выходного напряжения
• Управление током нагрузки через программировочный вход
• Возможность синхронизации для уменьшения шумов
• Буст-бак режим для работы в режиме зарядки аккумуляторов

• Минусы:
• Выходное напряжение ограничено 5В
• Ток нагрузки ограничен 1А
• Необходимо наличие внешних компонентов для некоторых конфигураций

Общее назначение: Модуль используется для преобразования и стабилизации напряжения в различных приложениях, где требуется широкий диапазон входного напряжения и точное управление выходным напряжением и током нагрузки. Он особенно полезен в системах питания, где требуется высокая надежность и гибкость.

Применение: Оценочная платформа и модуль могут применяться в следующих устройствах:

• Мобильных устройств
• Интеллектуальные часы и другие носимые устройства
• Устройства дляIoT
• Автомобильные системы питания
• Маломощные серверные системы
