SFH615A-1

SFH615A-1

SFH615A-1
;
SFH615A-1

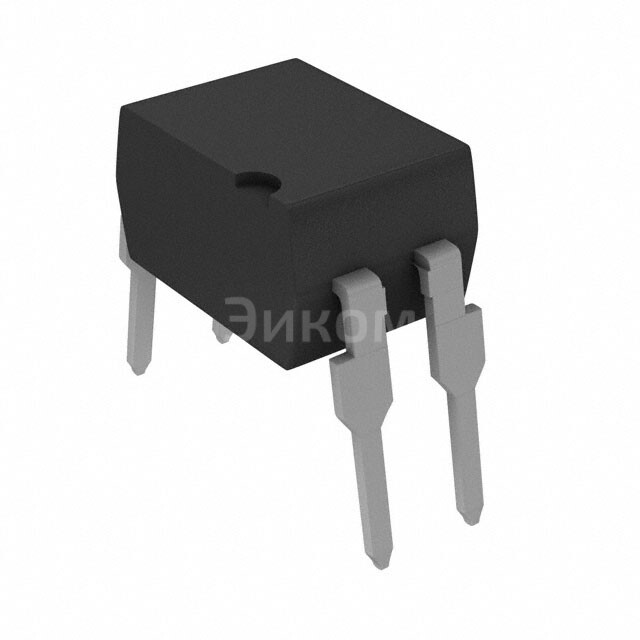

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SFH615A-1 при покупке от 1 шт 80.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SFH615A-1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SFH615A-1

Описание: Маркировка SFH615A-1 относится к оптоизолатору производства Vishay Semiconductors. Он имеет обозначение OPTOISOLATOR 5.3KV TRANS 4-DIP.

  • Основные параметры:
    • Рейтинговый изоляционный напряжение: 5.3 кВ
    • Количество контактов (пинов): 4
    • Тип корпуса: DIP (двойной интегральный пакет)
    • Максимальное напряжение на входе: 50 В
    • Максимальный ток на входе: 25 мА
    • Максимальный ток на выходе: 200 мА
  • Плюсы:
    • Высокое изоляционное напряжение, обеспечивающее надежную защиту от электрических ударов
    • Надежная работа при больших температурных колебаниях
    • Малый размер и легкость установки
    • Простота использования в различных схемах управления и защиты
  • Минусы:
    • Высокая стоимость по сравнению с другими типами изолирующих устройств
    • Меньшая токосъемность по сравнению с непосредственно проводящими транзисторами или MOSFET
  • Общее назначение:
    • Изолирование цифровых сигналов между разными уровнями напряжений
    • Защита от электрических импульсов и перенапряжений
    • Передача данных без физического контакта между двумя цепями
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Электронные устройства с высоким уровнем изоляции
    • Системы управления приводами и двигателей
    • Программируемые логические контроллеры (PLC)
Выбрано: Показать

Характеристики SFH615A-1

  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Коэффициент усиления по току (Мин)
    40% @ 10mA
  • Коэффициент усиления по току (Макс)
    80% @ 10mA
  • Время включения / выключения (номинальное)
    3µs, 18µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 11µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    SFH615

Техническая документация

SFH615A-1.pdf
pdf. 0 kb
  • 20954 шт
    3-6 недель
  • Количество
    Цена
  • 1
    80 ₽
  • 100
    45 ₽
  • 4000
    42 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена SFH615A-1 при покупке от 1 шт 80.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SFH615A-1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SFH615A-1

Описание: Маркировка SFH615A-1 относится к оптоизолатору производства Vishay Semiconductors. Он имеет обозначение OPTOISOLATOR 5.3KV TRANS 4-DIP.

  • Основные параметры:
    • Рейтинговый изоляционный напряжение: 5.3 кВ
    • Количество контактов (пинов): 4
    • Тип корпуса: DIP (двойной интегральный пакет)
    • Максимальное напряжение на входе: 50 В
    • Максимальный ток на входе: 25 мА
    • Максимальный ток на выходе: 200 мА
  • Плюсы:
    • Высокое изоляционное напряжение, обеспечивающее надежную защиту от электрических ударов
    • Надежная работа при больших температурных колебаниях
    • Малый размер и легкость установки
    • Простота использования в различных схемах управления и защиты
  • Минусы:
    • Высокая стоимость по сравнению с другими типами изолирующих устройств
    • Меньшая токосъемность по сравнению с непосредственно проводящими транзисторами или MOSFET
  • Общее назначение:
    • Изолирование цифровых сигналов между разными уровнями напряжений
    • Защита от электрических импульсов и перенапряжений
    • Передача данных без физического контакта между двумя цепями
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Электронные устройства с высоким уровнем изоляции
    • Системы управления приводами и двигателей
    • Программируемые логические контроллеры (PLC)
Выбрано: Показать

Характеристики SFH615A-1

  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Коэффициент усиления по току (Мин)
    40% @ 10mA
  • Коэффициент усиления по току (Макс)
    80% @ 10mA
  • Время включения / выключения (номинальное)
    3µs, 18µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 11µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    SFH615

Техническая документация

SFH615A-1.pdf
pdf. 0 kb
