SI8274AB1-IM1

SI8274AB1-IM1

SI8274AB1-IM1
;
SI8274AB1-IM1

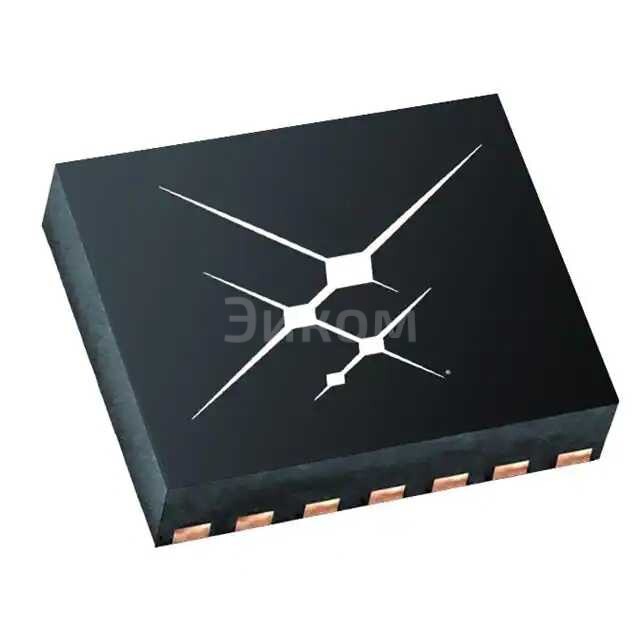

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SI8274AB1-IM1 при покупке от 1 шт 1306.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SI8274AB1-IM1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SI8274AB1-IM1

SI8274AB1-IM1 — это цифровой изолированный гейт-драйвер от компании Skyworks Solutions, Inc., предназначенный для управления транзисторами MOSFET или IGBT.

  • Основные параметры:
    • Изолированное входное напряжение до 2,5 кВ
    • Максимальная частота работы до 1 МГц
    • Ток входного сигнала 30 мА
    • Время переключения входного сигнала 20 нс
    • Напряжение питания VDD от 2,7 В до 5,5 В
  • Плюсы:
    • Высокая изоляция (2,5 кВ)
    • Быстрое время переключения
    • Устойчивость к электромагнитным помехам
    • Малый размер корпуса (14LGA)
  • Минусы:
    • Необходимость дополнительной изоляции при использовании с высоковольтными нагрузками
    • Цена может быть выше по сравнению с неизолированными драйверами
  • Общее назначение:
    • Контроль MOSFET и IGBT транзисторов в силовых конвертерах
    • Автомобильных системах управления двигателем
    • Системах энергоснабжения
    • Промышленных преобразователях
  • В каких устройствах применяется:
    • Автомобильных инверторах
    • Силовых преобразователях
    • Энергосберегающих устройствах
    • Промышленных контроллерах
Выбрано: Показать

Характеристики SI8274AB1-IM1

  • Технология
    Capacitive Coupling
  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Помехоустойчивость (Мин)
    200kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 60ns
  • Искажение длительности импульса (Макс)
    19ns
  • Время нарастания / Время затухания (Номинальное)
    10.5ns, 13.3ns
  • Ток выхода высокий уровень, низкий уровень
    1.8A, 4A
  • Повторяющийся импульсный ток
    4A
  • Voltage - Output Supply
    4.2V ~ 30V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    14-VDFN
  • Исполнение корпуса
    14-QFN (5x5)
  • Approval Agency
    CQC, CSA, UR, VDE
  • Base Product Number
    SI8274

Техническая документация

SI8274AB1-IM1.pdf
pdf. 0 kb
  • 908 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 306 ₽
  • 10
    973 ₽
  • 25
    906 ₽
  • 100
    797 ₽
  • 250
    756 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена SI8274AB1-IM1 при покупке от 1 шт 1306.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SI8274AB1-IM1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SI8274AB1-IM1

SI8274AB1-IM1 — это цифровой изолированный гейт-драйвер от компании Skyworks Solutions, Inc., предназначенный для управления транзисторами MOSFET или IGBT.

  • Основные параметры:
    • Изолированное входное напряжение до 2,5 кВ
    • Максимальная частота работы до 1 МГц
    • Ток входного сигнала 30 мА
    • Время переключения входного сигнала 20 нс
    • Напряжение питания VDD от 2,7 В до 5,5 В
  • Плюсы:
    • Высокая изоляция (2,5 кВ)
    • Быстрое время переключения
    • Устойчивость к электромагнитным помехам
    • Малый размер корпуса (14LGA)
  • Минусы:
    • Необходимость дополнительной изоляции при использовании с высоковольтными нагрузками
    • Цена может быть выше по сравнению с неизолированными драйверами
  • Общее назначение:
    • Контроль MOSFET и IGBT транзисторов в силовых конвертерах
    • Автомобильных системах управления двигателем
    • Системах энергоснабжения
    • Промышленных преобразователях
  • В каких устройствах применяется:
    • Автомобильных инверторах
    • Силовых преобразователях
    • Энергосберегающих устройствах
    • Промышленных контроллерах
Выбрано: Показать

Характеристики SI8274AB1-IM1

  • Технология
    Capacitive Coupling
  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Помехоустойчивость (Мин)
    200kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 60ns
  • Искажение длительности импульса (Макс)
    19ns
  • Время нарастания / Время затухания (Номинальное)
    10.5ns, 13.3ns
  • Ток выхода высокий уровень, низкий уровень
    1.8A, 4A
  • Повторяющийся импульсный ток
    4A
  • Voltage - Output Supply
    4.2V ~ 30V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    14-VDFN
  • Исполнение корпуса
    14-QFN (5x5)
  • Approval Agency
    CQC, CSA, UR, VDE
  • Base Product Number
    SI8274

Техническая документация

SI8274AB1-IM1.pdf
pdf. 0 kb
