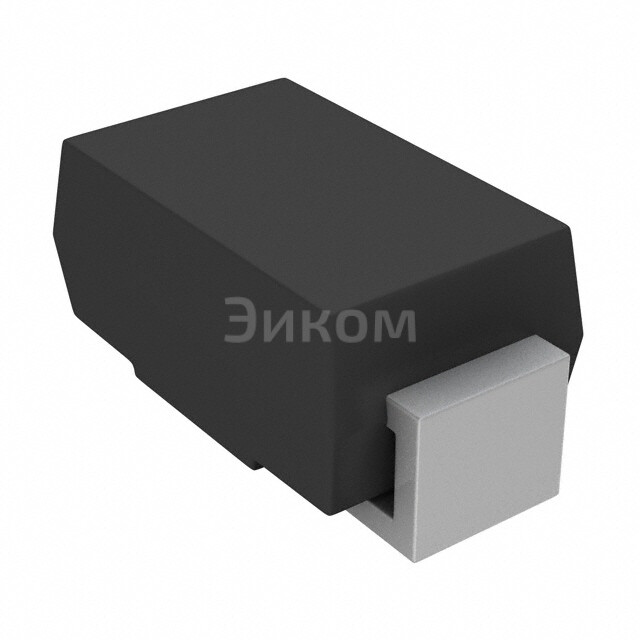

SMA5J22CA-E3/61

Основные параметры:

• Производитель: Vishay General Semiconductor
• Тип: TVS (Transient Voltage Suppressor) диод – диод для защиты от перенапряжений
• Напряжение пробоя (VRWM): 22V (максимальное обратное напряжение рабочей схемы)
• Напряжение зажима (VC): 35.5V (максимальное напряжение, которое диод пропускает в защищенной схеме при пробое)
• Корпус: DO-214AC (пластиковый корпус поверхностного монтажа)
• Мощность рассеяния: 5W (в течение короткого времени)
• Тип защиты: Однонаправленная (защищает только от перенапряжений определенной полярности)
• Поставляется в упаковке: E3/61 (упаковка лентой и катушкой)

Плюсы:

• Быстрое время отклика: эффективно подавляет кратковременные импульсные перенапряжения
• Высокая мощность рассеяния: способен выдерживать значительные импульсные перегрузки
• Компактный размер: удобен для применения в устройствах с ограниченным пространством
• Надежность: обеспечивает защиту чувствительных электронных компонентов

Минусы:

• Однонаправленная защита: требует правильной ориентации в цепи (анод к земле)
• Ограниченное применение: подходит только для защиты от перенапряжений, не является источником питания
• Параметры зависят от температуры: характеристики могут изменяться при нагреве

Общее назначение:

TVS диод SMA5J22CA-E3/61 предназначен для защиты электронных схем от повреждений, вызванных кратковременными перенапряжениями, такими как импульсы от молний, электростатический разряд (ESD) или коммутационные помехи.

Применение:

• Защита портов ввода/вывода (I/O) в компьютерной технике и телекоммуникационном оборудовании
• Защита линий передачи данных (например, USB, Ethernet)
• Защита силовых цепей в источниках питания и зарядных устройствах
• Защита автомобильной электроники
• Защита чувствительных аналоговых и цифровых схем
