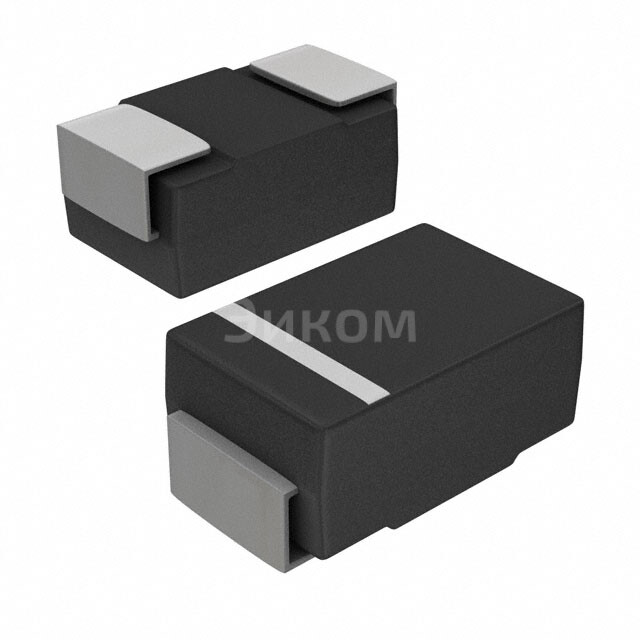

SMAJ18A/TR13

Основные параметры:

• Тип компонента: SMAJ (поверхностный монтаж, диод TVS)
• Производитель: YAGEO
• Корпус: DO-214AC (SMA)
• Рабочее напряжение (Reverse Standoff Voltage, V_RWM): 18V
• Напряжение пробоя (Breakdown Voltage, V_BR): 20V (типовое, при токе 1mA)
• Максимальное напряжение зажима (Clamping Voltage, V_C): 29.2V (при пиковом импульсном токе I_PP)
• Пиковый импульсный ток (Peak Pulse Current, I_PP): Зависит от импульса (обычно 50-100А для 10/1000мкс)
• Пиковая импульсная мощность (Peak Pulse Power, P_PP): Обычно 400W для 10/1000мкс импульса
• Упаковка: REEL (лента и катушка для автоматизированного монтажа)
• Полярность: Однонаправленный (Unidirectional)

Плюсы:

• Быстрое время отклика: Защищает чувствительную электронику от переходных перенапряжений.
• Высокая пиковая импульсная мощность: Способен поглощать значительные энергетические всплески.
• Компактный корпус DO-214AC: Подходит для поверхностного монтажа, экономит место на печатной плате.
• Надежность: Разработан для защиты от электростатических разрядов (ESD), молний и других переходных процессов.
• Широкий диапазон рабочих температур: Обеспечивает стабильную работу в различных условиях.

Минусы:

• Ограниченная мощность: Несмотря на высокую пиковую мощность, не подходит для длительных перегрузок.
• Падение напряжения: В рабочем режиме может вносить небольшое падение напряжения.
• Не подходит для защиты от постоянных перенапряжений: Предназначен для кратковременных импульсов.

Общее назначение:

SMAJ18A/TR13 - это TVS-диод (Transient Voltage Suppressor, подавитель переходных перенапряжений), предназначенный для защиты электронных схем от разрушительных эффектов переходных перенапряжений, таких как электростатические разряды (ESD), индуктивные выбросы и скачки напряжения, вызванные молнией или коммутацией. Он работает, ограничивая напряжение до безопасного уровня, отводя избыточный ток от защищаемой цепи.

В каких устройствах применяется:

• Портативная электроника: Смартфоны, планшеты, носимые устройства.
• Промышленное оборудование: Системы автоматизации, датчики, контроллеры.
• Автомобильная электроника: ECU, информационно-развлекательные системы.
• Телекоммуникационное оборудование: Сетевые карты, модемы.
• Бытовая электроника: Телевизоры, аудио-видео аппаратура, бытовая техника.
• Компьютерная периферия: USB-порты, интерфейсы ввода/вывода.
• Источники питания: Защита входных и выходных цепей.
