<p>Варикапы, также известные как варакторы — это диоды, используемые в качестве переменных конденсаторов. Когда на них подается обратное напряжение, их ёмкость изменяется в зависимости от величины этого напряжения. Это свойство делает их идеальными для использования в качестве настраиваемых реактивных элементов в высокочастотных схемах.</p>
<Strong>Ключевые характеристики варикапов включают:</Strong>
<ul>
<li>емкость при заданном обратном напряжении (Cv). Указывает, какая ёмкость будет у диода при определённом обратном напряжении;</li>
<li>диапазон настройки емкости. Определяет, как изменяется ёмкость диода при изменении обратного напряжения;</li>
<li>коэффициент качества (Q). Описывает эффективность варикапа на определенной частоте, выше значения означают меньшие потери;</li>
<li>максимальное обратное напряжение (Vr). Максимальное напряжение, которое можно безопасно приложить к диоду.</li>
</ul>
<h3>Применение варикапов и варакторов</h3>
<p>Варикапы, или переменные емкостные диоды, играют важную роль в радиочастотных и микроволновых приложениях благодаря их способности изменять емкость в ответ на изменение приложенного напряжения.</p>
<p>Это делает их идеальными для использования в генераторах с переменной частотой, где варикапы помогают изменять резонансную частоту LC-контура, позволяя генератору изменять частоту выходного сигнала. В FM-демодуляторах изменение емкости варикапа используется для демодуляции сигналов, преобразуя изменения частоты входного сигнала в амплитудные изменения выходного сигнала.</p>
<p>В тюнерах радиоприемников и телевизоров варикапы обеспечивают настройку на требуемую частоту приема, позволяя пользователям легко переключаться между каналами или станциями. Также они применяются в фильтрах и усилителях для настройки на различные рабочие частоты, улучшая их производительность и эффективность в различных радиочастотных приложениях.</p>
<h3>Интеграция и использование</h3>
<p>При интеграции варикапов в схемы необходимо тщательно рассчитать обратное напряжение и обеспечить его стабильность, так как изменения напряжения могут существенно повлиять на работу схемы.</p>
<p>Также важно учитывать температурную стабильность и минимизировать воздействие шума и помех, так как они могут влиять на точность и стабильность настройки.<br />Варикапы предоставляют удобный и эффективный способ электронной настройки в высокочастотных схемах, позволяя разработчикам создавать более гибкие и адаптивные устройства.</p>

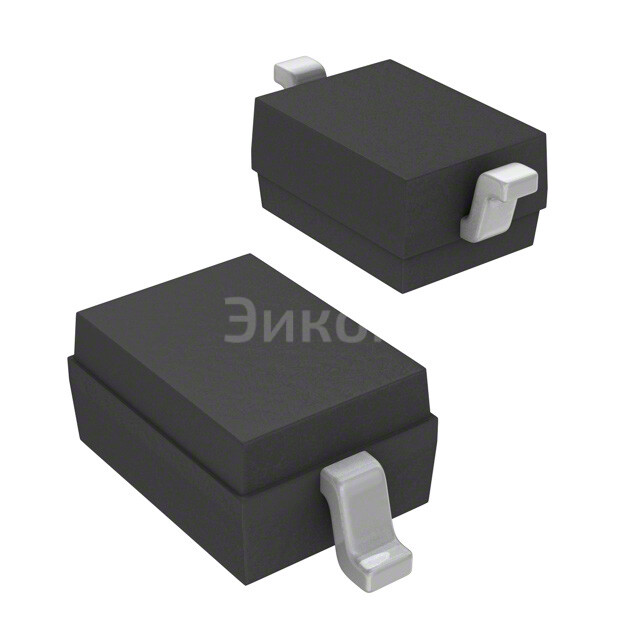

SMV1234-011LF

SMV1234-011LF

Характеристики SMV1234-011LF
