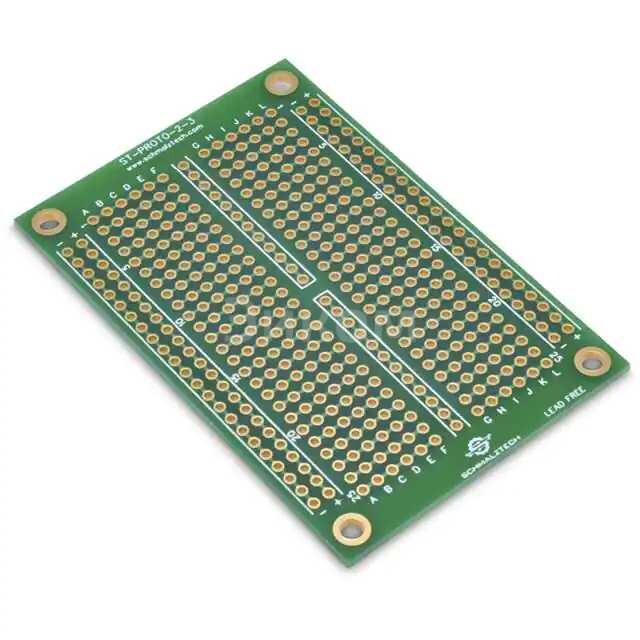

ST-PROTO-2-3

Основные параметры:

• Размеры: 2 дюйма на 3 дюйма (примерно 5.08 см на 7.62 см).
• Тип: Прототипная плата (protoboard), также известная как макетная плата или монтажная плата для прототипирования.
• Производитель: SchmalzTech, LLC.
• Модель/SKU: ST-PROTO-2-3.
• Обычно имеет сквозные отверстия (through-hole) с шагом 2.54 мм (0.1 дюйма), подходящие для стандартных компонентов DIP.
• Материал: Обычно стеклотекстолит (FR-4) или фенольный картон.
• Покрытие: Медные дорожки, часто луженые для лучшей пайки.

Плюсы:

• Универсальность: Можно собрать практически любую схему с использованием дискретных компонентов.
• Гибкость: Позволяет быстро изменять и модифицировать схему без необходимости изготовления печатной платы.
• Низкая стоимость: Относительно дешевый способ для создания прототипов.
• Простота использования: Не требует специальных навыков в разработке печатных плат.
• Идеально подходит для ручной пайки.

Минусы:

• Отсутствие маски: Нет защитного слоя, что может привести к случайным коротким замыканиям, если неаккуратно.
• Отсутствие шелкографии: Нет маркировки компонентов, что затрудняет сборку сложных схем.
• Меньшая плотность компонентов: Не так эффективна для очень компактных устройств, как многослойные печатные платы.
• Сложность трассировки: Для сложных схем прокладка дорожек может быть трудоемкой и приводить к ошибкам.
• Не подходит для высокочастотных и высокоскоростных схем из-за паразитных емкостей и индуктивностей.

Общее назначение:

• Быстрое прототипирование электронных схем.
• Тестирование новых идей и концепций.
• Обучение электронике и пайке.
• Создание одноразовых или мелкосерийных устройств, где разработка полноценной печатной платы нецелесообразна.
• Разработка и отладка программного обеспечения для микроконтроллеров с использованием аппаратной части.

В каких устройствах применяется:

• Любительские электронные проекты (DIY-проекты).
• Образовательные наборы и стенды для изучения электроники.
• Прототипы устройств на микроконтроллерах (Arduino, ESP32, PIC и т.д.).
• Датчики и исполнительные механизмы для систем автоматизации и робототехники.
• Аудиоустройства (усилители, эффекты).
• Тестовые стенды для проверки отдельных компонентов или узлов.
• Небольшие экспериментальные устройства.
