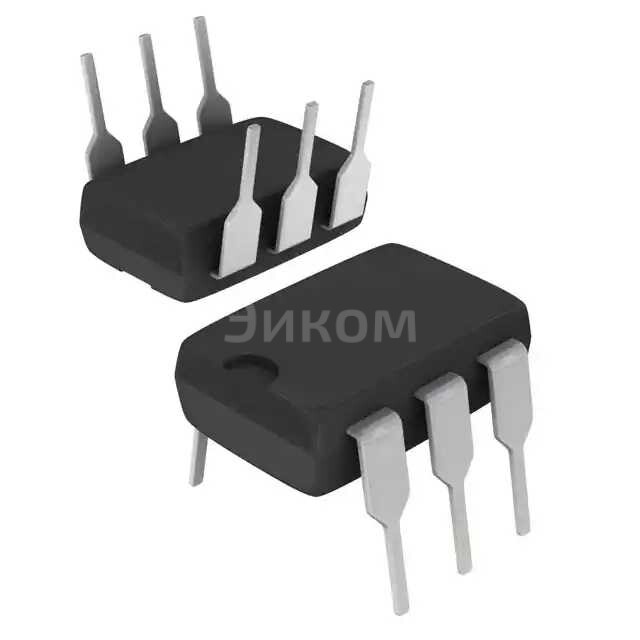

TCDT1101

TCDT1101

TCDT1101
;
TCDT1101

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TCDT1101 при покупке от 1 шт 120.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TCDT1101 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TCDT1101

OPTOISOLATOR TCDT1101 от Vishay Semiconductors

  • Основные параметры:
    • Коммутационное напряжение: 5 кВ
    • Количество каналов: 6
    • Форм-фактор: 6DIP (двойной интегральный пакет)
  • Плюсы:
    • Высокая изоляция (5 кВ)
    • Устойчивость к электрическим и магнитным помехам
    • Малый размер и легкость интеграции в схему
    • Защита от разрядов
  • Минусы:
    • Небольшой ток управления (около 30 мА)
    • Задержка включений/выключений
  • Общее назначение:
    • Изоляция сигналов между различными электронными цепями
    • Защита от взаимного воздействия электрических цепей
    • Разделение функциональных блоков в электронных устройствах
  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Домашние приборы и бытовая техника
    • Коммунальное оборудование
Выбрано: Показать

Характеристики TCDT1101

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    40% @ 10mA
  • Коэффициент усиления по току (Макс)
    80% @ 10mA
  • Время включения / выключения (номинальное)
    11µs, 7µs
  • Время нарастания / Время затухания (Номинальное)
    7µs, 6.7µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    32V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    TCDT1101

Техническая документация

TCDT1101.pdf
pdf. 0 kb
  • 1821 шт
    3-6 недель
  • Количество
    Цена
  • 1
    120 ₽
  • 100
    60 ₽
  • 1000
    47 ₽
  • 4000
    37.6 ₽
  • 24000
    35 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
