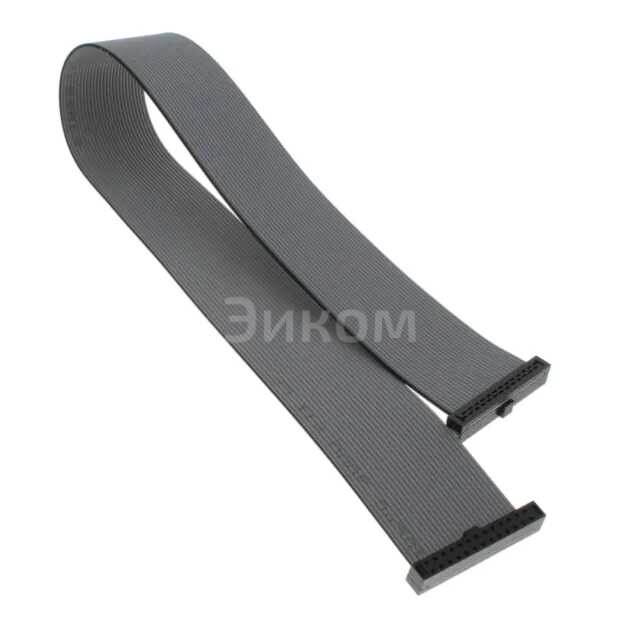

TCSD-13-D-12.00-01-F-N

Основные параметры:

• Серия: TCSD (Samtec 2MM Double Row Female IDC Assembly)
• Шаг контактов: 2.00 мм
• Тип: Двухрядный разъём IDC (Insulation Displacement Connector)
• Пол: Женский (Female)
• Количество контактов: 12 (указывает на 12 контактов, что для двухрядного разъема означает 2x6)
• Длина кабеля: Не указана явно, но "01" может указывать на стандартную длину или версию.
• Тип покрытия контактов: F (Flash Gold - тонкий слой золота)
• Ориентация: N (Normal - стандартная прямая)

Плюсы:

• Компактность: Шаг 2.00 мм позволяет создавать более плотные соединения по сравнению с разъемами 2.54 мм.
• Простота монтажа: Технология IDC позволяет быстро и легко подключать ленточный кабель без пайки, что сокращает время сборки и снижает затраты на рабочую силу.
• Надежность: IDC соединения обеспечивают газонепроницаемый контакт, что повышает надежность соединения в различных условиях эксплуатации.
• Гибкость: Использование ленточных кабелей позволяет легко прокладывать соединения внутри устройств.
• Экономичность: Отсутствие необходимости пайки снижает общие производственные затраты.

Минусы:

• Ограничения по току и напряжению: Как правило, IDC разъемы имеют ограничения по максимальному току и напряжению по сравнению с паяными соединениями.
• Чувствительность к вибрации: В некоторых случаях, при сильных вибрациях, IDC соединения могут быть менее устойчивы, чем паяные.
• Не подходят для частого переподключения: Хотя и возможны, IDC разъемы не предназначены для многократного отсоединения/подсоединения кабеля без потери надежности.
• Требуется специальный инструмент: Для корректного монтажа IDC разъемов часто требуется специальный обжимной инструмент.

Общее назначение:

TCSD-13-D-12.00-01-F-N — это двухрядный женский IDC разъем, предназначенный для быстрого и надежного соединения печатных плат с ленточными кабелями. Он используется для передачи цифровых сигналов, питания и других низковольтных приложений, где требуется компактное и экономичное решение для межплатного или внутрисистемного соединения.

В каких устройствах применяется:

• Промышленное оборудование: Контроллеры, датчики, системы автоматизации.
• Потребительская электроника: Игровые приставки, аудио/видео аппаратура, бытовая техника.
• Компьютерная техника: Внутренние соединения в материнских платах, жестких дисках, оптических приводах.
• Телекоммуникационное оборудование: Маршрутизаторы, коммутаторы, модемы.
• Медицинское оборудование: Диагностические приборы, мониторы.
• Автомобильная электроника: Системы управления, информационно-развлекательные системы (для внутренних, не критичных к вибрации соединений).
