TLP183(YH-TPL,E

TLP183(YH-TPL,E

TLP183(YH-TPL,E
;
TLP183(YH-TPL,E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TLP183(YH-TPL,E при покупке от 1 шт 94.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP183(YH-TPL,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP183(YH-TPL,E

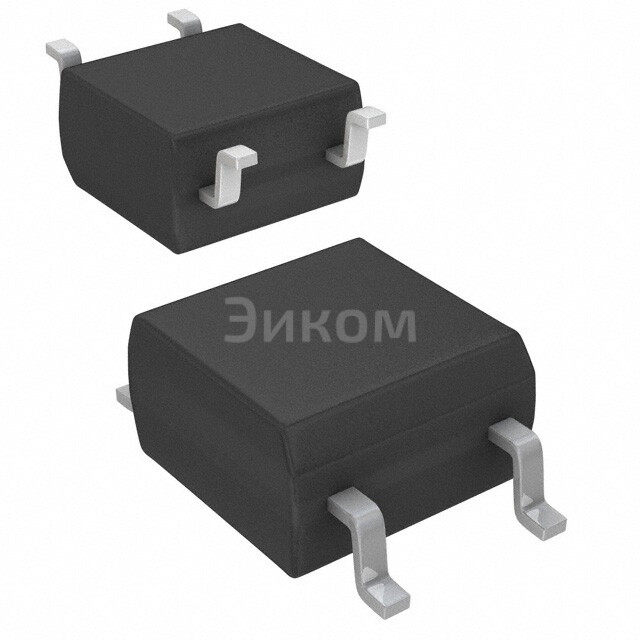

Оптопара TLP183(YH-TPL,E) от Toshiba – это оптосимистор, предназначенный для коммутации переменного тока. Он обеспечивает гальваническую развязку между управляющей и силовой цепями.

  • Основные параметры:
    • Напряжение изоляции: 3.75 кВ
    • Тип выходного элемента: Симистор (TRIAC)
    • Входной ток (IF): 50 мА
    • Ток управления светодиодом: 50 мА
    • Коммутирующее напряжение: до 240 В переменного тока
    • Коммутируемый ток: до 1 А
    • Корпус: 6-SO (DIP-6)
  • Плюсы:
    • Высокая скорость переключения
    • Надежная гальваническая развязка
    • Компактный корпус
    • Простота использования
  • Минусы:
    • Относительно низкий коммутируемый ток по сравнению с некоторыми другими оптосимисторами
    • Зависимость характеристик от температуры
  • Общее назначение:

    • Коммутация переменного тока в цепях управления, гальваническая развязка. Используется для управления мощной нагрузкой (например, лампами, двигателями) с помощью слаботочной управляющей цепи (например, от микроконтроллера).

  • Применение:
    • Управление освещением
    • Управление двигателями
    • Бытовая техника (стиральные машины, холодильники)
    • Промышленное оборудование
    • Системы автоматизации
Выбрано: Показать

Характеристики TLP183(YH-TPL,E

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    75% @ 5mA
  • Коэффициент усиления по току (Макс)
    150% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 4 Leads
  • Исполнение корпуса
    6-SOP
  • Base Product Number
    TLP183

Техническая документация

TLP183(YH-TPL,E.pdf
pdf. 0 kb
  • 72434 шт
    3-6 недель
  • Количество
    Цена
  • 1
    94 ₽
  • 100
    47 ₽
  • 1000
    36 ₽
  • 6000
    28 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TLP183(YH-TPL,E при покупке от 1 шт 94.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP183(YH-TPL,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP183(YH-TPL,E

Оптопара TLP183(YH-TPL,E) от Toshiba – это оптосимистор, предназначенный для коммутации переменного тока. Он обеспечивает гальваническую развязку между управляющей и силовой цепями.

  • Основные параметры:
    • Напряжение изоляции: 3.75 кВ
    • Тип выходного элемента: Симистор (TRIAC)
    • Входной ток (IF): 50 мА
    • Ток управления светодиодом: 50 мА
    • Коммутирующее напряжение: до 240 В переменного тока
    • Коммутируемый ток: до 1 А
    • Корпус: 6-SO (DIP-6)
  • Плюсы:
    • Высокая скорость переключения
    • Надежная гальваническая развязка
    • Компактный корпус
    • Простота использования
  • Минусы:
    • Относительно низкий коммутируемый ток по сравнению с некоторыми другими оптосимисторами
    • Зависимость характеристик от температуры
  • Общее назначение:

    • Коммутация переменного тока в цепях управления, гальваническая развязка. Используется для управления мощной нагрузкой (например, лампами, двигателями) с помощью слаботочной управляющей цепи (например, от микроконтроллера).

  • Применение:
    • Управление освещением
    • Управление двигателями
    • Бытовая техника (стиральные машины, холодильники)
    • Промышленное оборудование
    • Системы автоматизации
Выбрано: Показать

Характеристики TLP183(YH-TPL,E

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    75% @ 5mA
  • Коэффициент усиления по току (Макс)
    150% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 4 Leads
  • Исполнение корпуса
    6-SOP
  • Base Product Number
    TLP183

Техническая документация

TLP183(YH-TPL,E.pdf
pdf. 0 kb
