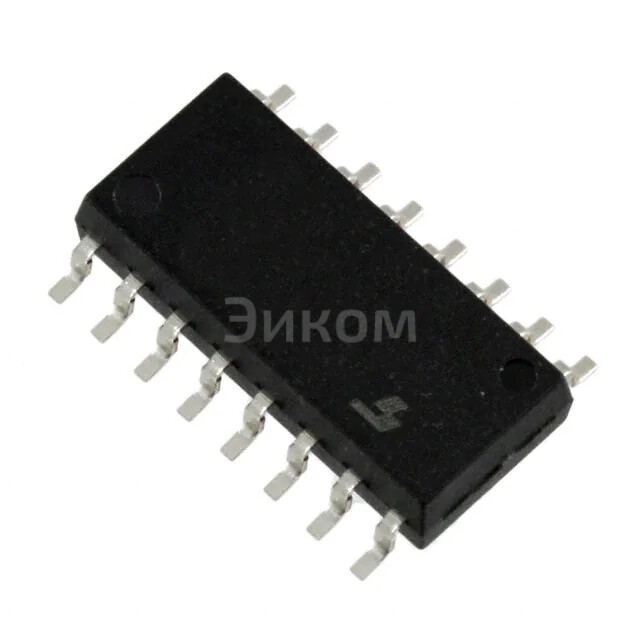

TLP292-4(LGB,E

TLP292-4(LGB,E

TLP292-4(LGB,E
;
TLP292-4(LGB,E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TLP292-4(LGB,E при покупке от 1 шт 308.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP292-4(LGB,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP292-4(LGB,E

TLP292-4(LGB) — оптоизолатор от Toshiba Semiconductor and Storage с характеристиками:

  • Разрыв напряжения: 3.75 кВ
  • Количество каналов: 4
  • Тип: SO16

Основные параметры:

  • Чувствительный диод: 10 мА при 1 кВ
  • Сигнальный LED: 1.2 В при 20 мА
  • Скорость передачи данных: до 2 Мбит/с

Плюсы:

  • Высокий разрыв напряжения (3.75 кВ)
  • Многоканальный дизайн (4 канала)
  • Устойчивость к электрическим шумам
  • Малый размер корпуса (SO16)

Минусы:

  • Высокая стоимость по сравнению с однокanalными моделями
  • Необходимость дополнительной электроники для работы

Общее назначение:

  • Изоляция сигналов между различными электрическими цепями
  • Защита от электрических помех
  • Передача данных между разными уровнями напряжения

Применяется в:

  • Автомобильных системах
  • Промышленном оборудовании
  • Электропитания и управления
  • Инверторах и преобразователях
  • Медицинских аппаратах
Выбрано: Показать

Характеристики TLP292-4(LGB,E

  • Количество каналов
    4
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 500µA
  • Коэффициент усиления по току (Макс)
    600% @ 500µA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    16-SOIC (0.179", 4.55mm Width)
  • Исполнение корпуса
    16-SO
  • Base Product Number
    TLP292

Техническая документация

TLP292-4(LGB,E.pdf
pdf. 0 kb
  • 100 шт
    3-6 недель
  • Количество
    Цена
  • 1
    308 ₽
  • 50
    179 ₽
  • 500
    142 ₽
  • 2000
    128 ₽
  • 10000
    116 ₽

Кешбэк 1 балл
