TLP385(D4Y-TPL,E

TLP385(D4Y-TPL,E

TLP385(D4Y-TPL,E
;
TLP385(D4Y-TPL,E

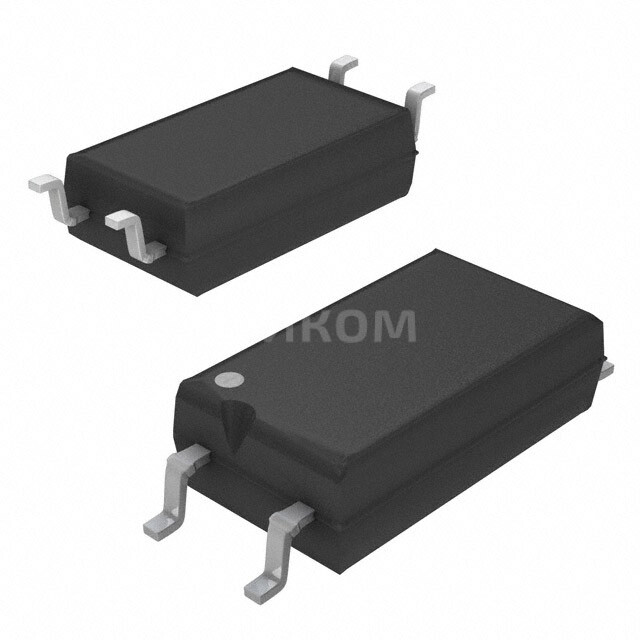

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Toshiba Semiconductor and Storage
  • Артикул:
    TLP385(D4Y-TPL,E
  • Описание:
    TRANSISTOR OPTOCOUPLER; 4-PIN SOВсе характеристики

Минимальная цена TLP385(D4Y-TPL,E при покупке от 1 шт 102.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP385(D4Y-TPL,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP385(D4Y-TPL,E

TLP385(D4Y-TPL, E Toshiba Semiconductor and Storage) — это оптоизолированный транзисторный оптоизолатор, предназначенный для передачи сигналов между различными электрическими цепями. Основные параметры и характеристики:

  • Количество выводов: 4
  • Пакет: SO (SOT-23)
  • Входной сигнал: TTL/CMOS
  • Выходной сигнал: NPN транзистор
  • Частота работы: до 10 МГц
  • Диапазон рабочего напряжения: 5 В
  • Скорость передачи данных: до 10 Мбит/с

Плюсы:

  • Изолированная передача сигнала: обеспечивает надежную изоляцию между входной и выходной сторонами.
  • Устойчивость к помехам: за счет изоляции снижается влияние внешних электромагнитных полей.
  • Малый размер: благодаря использованию пакета SOT-23.
  • Надежность: высокий коэффициент отказоустойчивости.

Минусы:

  • Высокие требования к питанию: требуется стабильное напряжение питания.
  • Ограниченная скорость передачи: не подходит для очень высокоскоростных систем.
  • Высокая стоимость: по сравнению с обычными TTL/CMOS компонентами.

Общее назначение:

  • Передача сигналов между различными цепями в системах управления и автоматизации.
  • Изолированные связи в промышленных приборах и оборудовании.
  • Защита от помех и улучшение надежности в электронных устройствах.

Применение:

  • Автомобильные системы.
  • Промышленное оборудование.
  • Электронные системы управления.
  • Измерительные приборы.
Выбрано: Показать

Характеристики TLP385(D4Y-TPL,E

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    150% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 4 Leads
  • Исполнение корпуса
    6-SO, 4 Lead
  • Base Product Number
    TLP385

Техническая документация

TLP385(D4Y-TPL,E.pdf
