TLP5754(D4,E
  • В избранное
  • В сравнение
TLP5754(D4,E

TLP5754(D4,E

TLP5754(D4,E
;
TLP5754(D4,E

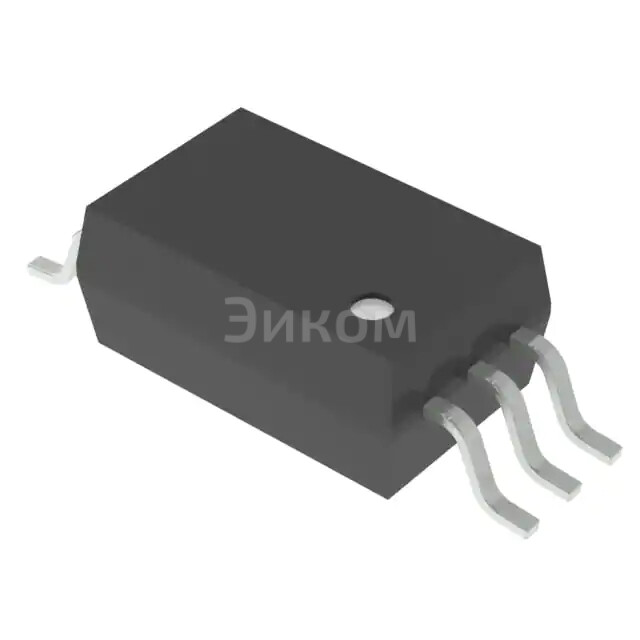

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Toshiba
  • Артикул:
    TLP5754(D4,E
  • Описание:
    OPTOISO 5KV 1CH GATE DRIVER 6SOВсе характеристики

Минимальная цена TLP5754(D4,E при покупке от 1 шт 506.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP5754(D4,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP5754(D4,E

TLP5754(D4,E Toshiba OPTOISO 5KV 1CH GATE DRIVER 6SO — это оптоизолированный гейт драйвер от компании Toshiba, предназначенный для управления полупроводниковой транзисторной нагрузкой с высоким уровнем изоляции.

  • Основные параметры:
    • Изоляционное напряжение: 5 кВ
    • Количество каналов: 1
    • Тип: оптоизолированный гейт драйвер
    • Пакет: 6SO (шестипinовый стеклопластиковый корпус)
  • Плюсы:
    • Высокий уровень изоляции, обеспечивающий безопасность при работе с высокими напряжениями
    • Устойчивость к электромагнитному шуму благодаря оптоизоляции
    • Малый размер корпуса и простота установки
  • Минусы:
    • Существует риск перегрева при неправильном использовании
    • Расход энергии выше, чем у непосредственно подключенных драйверов без изоляции
  • Общее назначение:
    • Управление полупроводниковой транзисторной нагрузкой в системах высокого напряжения
    • Защита электронных компонентов от воздействия внешних помех
    • Увеличение надежности работы электрических систем
  • Применение:
    • Автомобильная электроника
    • Питание промышленного оборудования
    • Электроснабжение зданий и сооружений
    • Питание систем связи
Выбрано: Показать

Характеристики TLP5754(D4,E

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    150ns, 150ns
  • Искажение длительности импульса (Макс)
    50ns
  • Время нарастания / Время затухания (Номинальное)
    15ns, 8ns
  • Ток выхода высокий уровень, низкий уровень
    3A, 3A
  • Повторяющийся импульсный ток
    4A
  • Прямое напряжение (Vf)
    1.55V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    6-SO
  • Approval Agency
    CQC, CSA, cUL, UL, VDE
  • Base Product Number
    TLP5754

Техническая документация

 TLP5754(D4,E.pdf
pdf. 0 kb
  • 1614 шт
    3-6 недель
  • Количество
    Цена
  • 1
    506 ₽
  • 10
    206 ₽
  • 25
    202 ₽
  • 100
    198 ₽
  • 250
    196 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Toshiba
  • Артикул:
    TLP5754(D4,E
  • Описание:
    OPTOISO 5KV 1CH GATE DRIVER 6SOВсе характеристики

Минимальная цена TLP5754(D4,E при покупке от 1 шт 506.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP5754(D4,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP5754(D4,E

TLP5754(D4,E Toshiba OPTOISO 5KV 1CH GATE DRIVER 6SO — это оптоизолированный гейт драйвер от компании Toshiba, предназначенный для управления полупроводниковой транзисторной нагрузкой с высоким уровнем изоляции.

  • Основные параметры:
    • Изоляционное напряжение: 5 кВ
    • Количество каналов: 1
    • Тип: оптоизолированный гейт драйвер
    • Пакет: 6SO (шестипinовый стеклопластиковый корпус)
  • Плюсы:
    • Высокий уровень изоляции, обеспечивающий безопасность при работе с высокими напряжениями
    • Устойчивость к электромагнитному шуму благодаря оптоизоляции
    • Малый размер корпуса и простота установки
  • Минусы:
    • Существует риск перегрева при неправильном использовании
    • Расход энергии выше, чем у непосредственно подключенных драйверов без изоляции
  • Общее назначение:
    • Управление полупроводниковой транзисторной нагрузкой в системах высокого напряжения
    • Защита электронных компонентов от воздействия внешних помех
    • Увеличение надежности работы электрических систем
  • Применение:
    • Автомобильная электроника
    • Питание промышленного оборудования
    • Электроснабжение зданий и сооружений
    • Питание систем связи
Выбрано: Показать

Характеристики TLP5754(D4,E

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    150ns, 150ns
  • Искажение длительности импульса (Макс)
    50ns
  • Время нарастания / Время затухания (Номинальное)
    15ns, 8ns
  • Ток выхода высокий уровень, низкий уровень
    3A, 3A
  • Повторяющийся импульсный ток
    4A
  • Прямое напряжение (Vf)
    1.55V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    6-SO
  • Approval Agency
    CQC, CSA, cUL, UL, VDE
  • Base Product Number
    TLP5754

Техническая документация

 TLP5754(D4,E.pdf
pdf. 0 kb
