TLP785(GRL,F

TLP785(GRL,F

TLP785(GRL,F
;
TLP785(GRL,F

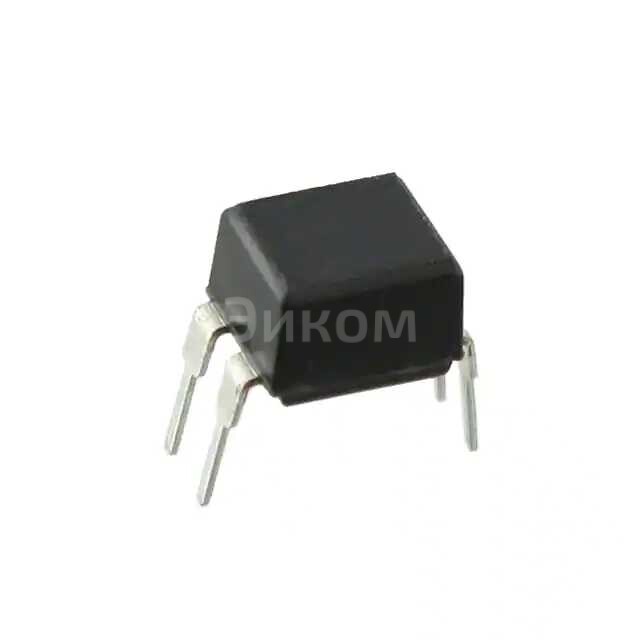

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TLP785(GRL,F при покупке от 1 шт 154.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP785(GRL,F с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP785(GRL,F

TLP785(GRL, F Toshiba X36 PB-F OPTOCOUPLER)

  • Основные параметры:
    • Максимальный выходной ток: 60 mA
    • Скорость передачи данных: до 100 кГц
    • Максимальное напряжение питания: 40 В
    • Тип: OPTOCOUPLER (оптоизолированный преобразователь)
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Устойчивость к электромагнитному шуму
    • Малый размер и легкость установки
    • Долгий срок службы
  • Минусы:
    • Высокие требования к качеству монтажа
    • Наличие дополнительных узлов из-за оптической связи
    • Меньшая скорость передачи данных по сравнению с другими типами интерфейсов
  • Общее назначение:
    • Передача сигналов между различными электронными цепями
    • Защита от электрической искры между цепями
    • Изоляция высоковольтных цепей от низковольтных
  • В каких устройствах применяется:
    • Автомобильных системах управления двигателем
    • Индустриальных контроллерах
    • Электроприводах
    • Автоматических системах управления
    • Релейных блоках
Выбрано: Показать

Характеристики TLP785(GRL,F

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 5mA
  • Коэффициент усиления по току (Макс)
    200% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.15V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    TLP785

Техническая документация

TLP785(GRL,F.pdf
pdf. 0 kb
  • 100 шт
    3-6 недель
  • Количество
    Цена
  • 1
    154 ₽
  • 100
    79 ₽
  • 1000
    62 ₽
  • 5000
    54 ₽
  • 25000
    49 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TLP785(GRL,F при покупке от 1 шт 154.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP785(GRL,F с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP785(GRL,F

TLP785(GRL, F Toshiba X36 PB-F OPTOCOUPLER)

  • Основные параметры:
    • Максимальный выходной ток: 60 mA
    • Скорость передачи данных: до 100 кГц
    • Максимальное напряжение питания: 40 В
    • Тип: OPTOCOUPLER (оптоизолированный преобразователь)
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Устойчивость к электромагнитному шуму
    • Малый размер и легкость установки
    • Долгий срок службы
  • Минусы:
    • Высокие требования к качеству монтажа
    • Наличие дополнительных узлов из-за оптической связи
    • Меньшая скорость передачи данных по сравнению с другими типами интерфейсов
  • Общее назначение:
    • Передача сигналов между различными электронными цепями
    • Защита от электрической искры между цепями
    • Изоляция высоковольтных цепей от низковольтных
  • В каких устройствах применяется:
    • Автомобильных системах управления двигателем
    • Индустриальных контроллерах
    • Электроприводах
    • Автоматических системах управления
    • Релейных блоках
Выбрано: Показать

Характеристики TLP785(GRL,F

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 5mA
  • Коэффициент усиления по току (Макс)
    200% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.15V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    TLP785

Техническая документация

TLP785(GRL,F.pdf
pdf. 0 kb
