Каталог
Переключатели
Тактильные переключатели
TS18-5-20-SL-160-SMT-TR
  • В избранное
  • В сравнение

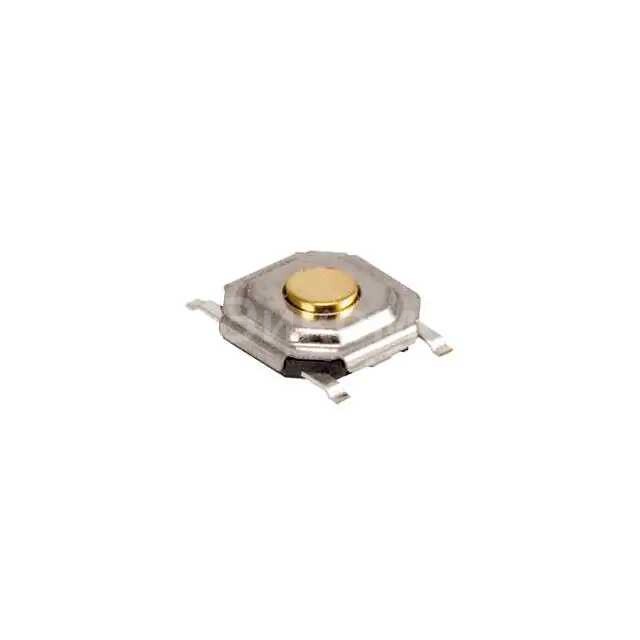

TS18-5-20-SL-160-SMT-TR

TS18-5-20-SL-160-SMT-TR

TS18-5-20-SL-160-SMT-TR
;
TS18-5-20-SL-160-SMT-TR

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Same Sky (Formerly CUI Devices)
  • Артикул:
    TS18-5-20-SL-160-SMT-TR
  • Описание:
    5 X 5 MM, 2 MM ACTUATOR HEIGHT,Все характеристики

Минимальная цена TS18-5-20-SL-160-SMT-TR при покупке от 1 шт 41.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS18-5-20-SL-160-SMT-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS18-5-20-SL-160-SMT-TR

TS18-5-20-SL-160-SMT-TR - это тактовая кнопка (tactile switch) производства Same Sky (ранее CUI Devices).

  • Основные параметры:
    • Размер: 5 x 5 мм (габариты корпуса).
    • Высота актуатора: 2 мм (высота штока кнопки над корпусом).
    • Тип монтажа: SMT (Surface Mount Technology) - для поверхностного монтажа на печатную плату.
    • Упаковка: TR (Tape and Reel) - лента и катушка, что удобно для автоматизированного монтажа.
    • Усилие нажатия: 160 грамм-сил (gmf) (предположительно, исходя из "160" в SKU).
    • Количество циклов: 50 000 - 100 000 (типично для тактовых кнопок такого размера, точное значение зависит от конкретной модели).
    • Конфигурация: SPST-NO (Single Pole, Single Throw - Normally Open) - однополюсная, однопозиционная, нормально разомкнутая.
  • Плюсы:
    • Компактный размер: 5x5 мм позволяет использовать в устройствах с ограниченным пространством.
    • Поверхностный монтаж: Упрощает и удешевляет производство за счет автоматизации.
    • Четкий тактильный отклик: Обеспечивает подтверждение нажатия, что важно для пользовательского интерфейса.
    • Надежность: Высокое количество циклов нажатий гарантирует долгий срок службы.
    • Стандартизированный размер: Легко найти аналоги и заменить.
  • Минусы:
    • Отсутствие подсветки: Не имеет встроенной подсветки, что может быть недостатком для некоторых применений.
    • Негерметичность: Большинство тактовых кнопок не являются полностью герметичными, что делает их чувствительными к пыли и влаге (хотя существуют и герметичные варианты).
    • Относительно небольшое усилие нажатия: 160 гс может быть недостаточно для некоторых промышленных или высоконагруженных применений, где требуется более жесткое нажатие.
  • Общее назначение:
  • Тактовые кнопки предназначены для кратковременного замыкания электрической цепи при нажатии и размыкания при отпускании. Они используются как элементы управления для ввода команд или выбора опций.

  • Применение:
    • Бытовая электроника: Пульты дистанционного управления, калькуляторы, игрушки, кофеварки, микроволновые печи.
    • Портативные устройства: Смартфоны, планшеты (в качестве кнопок питания, громкости), фитнес-трекеры, умные часы.
    • Компьютерная периферия: Клавиатуры (редко, чаще используются мембранные или механические), компьютерные мыши.
    • Медицинское оборудование: Панели управления простых медицинских приборов.
    • Промышленное оборудование: Панели управления машин, измерительные приборы, где требуется компактное решение.
    • Автомобильная электроника: Кнопки на руле, панели управления.
Выбрано: Показать

Характеристики TS18-5-20-SL-160-SMT-TR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Схема
    SPST-NO
  • Требуется
    Off-Mom
  • Допустимая нагрузка на контактах (Напряжение)
    0.05A @ 12VDC
  • Тип актуатора
    Standard
  • Вид монтажа
    Surface Mount
  • Actuator Height off PCB, Vertical
    2.00mm
  • Избыточный ход
    Top Actuated
  • Тип выводов
    Gull Wing
  • Размеры
    5.20mm x 5.20mm
  • Подсветка
    Non-Illuminated
  • Диапазон усилий
    160gf
  • Рабочая температура
    -30°C ~ 80°C
  • Материал привода
    Brass, Nickel Plated
  • Switch Travel
    0.20mm
  • Mechanical Life
    80,000 Cycles

Техническая документация

 TS18-5-20-SL-160-SMT-TR.pdf
pdf. 0 kb
  • 2672 шт
    3-6 недель
  • Количество
    Цена
  • 1
    41 ₽
  • 25
    33 ₽
  • 250
    27.6 ₽
  • 1000
    24.6 ₽
  • 8000
    21 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Same Sky (Formerly CUI Devices)
  • Артикул:
    TS18-5-20-SL-160-SMT-TR
  • Описание:
    5 X 5 MM, 2 MM ACTUATOR HEIGHT,Все характеристики

Минимальная цена TS18-5-20-SL-160-SMT-TR при покупке от 1 шт 41.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS18-5-20-SL-160-SMT-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS18-5-20-SL-160-SMT-TR

TS18-5-20-SL-160-SMT-TR - это тактовая кнопка (tactile switch) производства Same Sky (ранее CUI Devices).

  • Основные параметры:
    • Размер: 5 x 5 мм (габариты корпуса).
    • Высота актуатора: 2 мм (высота штока кнопки над корпусом).
    • Тип монтажа: SMT (Surface Mount Technology) - для поверхностного монтажа на печатную плату.
    • Упаковка: TR (Tape and Reel) - лента и катушка, что удобно для автоматизированного монтажа.
    • Усилие нажатия: 160 грамм-сил (gmf) (предположительно, исходя из "160" в SKU).
    • Количество циклов: 50 000 - 100 000 (типично для тактовых кнопок такого размера, точное значение зависит от конкретной модели).
    • Конфигурация: SPST-NO (Single Pole, Single Throw - Normally Open) - однополюсная, однопозиционная, нормально разомкнутая.
  • Плюсы:
    • Компактный размер: 5x5 мм позволяет использовать в устройствах с ограниченным пространством.
    • Поверхностный монтаж: Упрощает и удешевляет производство за счет автоматизации.
    • Четкий тактильный отклик: Обеспечивает подтверждение нажатия, что важно для пользовательского интерфейса.
    • Надежность: Высокое количество циклов нажатий гарантирует долгий срок службы.
    • Стандартизированный размер: Легко найти аналоги и заменить.
  • Минусы:
    • Отсутствие подсветки: Не имеет встроенной подсветки, что может быть недостатком для некоторых применений.
    • Негерметичность: Большинство тактовых кнопок не являются полностью герметичными, что делает их чувствительными к пыли и влаге (хотя существуют и герметичные варианты).
    • Относительно небольшое усилие нажатия: 160 гс может быть недостаточно для некоторых промышленных или высоконагруженных применений, где требуется более жесткое нажатие.
  • Общее назначение:
  • Тактовые кнопки предназначены для кратковременного замыкания электрической цепи при нажатии и размыкания при отпускании. Они используются как элементы управления для ввода команд или выбора опций.

  • Применение:
    • Бытовая электроника: Пульты дистанционного управления, калькуляторы, игрушки, кофеварки, микроволновые печи.
    • Портативные устройства: Смартфоны, планшеты (в качестве кнопок питания, громкости), фитнес-трекеры, умные часы.
    • Компьютерная периферия: Клавиатуры (редко, чаще используются мембранные или механические), компьютерные мыши.
    • Медицинское оборудование: Панели управления простых медицинских приборов.
    • Промышленное оборудование: Панели управления машин, измерительные приборы, где требуется компактное решение.
    • Автомобильная электроника: Кнопки на руле, панели управления.
Выбрано: Показать

Характеристики TS18-5-20-SL-160-SMT-TR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Схема
    SPST-NO
  • Требуется
    Off-Mom
  • Допустимая нагрузка на контактах (Напряжение)
    0.05A @ 12VDC
  • Тип актуатора
    Standard
  • Вид монтажа
    Surface Mount
  • Actuator Height off PCB, Vertical
    2.00mm
  • Избыточный ход
    Top Actuated
  • Тип выводов
    Gull Wing
  • Размеры
    5.20mm x 5.20mm
  • Подсветка
    Non-Illuminated
  • Диапазон усилий
    160gf
  • Рабочая температура
    -30°C ~ 80°C
  • Материал привода
    Brass, Nickel Plated
  • Switch Travel
    0.20mm
  • Mechanical Life
    80,000 Cycles

Техническая документация

 TS18-5-20-SL-160-SMT-TR.pdf
pdf. 0 kb
