TS7242FK
  • В избранное
  • В сравнение
TS7242FK

TS7242FK

TS7242FK
;
TS7242FK

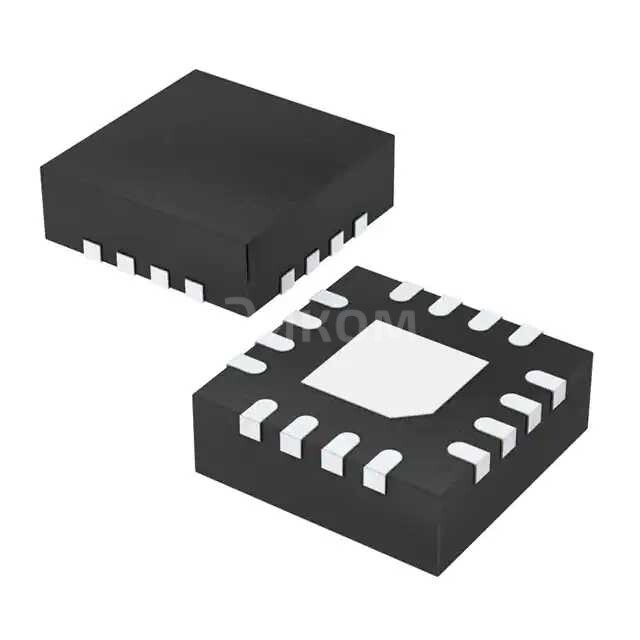

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Tagore Technology
  • Артикул:
    TS7242FK
  • Описание:
    IC RF SWITCH SP4T 3GHZ 16QFNВсе характеристики

Минимальная цена TS7242FK при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS7242FK с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS7242FK

TS7242FK Tagore Technology IC RF SWITCH SP4T 3GHz 16QFN

  • Основные параметры:
    • Тип: Мультиплексор (SP4T)
    • Частотный диапазон: до 3 ГГц
    • Пакетная технология: 16QFN (16-пиновый квадратный непроводящий корпус)
    • Максимальное напряжение питания: 5 В
    • Рабочий температурный диапазон: от -40°C до +85°C
  • Плюсы:
    • Высокая надежность и стабильность работы
    • Узкий профиль и компактность корпуса
    • Малый размер и легкость интеграции в дизайн устройств
    • Высокая скорость переключения
  • Минусы:
    • Высокая стоимость по сравнению с традиционными механическими переключателями
    • Возможны проблемы с изоляцией при работе в сложных условиях
  • Общее назначение:
    • Переключение сигналов радиочастотного диапазона
    • Контроль и управление множественными каналами
    • Сбор и передача данных в многоканальных системах
  • В каких устройствах применяется:
    • Мобильные телефоны и другие мобильные устройства
    • Беспроводные сети и системы связи
    • Мультимедийные устройства и системы
    • Автомобильные системы навигации и связи
    • Профессиональное оборудование для тестирования и диагностики
Выбрано: Показать

Характеристики TS7242FK

  • Package
    Strip
  • ВЧ тип
    Cellular, LTE
  • Топология
    Reflective
  • Схема
    SP4T
  • Частотный диапазон
    10MHz ~ 3GHz
  • Переходное затухание
    40dB
  • Вносимые потери
    0.45dB
  • Тестовая частота
    800MHz
  • P1dB
    42dBm
  • IIP3
    70dBm
  • Импеданс
    50Ohm
  • Напряжение питания
    2.6V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Корпус
    16-VFQFN Exposed Pad
  • Исполнение корпуса
    16-QFN (3x3)
  • Base Product Number
    TS7242

Техническая документация

 TS7242FK.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Tagore Technology
  • Артикул:
    TS7242FK
  • Описание:
    IC RF SWITCH SP4T 3GHZ 16QFNВсе характеристики

Минимальная цена TS7242FK при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS7242FK с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS7242FK

TS7242FK Tagore Technology IC RF SWITCH SP4T 3GHz 16QFN

  • Основные параметры:
    • Тип: Мультиплексор (SP4T)
    • Частотный диапазон: до 3 ГГц
    • Пакетная технология: 16QFN (16-пиновый квадратный непроводящий корпус)
    • Максимальное напряжение питания: 5 В
    • Рабочий температурный диапазон: от -40°C до +85°C
  • Плюсы:
    • Высокая надежность и стабильность работы
    • Узкий профиль и компактность корпуса
    • Малый размер и легкость интеграции в дизайн устройств
    • Высокая скорость переключения
  • Минусы:
    • Высокая стоимость по сравнению с традиционными механическими переключателями
    • Возможны проблемы с изоляцией при работе в сложных условиях
  • Общее назначение:
    • Переключение сигналов радиочастотного диапазона
    • Контроль и управление множественными каналами
    • Сбор и передача данных в многоканальных системах
  • В каких устройствах применяется:
    • Мобильные телефоны и другие мобильные устройства
    • Беспроводные сети и системы связи
    • Мультимедийные устройства и системы
    • Автомобильные системы навигации и связи
    • Профессиональное оборудование для тестирования и диагностики
Выбрано: Показать

Характеристики TS7242FK

  • Package
    Strip
  • ВЧ тип
    Cellular, LTE
  • Топология
    Reflective
  • Схема
    SP4T
  • Частотный диапазон
    10MHz ~ 3GHz
  • Переходное затухание
    40dB
  • Вносимые потери
    0.45dB
  • Тестовая частота
    800MHz
  • P1dB
    42dBm
  • IIP3
    70dBm
  • Импеданс
    50Ohm
  • Напряжение питания
    2.6V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Корпус
    16-VFQFN Exposed Pad
  • Исполнение корпуса
    16-QFN (3x3)
  • Base Product Number
    TS7242

Техническая документация

 TS7242FK.pdf
pdf. 0 kb
