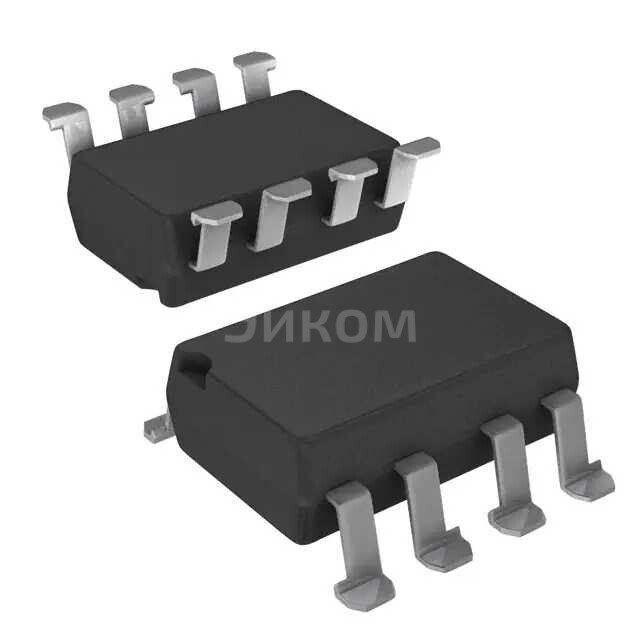

VOD3120AB-T2

VOD3120AB-T2

VOD3120AB-T2
;
VOD3120AB-T2

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена VOD3120AB-T2 при покупке от 1 шт 415.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить VOD3120AB-T2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание VOD3120AB-T2

VOD3120AB-T2 — это оптоизолированный модуль управления полупроводниковыми элементами производства Vishay Semiconductor Opto Division. Основные характеристики и параметры:

  • Ток нагрузки: 2.5 А
  • Рабочий диапазон напряжения: от 8 до 45 В
  • Минимальное напряжение триггера: 1.7 В
  • Частота работы: до 100 кГц
  • Изоляция: 2500 В

Плюсы:

  • Высокая надежность из-за оптоизоляции
  • Устойчивость к электромагнитному шуму
  • Малый размер и легкость интеграции в систему
  • Высокая скорость переключения

Минусы:

  • Высокая стоимость по сравнению с непрерывными модулями
  • Требует дополнительных компонентов для реализации функциональности

Общее назначение:

  • Управление IGBT и MOSFET транзисторами в промышленных и бытовых приложениях
  • Изоляция сигналов в высоковольтных системах
  • Контроль мощных полупроводниковых элементов

Применяется в:

  • Промышленном оборудовании
  • Автомобильной индустрии
  • Бытовой технике с мощными электронными узлами
  • Системах управления двигателем
  • Напряженностно-управляемых преобразователях
Выбрано: Показать

Характеристики VOD3120AB-T2

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    70ns
  • Время нарастания / Время затухания (Номинальное)
    35ns, 35ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.37V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    CQC, cUL, UL, VDE
  • Base Product Number
    VOD3120

Техническая документация

VOD3120AB-T2.pdf
pdf. 0 kb
  • 702 шт
    3-6 недель
  • Количество
    Цена
  • 1
    415 ₽
  • 10
    298 ₽
  • 100
    229 ₽
  • 500
    198 ₽
  • 1000
    188 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена VOD3120AB-T2 при покупке от 1 шт 415.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить VOD3120AB-T2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание VOD3120AB-T2

VOD3120AB-T2 — это оптоизолированный модуль управления полупроводниковыми элементами производства Vishay Semiconductor Opto Division. Основные характеристики и параметры:

  • Ток нагрузки: 2.5 А
  • Рабочий диапазон напряжения: от 8 до 45 В
  • Минимальное напряжение триггера: 1.7 В
  • Частота работы: до 100 кГц
  • Изоляция: 2500 В

Плюсы:

  • Высокая надежность из-за оптоизоляции
  • Устойчивость к электромагнитному шуму
  • Малый размер и легкость интеграции в систему
  • Высокая скорость переключения

Минусы:

  • Высокая стоимость по сравнению с непрерывными модулями
  • Требует дополнительных компонентов для реализации функциональности

Общее назначение:

  • Управление IGBT и MOSFET транзисторами в промышленных и бытовых приложениях
  • Изоляция сигналов в высоковольтных системах
  • Контроль мощных полупроводниковых элементов

Применяется в:

  • Промышленном оборудовании
  • Автомобильной индустрии
  • Бытовой технике с мощными электронными узлами
  • Системах управления двигателем
  • Напряженностно-управляемых преобразователях
Выбрано: Показать

Характеристики VOD3120AB-T2

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    70ns
  • Время нарастания / Время затухания (Номинальное)
    35ns, 35ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.37V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    CQC, cUL, UL, VDE
  • Base Product Number
    VOD3120

Техническая документация

VOD3120AB-T2.pdf
pdf. 0 kb
