ВЧ соединители

Коаксиальные соединители (ВЧ) представляют собой специализированные электрические устройства, разработанные специально для использования в высокочастотных (ВЧ) и микроволновых приложениях. Их основная цель - обеспечить надежное и эффективное соединение между коаксиальным кабелем и устройством, минимизируя потери сигнала и обеспечивая защиту от внешних помех.

ВЧ-соединители обладают специальной конструкцией, которая позволяет им работать на высоких частотах с минимальными потерями. Их внутренняя геометрия и материалы обеспечивают низкое электрическое сопротивление и малую длину волны, что особенно важно для передачи сигналов на высоких частотах.

Типы и характеристики

Коаксиальные ВЧ соединители бывают различных типов, каждый из которых предназначен для конкретных приложений и требований.

Наиболее распространенные типы включают:

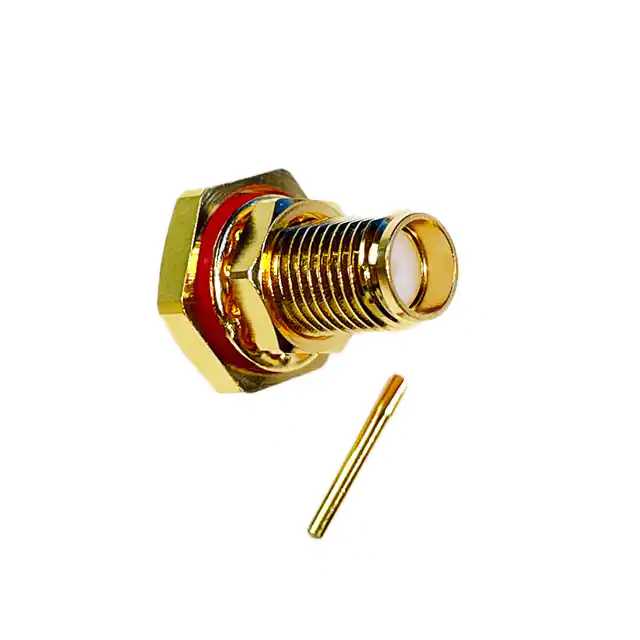

• SMA. Популярный для использования в широком диапазоне ВЧ приложений благодаря своей надежности и компактности.

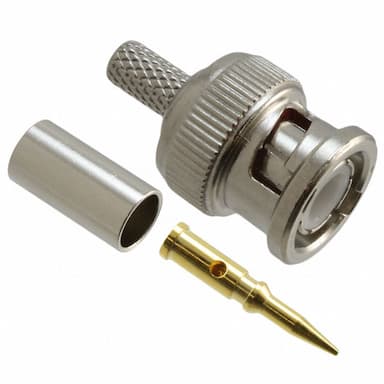

• BNC. Характеризуется быстрым и удобным соединением/разъединением, широко используется в тестовом и измерительном оборудовании.
• N-тип. Известен своей способностью работать на очень высоких частотах и обеспечивать отличную надежность в условиях больших механических нагрузок.

Характеристики коаксиальных ВЧ соединителей включают:

• Импеданс. Обычно 50 или 75 Ом, выбор зависит от требований приложения.
• Частотный диапазон. Определяет максимальную частоту, на которой соединитель может эффективно передавать сигнал без чрезмерных потерь.
• Потери возврата (VSWR). Показатель, описывающий насколько эффективно соединитель передает сигнал без отражений.

Применение и совместимость

Коаксиальные ВЧ соединители широко применяются в различных областях, где требуется передача высокочастотных сигналов:

• Телекоммуникации. В сотовых базовых станциях, антенных системах, радиосвязи.
• Тестирование и измерения. В лабораторном оборудовании, осциллографах, анализаторах спектра.
• Военные и аэрокосмические приложения. В радарных системах, коммуникационном оборудовании.
• Потребительская электроника. В радио, телевизорах, спутниковом оборудовании.

При выборе коаксиального ВЧ соединителя важно учитывать характеристики приложения, включая требуемый импеданс, диапазон частот, механическую устойчивость и условия окружающей среды, чтобы обеспечить оптимальную производительность и надежность соединения.

Коаксиальные соединители: невидимая артерия цифрового мира

В мире, где скорость и качество передачи данных стали критически важными, коаксиальные соединители выполняют роль высокоточных клапанов, управляющих потоками высокочастотных сигналов. Эти компоненты далеки от банальных «проводников»; они являются стражами целостности сигнала, от миниатюрного Wi-Fi модуля в вашем смартфоне до мощной антенной решетки базовой станции 5G. Их практическое применение пронизывает всю современную электронику: именно через них спутниковая тарелка получает телевизионный сигнал с орбиты, а автомобильный радар за доли секунды вычисляет дистанцию до препятствия, обеспечивая работу систем автоматического торможения. В профессиональной сфере без них немыслима работа измерительных приборов — анализаторов спектра и генераторов сигналов, где малейшее искажение на стыке кабеля и разъема приводит к фатальным погрешностям измерений. По сути, любой высокочастотный тракт, где важен не просто факт соединения, а его качество, завязан на надежность и точность этих, казалось бы, невзрачных компонентов.

Эволюция стандартов: от телеграфа к терабитным сетям

История коаксиальных соединений — это гонка за мегагерцами и миниатюризацией, начавшаяся еще в первой половине XX века. Пионером, задавшим один из первых отраслевых стандартов, стал разъем типа N, разработанный в 1940-х годах Полом Нейлом из Bell Labs для работы в военных системах связи с частотами до 1 ГГц. Технологическим прорывом стало появление в конце 1960-х годов серии SMA (SubMiniature version A), которая, благодаря резьбовому соединению и компактным размерам, открыла путь для широкого распространения СВЧ-техники в гражданской сфере. Дальнейшее развитие пошло по пути создания все более специализированных и высокочастотных решений: так, стандарт 7/16 DIN с большой мощностью передачи и исключительной долговечностью стал основой для антенных фидеров сотовой связи, а миниатюрные варианты вроде MMCX и MCX произвели революцию в портативной технике, позволив создавать съемные антенны для модулей GPS и 4G в компактных планшетах и трекерах. Каждый новый стандарт — это ответ на вызовы времени, будь то необходимость работать с многогигагерцевыми частотами в радиолокации или обеспечивать многотысячные циклы переподключения в коммерческом измерительном оборудовании.

Ключевые параметры выбора: на что смотреть профессионалу

Выбор конкретного коаксиального соединителя — это всегда компромисс между техническими требованиями проекта и бюджетными ограничениями. Первым и самым критичным параметром является рабочая частота. Разъемы SMA, несмотря на свою универсальность, эффективно работают до 18-24 ГГц, в то время для более высоких частот, например, в системах космической связи или научных исследованиях, требуются специализированные решения типа 2.92mm (K-тип), рассчитанные на 40 ГГц и выше. Второй ключевой фактор — волновое сопротивление, и здесь доминируют два значения: 50 Ом для большинства радиочастотных и измерительных применений и 75 Ом для телевизионных и видео систем. Не менее важен тип подключения к кабелю: будет ли это пайка, обжим или накрутка, — от этого зависит надежность монтажа и необходимая квалификация персонала. Наконец, в условиях сложной электромагнитной обстановки на первый план выходит конструкция разъема: триконажные версии с дополнительным экранированием незаменимы в военной и аэрокосмической технике для подавления паразитных помех.
