Разъемы

Разъем делает соединение разборным: плата подключается к плате, кабель к устройству, датчик к контроллеру, и все это без пайки и с возможностью многократной разборки. В разделе собраны круглые и прямоугольные разъемы, краевые и межплатные соединители, D-Sub, модульные и высокочастотные разъемы, клеммные блоки, гнезда для микросхем и разъемы питания от TE Connectivity, Molex, Amphenol, JST, Hirose, Phoenix Contact и других производителей.

Основные семейства

Семейство	Где применяют	Особенность

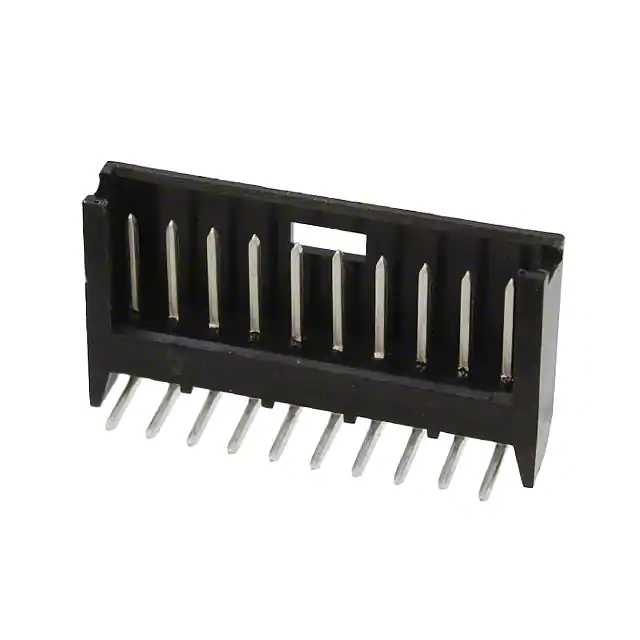

Прямоугольные и межплатные	Соединение плат и шлейфов внутри устройства	Самая массовая группа, шаг от 0,5 до 5,08 мм
Круглые	Кабельные вводы, промышленные датчики, техника вне помещений	Резьбовая или байонетная фиксация, есть защита от влаги
Краевые	Модули и карты расширения	Контакты прямо по краю печатной платы
D-Sub	Промышленные интерфейсы, измерительная техника	Проверенный временем стандарт, много вариантов монтажа
Модульные и интерфейсные	Сеть, USB, HDMI, телеком	Форм-фактор задан стандартом интерфейса
Клеммные блоки	Подключение провода к плате без пайки	Разборное соединение под винт или пружину

Ключевые параметры

1. Шаг контактов. Классика для штыревых разъемов это 2,54 мм, для компактной техники 1,25 и 2,0 мм, для силовых цепей 3,96 и 5,08 мм. Шаг задает и габарит, и допустимый ток.
2. Ток на контакт. У разъемов с шагом 2,54 мм он обычно от 1 до 3 А. Если по цепи идет больше, ток разводят на несколько параллельных контактов или берут силовую серию.
3. Рабочее напряжение и зазор между контактами. Для сетевых цепей нужны разъемы с нормированным зазором и изоляцией.
4. Ресурс в циклах сочленения. У бытовых серий это десятки циклов, у промышленных сотни и тысячи. Если разъем разбирают при каждом обслуживании, ресурс критичен.
5. Покрытие контактов. Олово дешевле, но со временем окисляется, золочение дает стабильное переходное сопротивление и нужно там, где токи малы, а надежность важна.
6. Тип монтажа: на плату, в панель или на кабель. От него зависит и способ фиксации, и удобство обслуживания.

Ключ и фиксатор важнее, чем кажется. Разъем без механического ключа рано или поздно вставят наоборот, а без защелки он выйдет из гнезда от вибрации. В ремонтопригодной технике это стоит копейки на этапе проектирования и больших денег на этапе эксплуатации.

Частые вопросы

Чем разъем отличается от клеммника?
Разъем рассчитан на многократное соединение и разъединение и имеет нормированный ресурс в циклах. Клеммник предназначен для подключения провода без пайки и на редкую разборку. Ассортимент собран в разделе клеммных блоков, а критерии выбора разобраны в статье Клеммники и клеммные колодки.

Почему разъем греется?
Причина почти всегда в контакте: ток выше допустимого на контакт, окисление или неполная посадка. Нагрев ускоряет окисление, сопротивление растет дальше, и процесс идет по нарастающей. Греющийся разъем меняют, а не зачищают.

Что выбрать для техники вне помещения?
Круглые разъемы с уплотнением и заявленной степенью защиты, а также контакты с золочением. Обычный штыревой разъем на плату в уличных условиях быстро наберет влагу и окислится.

Можно ли паять провод прямо к плате вместо разъема?
Можно, но обслуживание усложняется: любая замена узла потребует пайки. Разъем нужен там, где предполагается ремонт, замена модулей или разборка при транспортировке. О правильной пайке читайте статью Пайка для начинающих.

Для монтажа в шкафах удобны клеммники на DIN-рейку, а надежность подключения многожильного провода обеспечивают наконечники из раздела аксессуаров. Если соединение нужно коммутировать вручную, посмотрите переключатели и статью Переключатели и кнопки.
