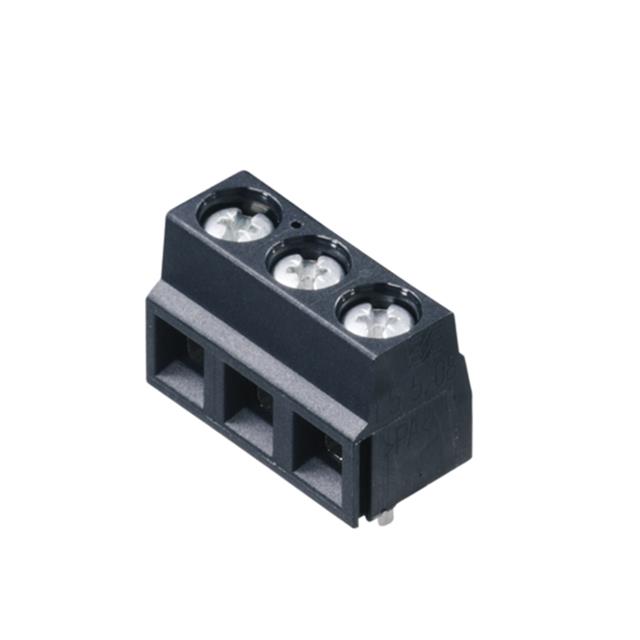

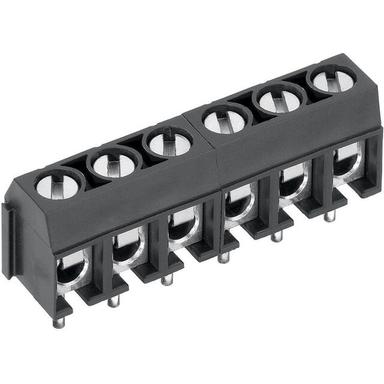

Клеммные колодки - Межплатные соединители (провод - плата)

Клеммные колодки типа "провод-плата" представляют собой специализированные устройства, предназначенные для создания надежных межплатных соединений в электронных устройствах. Эти компоненты используются для подключения проводов к печатным платам в различных областях, включая потребительскую электронику, промышленное оборудование и телекоммуникации.

Ключевые особенности:

• Компактность и многофункциональность: эти клеммные колодки спроектированы для экономии пространства на печатной плате, обеспечивая при этом высокую функциональность и упрощение процесса сборки.
• Простота монтажа: предусматривают удобное и быстрое подключение проводов без необходимости пайки, что значительно ускоряет процесс монтажа и снижает вероятность повреждения компонентов.
• Высокая надежность соединения: благодаря использованию винтовых или пружинных механизмов зажима, обеспечивают прочное и долговечное соединение, устойчивое к вибрациям и механическим нагрузкам.
• Совместимость с различными типами проводников: подходят для работы с множеством типов проводов, включая одножильные и многожильные, что делает их универсальными в использовании.
• Электрическая безопасность: обеспечивают высокую степень изоляции и защиты от коротких замыканий, поддерживая безопасность во время эксплуатации.
• Устойчивость к внешним воздействиям: изготовлены из материалов, устойчивых к высоким температурам, химическим воздействиям и влаге, что гарантирует долговечность и надежность в сложных условиях эксплуатации.
• Версатильность: доступны в различных конфигурациях и размерах, позволяя адаптировать их к специфическим требованиям любого проекта.

Межплатные соединители типа "провод-плата" широко используются в таких областях, как автоматизация производства, автомобильная промышленность, медицинское оборудование и бытовая электроника. Они играют важную роль в обеспечении надежности и функциональности электронных устройств, упрощая процесс проектирования и сборки, и помогают сократить общие затраты на производство и техническое обслуживание.

Невидимые артерии вашего устройства: что такое межплатные клеммные колодки

Внутри любого сложного электронного прибора, от промышленного ЧПУ-станка до медицинского анализатора, скрывается целый город из печатных плат. И как любой мегаполис, он нуждается в надежных и организованных линиях связи. Межплатные клеммные колодки (провод-плата) — это именно те элементы, которые выполняют роль мостов и тоннелей, соединяя отдельные «районы» устройства в единую, слаженно работающую систему. В отличие от разъемов «плата-плата», которые стыкуются напрямую, эти соединители используют провода, что обеспечивает гибкость компоновки, гашение вибраций и возможность обслуживания. Представьте себе блок питания сервера: мощная силовая плата с преобразователями находится в одном углу корпуса, а плата управления с контроллерами — в другом. Соединить их десятками силовых и сигнальных линий надежно и безопасно — задача для винтовых или пружинных клеммных колодок. Они незаменимы везде, где требуется удобный, разборный и устойчивый к механическим нагрузкам интерфейс: в телекоммуникационных стойках, промышленной автоматике, энергетическом оборудовании и измерительных приборах.

Эволюция надежности: от винта к интеллектуальному зажиму

История этих компонентов — это путь к повышению скорости монтажа, надежности контакта и миниатюризации. Классический винтовой зажим, изобретенный десятилетия назад, до сих пор остается золотым стандартом для применений, требующих максимального механического усилия обжима и стойкости к вибрациям, особенно в силовой электронике и тяжелом машиностроении. Однако его главный недостаток — трудоемкость монтажа — spurred инновации. Ответом стали технологии пружинных зажимов, такие как Push-in Cage Clamp. Эта революционная концепция позволяет подключить подготовленный провод или наконечник одним движением, просто вставив его в отверстие, а для извлечения требуется нажатие на рычаг отверткой. Это не только ускоряет сборку в разы, но и снижает риск человеческой ошибки — перетянутого винта, обломанной жилы. Дальнейшая эволюция нацелена на материалы: корпуса из термостойких полиамидов, выдерживающих высокие температуры пайки оплавлением, и токонесущие части из специальных медных сплавов с покрытиями из олова, золота или серебра для идеальной проводимости и защиты от коррозии. Современные колодки — это высокоинженерные продукты, спроектированные для работы в экстремальных условиях.

Ключевые параметры выбора: на что смотреть профессионалу

Выбор конкретной модели диктуется техническим заданием проекта, и здесь важно учитывать несколько критических факторов. Первый — шаг контактов (pitch), который определяет плотность размещения на плате (популярные значения: 3.81 мм, 5.0 мм, 5.08 мм для силовых, 2.54 мм для сигнальных цепей). Второй — номинальный ток и напряжение: для управления слаботочным датчиком хватит и 2 А, а для питания мощного двигателя могут потребоваться колодки на 20 А и более. Третий фактор — способ монтажа провода: винтовой зажим для универсальности и высочайшей надежности, пружинный (Push-in) для скорости и удобства. Четвертый — количество полюсов (от 2 до 24 и более), которое позволяет объединить несколько цепей в одном компактном корпусе. Наконец, обратите внимание на конструктивные особенности: наличие монтажных фланцев для дополнительного крепления к плате, сквозных или угловых выводов для пайки, цветовой маркировки для визуального контроля и прозрачного корпуса для инспекции соединения.

Почему заказчики выбирают «Эиком Ру» для поставок компонентов

Компания «Эиком Ру» зарекомендовала себя как надежный партнер для инженеров, конструкторов и procurement-специалистов. Мы предлагаем обширный каталог межплатных соединителей от проверенных мировых производителей, таких как WAGO, Phoenix Contact, Weidmüller, TE Connectivity и других лидеров рынка. Это гарантирует, что вы найдете компонент, точно соответствующий вашим требованиям по токам, напряжениям, климатическим исполнениям и стандартам безопасности. Мы тщательно проверяем подлинность и качество всей поставляемой продукции, исключая риски получения контрафакта. Наши клиенты ценят гибкие условия сотрудьничества, конкурентные цены и оперативную обработку заказов любого объема — от нескольких штук для прототипирования до крупных оптовых партий для серийного производства. И главное — для всех клиентов действует бесплатная доставка по всей территории Российской Федерации, что делает сотрудничество не только технически безупречным, но и экономически эффективным.
