Клеммные колодки - Для DIN рейки

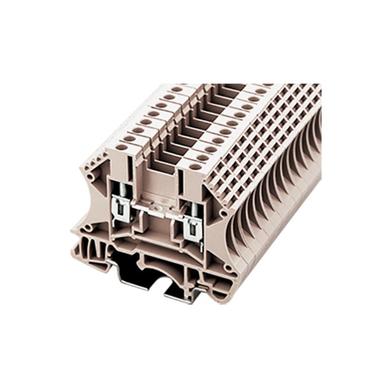

Клеммники для DIN-рейки это стандарт монтажа в электрощитах и шкафах автоматики: колодки защелкиваются на общую рейку, набираются в ряд нужной длины и позволяют аккуратно развести десятки цепей. В разделе представлены проходные, заземляющие, размыкаемые колодки и модели с предохранителем, а также перемычки, торцевые заглушки и маркировка к ним.

Типы колодок

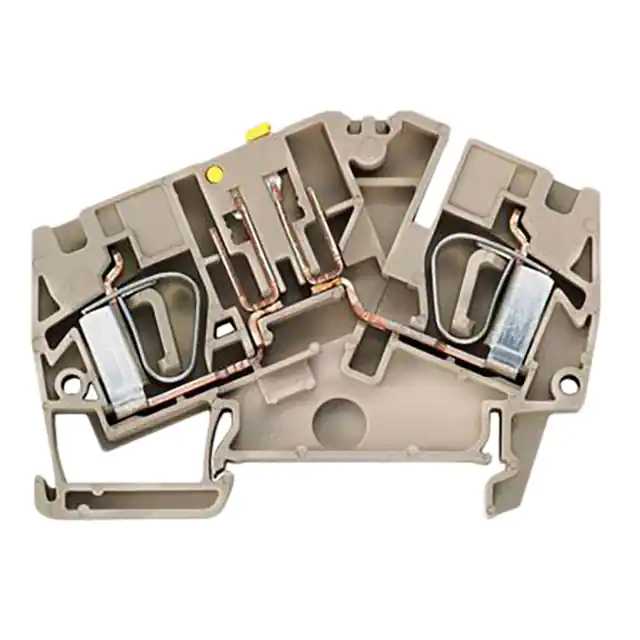

Крепление у всех одинаковое: стандартная рейка шириной 35 мм. По типу зажима колодки делятся на винтовые и пружинные. Винтовые привычнее и допускают широкий диапазон сечений, но требуют протяжки после первых циклов нагрева. Пружинные монтируются быстрее, не боятся вибрации и не нуждаются в обслуживании, поэтому их выбирают для подвижных установок и труднодоступных шкафов.

Как подобрать

1. Определите сечение провода. Типовой ряд начинается с 1,5 и 2,5 квадратных миллиметров и доходит до 35 и больше для силовых линий.
2. Проверьте ток. Колодка на 2,5 квадрата обычно рассчитана примерно на 24 А, на 4 квадрата около 32 А, на 6 квадратов около 41 А. Точные значения всегда смотрят в паспорте конкретной серии.

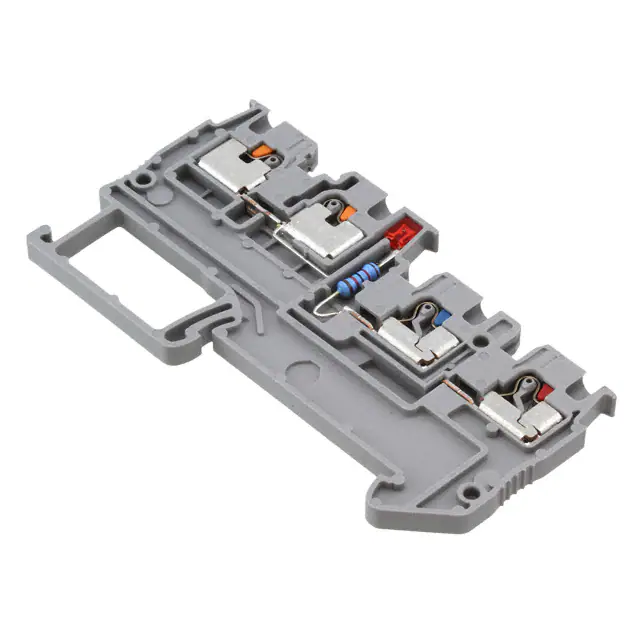

3. Учтите ширину корпуса: она определяет, сколько колодок поместится на рейке. При плотной сборке выигрывают многоярусные модели.
4. Посчитайте аксессуары сразу: торцевые заглушки, фиксаторы по краям ряда, перемычки для объединения цепей и держатели маркировки.
5. Для многожильного провода возьмите наконечники, иначе жилки распушатся и контакт со временем начнет греться.

Про торцевые заглушки и фиксаторы забывают чаще всего. Без концевого фиксатора ряд колодок постепенно расходится по рейке, а без заглушки последняя колодка остается с открытым токоведущим контактом. Это копеечные детали, но без них аккуратная сборка превращается в проблему уже через год эксплуатации.

Частые вопросы

Чем колодка для DIN-рейки лучше обычной клеммной колодки?
Тем, что она встает в общий ряд и легко масштабируется: цепь можно добавить или убрать, не перебирая всю сборку. Обычные блоки для монтажа на плату или в корпус собраны в разделе клеммных блоков, а критерии выбора разобраны в статье Клеммники и клеммные колодки.

Как объединить несколько колодок в одну цепь?
Специальными перемычками, которые вставляются сверху и соединяют соседние клеммы. Это надежнее и аккуратнее, чем городить проволочные перемычки вручную.

Нужна ли протяжка винтовых зажимов?
Да, через некоторое время после ввода в эксплуатацию. От нагрева и остывания металл слегка деформируется, усилие прижима падает, растет переходное сопротивление и контакт начинает греться. Пружинные колодки от этой процедуры избавляют.

Можно ли ставить колодку с предохранителем вместо автомата?
Это разные задачи. Колодка с предохранителем защищает конкретную линию от перегрузки и удобна для датчиков и цепей управления, а вводную защиту делают автоматическими выключателями. Подбор номиналов и типы вставок разобраны в статье Предохранители: виды, характеристики и маркировка.

Наконечники, маркировку и перемычки смотрите в разделе аксессуаров для клеммных колодок. Средства защиты линий собраны в разделе защиты цепей, а остальные виды соединителей в разделе разъемов.
