Пайка для начинающих: паяльник, припой, флюс и первые навыки

Первая пайка почти у всех выходит одинаково: припой скатывается в шарик, не хочет прилипать к выводу, а на плате остается серый бугорок, который через неделю отваливается. Причина почти всегда одна и та же, и это не кривые руки, а неверная последовательность действий: припой подают на жало вместо того, чтобы подать его к месту пайки. Разберем, что физически происходит в момент пайки, как выбрать паяльник, припой и флюс, какую температуру ставить и почему, как отличить хорошую пайку от холодной и что делать с SMD-деталями и выпайкой.

Содержание

• Что происходит при пайке
• Паяльник: что важно на самом деле
• Жало: почему тонкое хуже
• Припой: свинцовый и бессвинцовый
• Флюс: зачем он нужен
• Какую температуру ставить и почему
• Что должно быть на столе
• Как паять: пошагово
• Как выглядит хорошая пайка
• Холодная пайка: самая коварная неисправность
• Пайка SMD-деталей
• Выпайка: оплетка и отсос
• Сводная таблица режимов
• Уход за жалом
• Безопасность без мифов
• Типичные ошибки
• Частые вопросы

Что происходит при пайке

Главное заблуждение новичка в том, что пайка это приклеивание детали расплавленным металлом. На самом деле происходит другое: расплавленный припой смачивает поверхность и вступает с ней в реакцию, образуя на границе тонкий слой сплава олова с медью. Именно этот слой и держит соединение, а не сама застывшая капля.

Из этого следуют все практические правила разом. Чтобы реакция пошла, нужны три условия одновременно.

Чистая поверхность. Окисел на меди или на выводе не дает припою добраться до металла. Отсюда обязательный флюс, который окисел растворяет.

Достаточная температура на обеих поверхностях. Нагреть надо и вывод детали, и площадку платы. Если греется только что-то одно, припой прилипнет к горячему и отвернется от холодного.

Время. Реакции нужны секунды, но не десятки секунд: перегрев разрушает и флюс, и саму плату.

Отсюда же и самая частая ошибка. Если расплавить припой на жале и перенести каплю на место, флюс из припоя выгорит еще на жале, а поверхности останутся холодными и окисленными. Внешне выйдет бугорок, внутри пустота.

Паяльник: что важно на самом деле

Выбирая первый паяльник, обычно смотрят на мощность в ваттах. Это не самый показательный параметр.

Важнее способность удерживать температуру. Когда жало касается холодной детали, оно мгновенно отдает тепло и остывает. Хороший паяльник восстанавливает температуру за доли секунды, плохой проваливается и не может прогреть точку вовсе.

Отсюда практический выбор.

Простой паяльник без регулировки. Самый дешевый вариант, температура задается конструкцией и уходит вверх при простое, иногда до 400 градусов и выше. Работать можно, но жало быстро выгорает, а флюс на плате обугливается. Для эпизодического ремонта сойдет, для регулярной работы плохо.

Паяльник с регулировкой температуры. Разница в удобстве огромная: ставите нужную цифру и получаете предсказуемый результат. Это минимальный разумный вариант.

Паяльная станция. Держит температуру по датчику в жале, быстро восстанавливается после касания, обычно имеет подставку и уход в сон при простое. Если пайка бывает чаще раза в месяц, окупается быстро.

По мощности ориентир такой: от 40 до 60 ватт закрывает практически все задачи любителя. Меньше 25 ватт не хватит на крупные выводы и полигоны, больше 80 нужно только для массивных деталей и толстых проводов.

Жало: почему тонкое хуже

Логика новичка обычно такая: детали мелкие, значит жало нужно самое тонкое, иглу. На практике это первая причина мучений.

Тепло передается через площадь контакта. Игла касается вывода фактически точкой, и передать через нее заметную мощность невозможно. Приходится дольше держать, сильнее давить и поднимать температуру, а это ровно те три вещи, которые портят и деталь, и плату.

Жало со скосом или в форме миниволны прикасается к выводу и площадке целой площадкой, отдает тепло быстро и позволяет управиться за пару секунд. Парадокс в том, что таким жалом мелкие детали паяются легче, чем иглой.

Практический набор для начала невелик: одно жало-скос среднего размера закроет девяносто процентов задач, тонкое пригодится для отдельных точек в плотном монтаже, а крупное для проводов и разъемов.

Припой: свинцовый и бессвинцовый

Два больших семейства, и разница между ними принципиальна для новичка.

Оловянно-свинцовый. Классический состав это 61 процент олова и 39 процентов свинца. Его особенность в том, что он эвтектический: переходит из твердого состояния в жидкое сразу, при одной температуре около 183 градусов, без промежуточной кашицеобразной фазы. Практически это означает, что соединение застывает мгновенно и не смазывается при случайном шевелении.

Бессвинцовый. Обычно это сплав олова с небольшими добавками серебра и меди. Плавится он выше, около 217-220 градусов, хуже растекается по поверхности и требует более высокой температуры жала. Соединение выходит матовым, и это норма, а не признак брака, в отличие от свинцового припоя, где матовый шов обычно означает проблему.

Для обучения и ремонта свинцовый припой заметно приятнее: ниже температура, лучше смачивание, четкий признак качества по блеску. Бессвинцовый обязателен там, где этого требуют нормы для серийной продукции.

Отдельно про форму. Начинать стоит с трубчатого припоя с флюсовым сердечником: флюс подается вместе с металлом, и одной рукой меньше занято. Диаметр 0,5-0,8 миллиметра универсален для плат, 1 миллиметр и толще для проводов и разъемов.

Никогда не смешивайте свинцовый и бессвинцовый припой в одном соединении. Получившийся сплав имеет промежуточную и плохо предсказуемую температуру плавления, хуже смачивает и дает механически слабый шов. При ремонте бессвинцовой платы либо работайте бессвинцовым, либо полностью удалите старый припой оплеткой и запаяйте заново свинцовым.

Флюс: зачем он нужен

Флюс делает три вещи: растворяет окисел на металле, не дает поверхности окислиться заново при нагреве и уменьшает поверхностное натяжение припоя, помогая ему растекаться.

Без флюса припой просто скатывается шариком и не липнет никуда, сколько ни грей. Это ровно тот эффект, который новички принимают за неисправность паяльника.

Канифоль в твердом виде или в спиртовом растворе это классика: дешево, безопасно для платы, остатки не агрессивны. Минус в липких следах, которые лучше смывать.

Нейтральные гелевые флюсы удобнее: наносятся точечно, хорошо держатся на месте, отлично работают с мелкими деталями. Для SMD это основной инструмент.

Активные и кислотные флюсы для электроники не годятся категорически. Они прекрасно паяют, но их остатки продолжают разъедать металл месяцами, и плата отказывает через полгода, когда причину уже не найти. Они предназначены для пайки железа, оцинковки и радиаторов, а не плат.

Остатки любого флюса лучше смывать спиртом или изопропиловым спиртом с кисточкой. Помимо аккуратного вида это снимает риск утечек по поверхности, что критично в высокоомных цепях, о которых написано в статье про виды и характеристики резисторов.

Какую температуру ставить и почему

Здесь работает простое количественное правило: температура жала должна быть выше точки плавления припоя примерно на 100-130 градусов. Разберем, откуда оно берется.

Свинцовый припой плавится при 183 градусах. Ставим жало на 300 градусов, запас составляет 117 градусов. В момент касания холодного вывода температура в точке контакта проваливается на 50-80 градусов, и остается 220-250. Этого хватает с уверенностью.

Теперь попробуем сэкономить и поставить 200 градусов. Запас всего 17 градусов, при том же провале в точке контакта останется 120-150 градусов, то есть ниже точки плавления. Припой либо не расплавится вовсе, либо расплавится на жале и не смочит деталь. Это прямая дорога к холодной пайке.

Отсюда рабочие цифры. Для свинцового припоя от 280 до 320 градусов. Для бессвинцового от 330 до 360 градусов, поскольку он плавится примерно на 35 градусов выше.

Задирать температуру выше этих значений вредно. Выгорает покрытие жала, обугливается флюс, а контактные площадки платы начинают отслаиваться от основы. Если пайка не идет, проблема почти всегда во флюсе, в чистоте поверхности или в слишком тонком жале, а не в недостатке градусов.

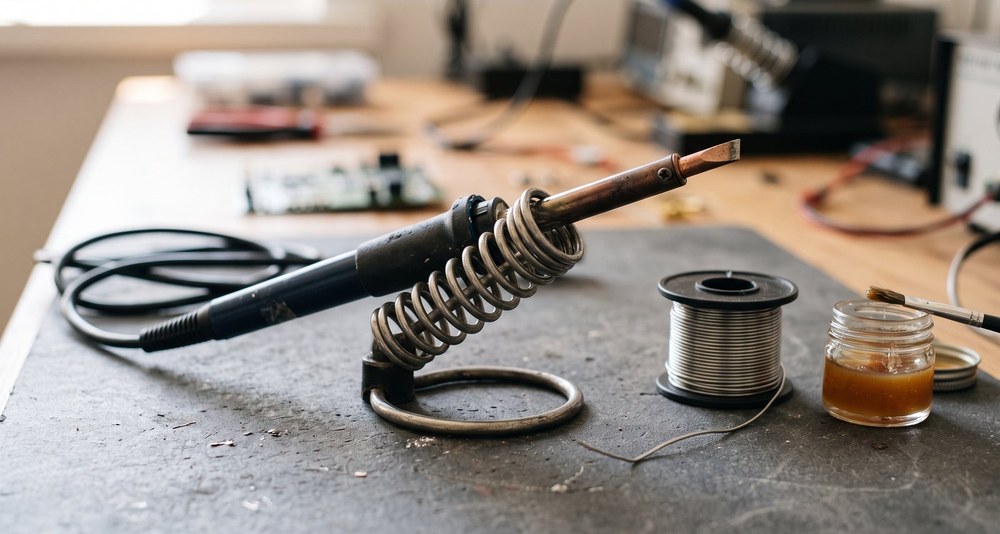

Что должно быть на столе

• Паяльник с подставкой. Подставка не роскошь: горячее жало на столе это прожженная столешница в первый же день.
• Припой с флюсовым сердечником. Диаметр 0,7 миллиметра как универсальный старт.
• Флюс отдельно. Гель или канифоль, того что в припое, часто не хватает.
• Очиститель жала. Латунная стружка предпочтительнее мокрой губки, о чем ниже.
• Бокорезы. Откусывать выводы после пайки.
• Пинцет. Держать деталь, не обжигая пальцы, и ставить мелочь.
• Медная оплетка. Для снятия лишнего припоя и выпайки.
• Спирт и кисточка. Смывать флюс после работы.
• Мультиметр. Проверить результат прозвонкой, приемы описаны в статье о том, как пользоваться мультиметром.
• Третья рука или держатель платы. Плата, которая ездит по столу, портит больше пайек, чем неопытность.

Как паять: пошагово

Последовательность одинакова для любой выводной детали, и именно она отличает нормальный шов от бугорка.

1. Подготовьте место. Вставьте деталь, слегка разведите выводы, чтобы она не выпала, и нанесите каплю флюса на площадку.
2. Залудите жало. На чистом жале должна быть тонкая блестящая пленка припоя. Она резко улучшает теплопередачу, потому что заменяет воздушный зазор металлом.

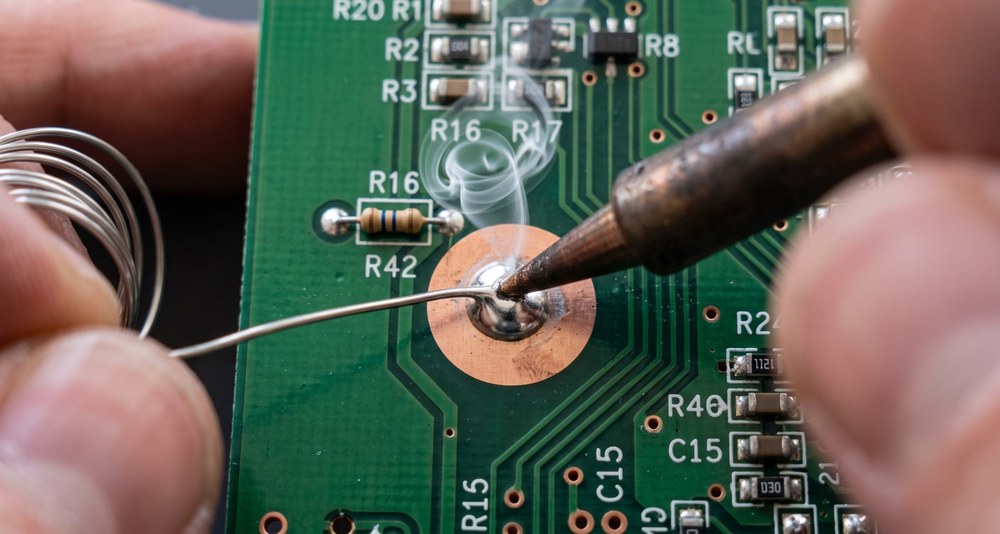

3. Прогрейте обе поверхности сразу. Приложите жало так, чтобы оно касалось и вывода, и площадки одновременно. Держите примерно секунду.
4. Подайте припой к месту пайки, а не на жало. Это ключевой момент всей статьи. Пруток касается стыка вывода и площадки, там же где жало. Припой расплавится и мгновенно растечется по прогретому металлу.
5. Уберите пруток, потом жало. Именно в таком порядке. Пайка занимает 2-3 секунды на обычную точку.
6. Не шевелите деталь до застывания. Пара секунд, и все.
7. Откусите лишний вывод и осмотрите результат.

Если точка не прогревается за 3-4 секунды, не держите дольше. Уберите жало, дайте плате остыть, добавьте флюс, возьмите жало покрупнее и повторите. Держать паяльник на месте больше пяти секунд опасно: площадка может отслоиться от платы, а деталь перегреться.

Как выглядит хорошая пайка

Оценить результат можно глазом, и критерии простые.

Хорошая пайка имеет форму вогнутого конуса, как маленькая горка с втянутыми боками. Припой плавно переходит и на вывод, и на площадку, без резкой границы. У свинцового припоя поверхность блестящая и гладкая. Объем небольшой: припоя ровно столько, чтобы обозначить соединение, а не залить его.

Плохая пайка выглядит одним из трех способов. Шарик, лежащий на площадке с резкой границей, означает, что смачивания не произошло. Матовая зернистая поверхность у свинцового припоя означает, что деталь шевельнули при застывании или недогрели. Огромная капля, залившая все вокруг, скрывает под собой что угодно, и осмотреть такое соединение невозможно.

Отдельно проверяйте отсутствие перемычек между соседними площадками, особенно на разъемах и микросхемах. При плотном монтаже это делается под увеличением, а лучше еще и прозвонкой.

Холодная пайка: самая коварная неисправность

Холодной называют пайку, при которой припой застыл, но реакции с металлом не произошло: слоя сплава на границе нет. Внешне соединение существует, механически оно даже держится.

Коварство в том, что электрический контакт при этом непредсказуем. Он может быть нормальным на столе и пропадать при нагреве, при вибрации, через месяц, при влажности. Устройство начинает сбоить без всякой системы, и найти причину крайне тяжело, потому что визуально все на месте, а прозвонка в статике показывает контакт.

Причины стандартные: низкая температура жала, отсутствие флюса, грязная поверхность, слишком короткое касание или прогрев только одной из двух поверхностей.

Лечится переделкой: добавить флюс, прогреть точку как следует, при необходимости снять старый припой оплеткой и запаять заново.

Если устройство работает через раз, срабатывает от постукивания или сбоит после прогрева, начинайте поиск не с деталей, а с пайки. Первым делом осмотрите под увеличением точки на разъемах, силовых элементах и всем, что подвергается механической нагрузке. Трещина по кольцу вокруг вывода это классика, особенно у разъемов питания.

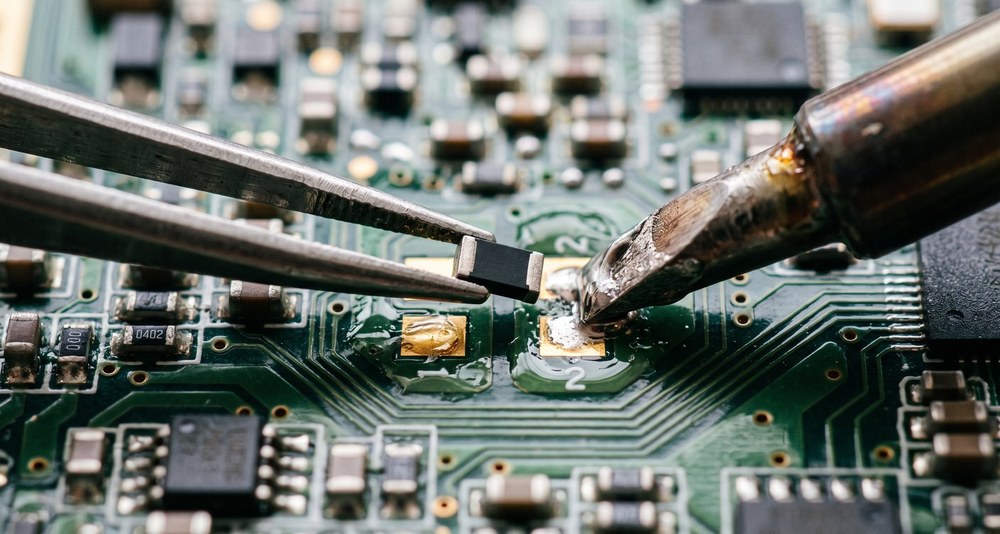

Пайка SMD-деталей

Поверхностный монтаж пугает новичков зря: мелкие детали паяются паяльником отлично, если знать порядок.

Пассивные детали, то есть чип-резисторы и конденсаторы, паяют так. Сначала лудят одну площадку, оставляя на ней немного припоя. Затем прижимают деталь пинцетом и разогревают эту площадку, деталь садится на место. После этого спокойно паяют вторую сторону, а при желании возвращаются и переделывают первую.

Микросхемы с выводами паяют иначе. Сначала фиксируют одну ножку по углу и проверяют совмещение с площадками. Затем противоположный угол. И только потом, обильно нанеся флюс, ведут жало вдоль ряда выводов, позволяя припою растекаться самому. Излишки и перемычки снимают медной оплеткой, флюс при этом работает за вас.

Что реально паяется руками, а что нет, зависит от шага выводов, и это подробно разобрано в статье про корпуса микросхем и типоразмеры SMD. Ориентир: шаг 0,65 миллиметра паяльником берется уверенно, 0,5 миллиметра с навыком и увеличением, корпуса без выводов требуют фена, а BGA паяльником не паяется никак.

Выпайка: оплетка и отсос

Снять деталь обычно сложнее, чем поставить, потому что припой надо не расплавить, а убрать.

Медная оплетка это плетеная лента, пропитанная флюсом. Ее прикладывают к площадке, сверху прижимают жалом, и расплавленный припой втягивается в оплетку капиллярными силами. Идеальна для SMD, для снятия перемычек и для зачистки площадок перед новой пайкой.

Отсос припоя это подпружиненный поршень, который резко втягивает воздух. Хорош для сквозных отверстий: расплавили припой, поднесли, нажали, отверстие чистое.

Многовыводные детали вроде разъемов и микросхем в DIP снять поштучно сложно: пока греешь одну ножку, соседняя застывает. Тут либо чистят каждое отверстие отсосом и затем аккуратно выдавливают деталь, либо используют фен для одновременного прогрева.

Общее правило выпайки: добавляйте свежий припой перед тем, как снимать старый. Звучит парадоксально, но свежий припой приносит с собой флюс и улучшает теплопередачу, после чего вся масса снимается заметно легче.

Сводная таблица режимов

Уход за жалом

Жало это расходник, но при аккуратном обращении оно живет годами, а при неаккуратном выходит из строя за неделю.

Современное жало это медный стержень с железным покрытием и защитными слоями. Покрытие обеспечивает смачиваемость и защищает медь от растворения в припое. Разрушив покрытие, вы получаете жало, к которому припой не липнет вовсе.

Правила простые. Лудите жало сразу после нагрева и обязательно перед выключением: слой припоя защищает покрытие от окисления при остывании. Чистите о латунную стружку, а не постоянно о мокрую губку: губка дает резкий термоудар и со временем разрушает покрытие, ее уместно применять изредка. Никогда не зачищайте жало напильником или наждаком, это гарантированное уничтожение покрытия. Не держите паяльник включенным без дела, при простое покрытие выгорает.

Если жало перестало смачиваться, сначала попробуйте активатор или обильный флюс с припоем на разогретом жале. Иногда это спасает, но если покрытие разрушено механически, помогает только замена.

Безопасность без мифов

Вокруг пайки много страшилок, и стоит отделить реальные риски от выдуманных.

Реальный риск номер один это пары флюса. При 300 градусах испаряется именно флюс, канифоль и его составляющие, и именно этим дымом вы дышите. Он раздражает дыхательные пути, а при регулярной работе может вызывать чувствительность. Отсюда простое требование: проветривание, а лучше небольшой вытяжной вентилятор, отводящий дым в сторону от лица.

Про свинец честно. При температуре пайки свинец практически не испаряется, дым над паяльником это флюс, а не металл. Основной путь попадания свинца в организм бытовой: с рук в рот. Поэтому правило одно и его достаточно: мойте руки после пайки, не ешьте и не пейте за паяльным столом.

Ожоги. Самая частая травма, и обычно от жала, оставленного не на подставке, либо от капли припоя. Работайте в очках: капля припоя, отскочившая в глаз, это серьезно.

Электробезопасность. Не паяйте схему, находящуюся под напряжением, и обесточивайте устройство до полного разряда конденсаторов. Крупный электролит держит заряд после выключения долго, о чем написано в статье про виды и характеристики конденсаторов.

Типичные ошибки

• Припой подают на жало, а не к месту пайки. Флюс выгорает по дороге, поверхности остаются холодными, выходит бугорок без сцепления.
• Работают без флюса. Того, что в сердечнике припоя, часто не хватает, особенно при переделке.
• Берут самое тонкое жало. Площадь контакта мала, тепло не передается, приходится греть дольше и сильнее.
• Задирают температуру. Вместо решения проблемы получают выгоревшее жало, обугленный флюс и отслоившиеся площадки.
• Греют только вывод или только площадку. Припой прилипает к горячему и отворачивается от холодного.
• Шевелят деталь при застывании. Шов выходит зернистым и трещиноватым.
• Заливают точку припоем. Осмотреть такое соединение невозможно, а прочнее оно не становится.
• Применяют активный флюс. Паяет отлично, а через полгода разъедает дорожки.
• Не смывают флюс. Липкий налет собирает пыль и дает утечки в высокоомных цепях.
• Держат паяльник на точке дольше пяти секунд. Площадка отслаивается от платы, и восстановить ее сложно.

Частые вопросы

Почему припой скатывается шариком и не липнет?

Почти всегда причина в отсутствии флюса или в окисленной поверхности. Припой не смачивает окисел, поэтому собирается в каплю с резкой границей. Нанесите флюс на место пайки, убедитесь, что жало залужено и чистое, и повторите. Вторая по частоте причина это недостаточный прогрев: греть надо и вывод, и площадку одновременно, а температуру жала держать примерно на 100-130 градусов выше точки плавления припоя.

Какую температуру паяльника выставить?

Для оловянно-свинцового припоя от 280 до 320 градусов, для бессвинцового от 330 до 360. Правило простое: температура жала выше точки плавления припоя примерно на 100-130 градусов, потому что в момент касания холодной детали температура в точке контакта проваливается на 50-80 градусов. Ставить больше вредно: выгорает покрытие жала, обугливается флюс и отслаиваются контактные площадки.

Чем свинцовый припой отличается от бессвинцового?

Температурой плавления и поведением. Оловянно-свинцовый плавится при 183 градусах и переходит из твердого в жидкое сразу, поэтому шов застывает мгновенно и выходит блестящим. Бессвинцовый плавится около 217-220 градусов, хуже растекается, требует более горячего жала, а шов получается матовым, и это нормально. Для обучения и ремонта удобнее свинцовый, смешивать их в одном соединении нельзя.

Опасно ли паять дома?

При соблюдении простых правил нет. Основной реальный риск это не свинец, а пары флюса: при температуре пайки испаряется именно он, и этот дым раздражает дыхательные пути. Поэтому нужны проветривание или небольшая вытяжка, отводящая дым от лица. Свинец при 300 градусах практически не испаряется, его основной путь в организм бытовой, с рук, поэтому достаточно мыть руки после работы и не есть за паяльным столом.

Итог: пайка это не приклеивание, а образование сплава на границе металлов, и потому она требует чистой поверхности, флюса и одновременного прогрева обеих сторон. Практически все проблемы новичка снимаются тремя привычками: подавать припой к месту пайки, а не на жало, держать температуру выше точки плавления примерно на сто градусов и не жалеть флюса. Резисторы, конденсаторы, разъемы и полупроводники для тренировки и ремонта есть в каталоге Эиком.
