Резисторы: виды, характеристики и как выбрать

10.07.2026

Резистор кажется самой простой деталью в электронике, но за одним словом скрывается больше десятка разных типов: от копеечного углеродного до прецизионного фольгового, от подстроечника до мощной проволочной сборки. Выбрать не тот тип значит получить лишний шум, уплывающий номинал или сгоревший корпус. В статье разберем виды резисторов по конструкции и назначению, ключевые характеристики и практический алгоритм выбора под конкретную задачу.

Что делает резистор в схеме

Резистор это пассивный элемент, который оказывает току заданное сопротивление и превращает часть электрической энергии в тепло. На этом простом свойстве держатся десятки схемотехнических приемов. Резистор ограничивает ток через светодиод или базу транзистора, задает режим по постоянному току, формирует делитель напряжения, подтягивает логический вход к нужному уровню, гасит лишнее напряжение и работает шунтом для измерения тока.

При всей универсальности резисторы сильно отличаются друг от друга. Углеродный резистор за копейку и прецизионный фольговый оба честно показывают, скажем, 10 кОм, но ведут себя в схеме по-разному: разный уровень шума, разный уход номинала от нагрева, разная стабильность во времени. Понимание этих различий и есть суть грамотного выбора. Начнем с самой массовой группы, постоянных резисторов.

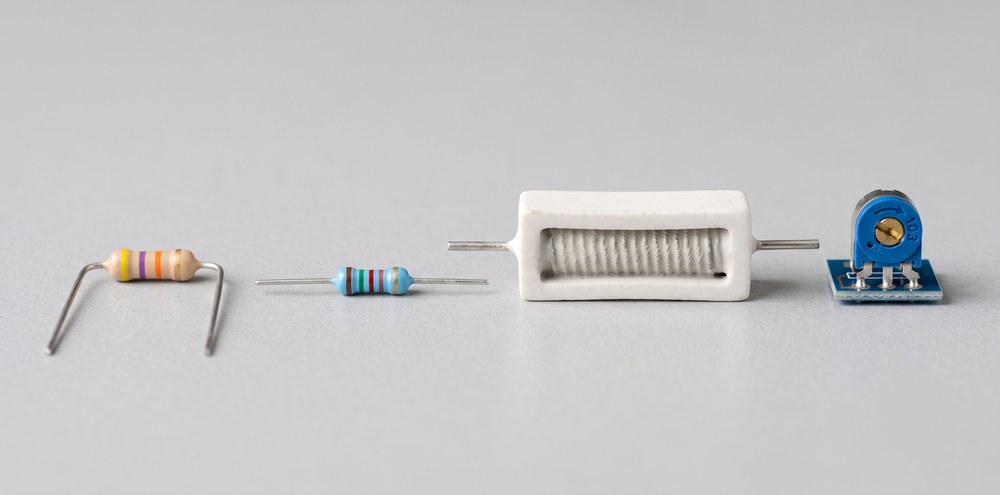

Постоянные резисторы: типы по материалу

У постоянного резистора сопротивление фиксировано на заводе. Внутри группы детали делят по резистивному материалу, и именно материал определяет цену, точность и шум.

Углеродные (углеродно-пленочные)

Самый дешевый и массовый тип. Резистивный слой это пленка углерода на керамическом основании. Типовой допуск 5 процентов, повышенный уровень собственного шума, заметный уход номинала от температуры. Годятся туда, где точность некритична: токоограничение, подтяжка, развязка. Именно углеродные резисторы чаще всего лежат в наборах для радиолюбителей.

Металлопленочные

Рабочая лошадка современной электроники. Вместо углерода напыляется тонкая металлическая пленка, обычно нихром. Результат: допуск 1 процент и точнее, низкий шум, хорошая температурная стабильность. Стоят немного дороже углеродных, но разница копеечная, поэтому в новых разработках по умолчанию берут именно металлопленку. Для аналоговых цепей, делителей и обратных связей это оптимальный выбор.

Металлооксидные

Похожи на металлопленочные, но резистивный слой это оксид металла. Главное отличие в стойкости: они лучше переносят перегрев и импульсные перегрузки. Применяются там, где важна надежность при повышенной температуре, например в цепях питания.

Проволочные

Резистивный элемент это проволока из сплава с высоким удельным сопротивлением (нихром, манганин, константан), намотанная на керамический каркас. Главный козырь это мощность: проволочные резисторы рассеивают от единиц до сотен ватт, встречаются модели на киловатт. Расплата за мощность это паразитная индуктивность от витков намотки, поэтому на высоких частотах их не применяют. Ставят в блоки питания, тормозные цепи, нагрузки.

Фольговые

Вершина точности. Резистивный элемент это тонкая металлическая фольга особого сплава. Допуск до 0,01 процента, температурный коэффициент в единицы ppm, отличная долговременная стабильность. Стоят дорого и применяются в измерительной технике, эталонах, прецизионной аналоговой аппаратуре. Для бытовой схемы это избыточно.

Тип	Типовой допуск	Шум	Где применяют
Углеродный	5%	высокий	токоограничение, подтяжка, бюджетные схемы
Металлопленочный	1% и точнее	низкий	аналог, делители, обратные связи
Металлооксидный	1-5%	средний	цепи питания, повышенная температура
Проволочный	0,1-5%	низкий на НЧ	мощные цепи, шунты, нагрузки
Фольговый	до 0,01%	очень низкий	измерения, эталоны, прецизионный аналог

Практический вывод из таблицы простой. Для 90 процентов бытовых задач берут металлопленочные резисторы: они точнее и тише углеродных при почти той же цене. Углеродные оправданы только экономией на больших партиях, а проволочные и фольговые это узкие специалисты под мощность и под точность соответственно.

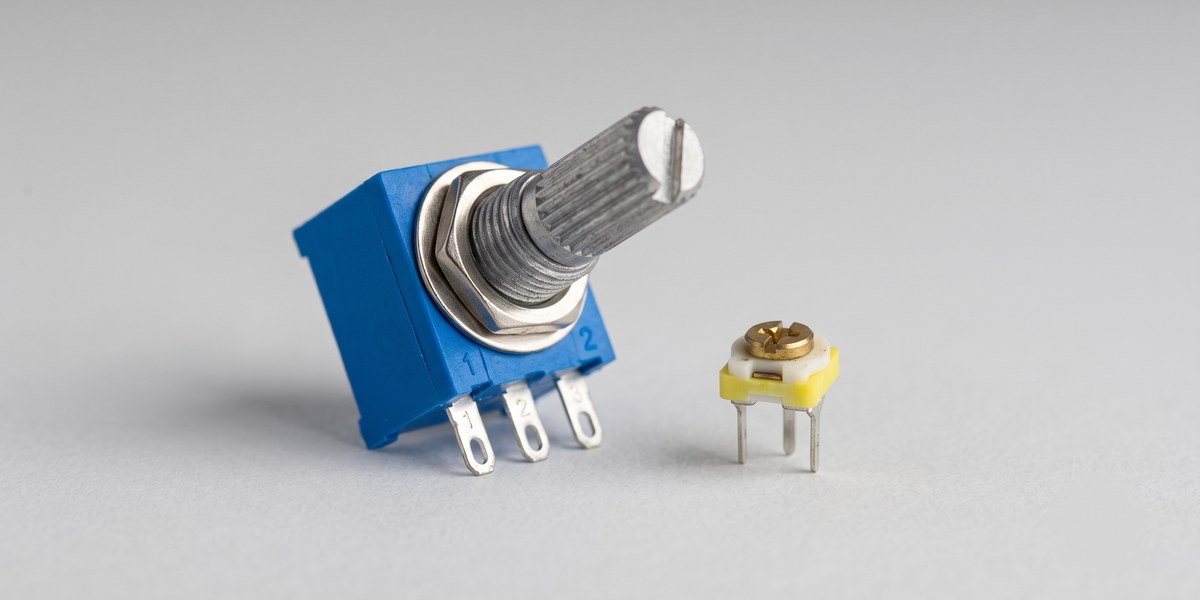

Переменные и подстроечные резисторы

У этих деталей сопротивление меняется движком по резистивной дорожке. Три вывода: два по краям дорожки, третий от подвижного контакта. Разделяют их по назначению и по частоте регулировки.

Переменные резисторы (потенциометры) рассчитаны на частую регулировку рукой: громкость, яркость, любой пользовательский регулятор. Ось выведена под ручку. Важный нюанс это характеристика дорожки. Линейная (маркировка B) меняет сопротивление пропорционально углу, логарифмическая (маркировка A) сначала медленно, потом резко. В регуляторах громкости ставят именно логарифмическую, потому что так человеческое ухо воспринимает громкость равномерно.

Подстроечные резисторы настраивают один раз при наладке и больше не трогают. У них нет удобной ручки, крутят отверткой, зато они компактнее и дешевле. Ставят для калибровки: подстройка опорного напряжения, установка тока, точная настройка порога. Ресурс у подстроечника меньше, он не рассчитан на тысячи циклов. Переменный резистор потенциометр и подстроечный резистор

Отдельно стоит помнить про два режима включения. Если задействованы все три вывода, деталь работает делителем напряжения (потенциометр). Если крайний вывод соединить со средним и использовать два контакта, получается регулируемое сопротивление, реостат. Реостатное включение удобно для регулировки тока.

Специальные резисторы

Отдельный класс это резисторы, сопротивление которых намеренно зависит от внешнего фактора. Строго говоря, это уже датчики, но по конструкции и обозначению они остаются резисторами.

Терморезисторы. Меняют сопротивление от температуры. У NTC сопротивление с нагревом падает, у PTC (позистор) растет. Применяют в термометрах, для ограничения пускового тока, для тепловой защиты.
Варисторы. Сопротивление резко падает при превышении порогового напряжения. Это защита от импульсных перенапряжений: в норме варистор невидим для схемы, при скачке он открывается и гасит выброс.
Фоторезисторы. Меняют сопротивление от освещенности: чем ярче свет, тем ниже сопротивление. Ставят в датчики света, автоматику уличного освещения.
Тензорезисторы. Меняют сопротивление при деформации. Основа тензодатчиков и электронных весов.

Эти детали нельзя заменить обычным резистором: их ценность именно в управляемом изменении номинала. Если в схеме стоит NTC или варистор, подбирать замену нужно строго по типу и параметрам.

SMD резисторы и сборки

Подавляющее большинство современных резисторов это чип-резисторы для поверхностного монтажа. У них нет выводов, деталь припаивается прямо на площадки платы. Типоразмер обозначают четырехзначным кодом: 0805 это 2,0 на 1,25 мм, 0603 это 1,6 на 0,8 мм, и так далее по уменьшению. Чем меньше корпус, тем ниже предельная мощность: у 0805 это около 0,125 Вт, у 0603 около 0,1 Вт. Как расшифровать цифробуквенный код номинала на таком корпусе, разобрано в отдельной статье про маркировку.

Резисторные сборки это несколько резисторов в одном корпусе. Удобны там, где нужно много одинаковых номиналов рядом: подтяжка шины данных, токоограничение для линейки светодиодов. Сборка экономит место и время монтажа. Встречаются в двух вариантах: с общей точкой (все резисторы одним выводом соединены вместе) и с независимыми парами выводов.

Ключевые характеристики при выборе

Какой бы тип вы ни выбрали, деталь описывается набором параметров. Первые три главные, остальные всплывают в специальных задачах.

Номинальное сопротивление. Основной параметр в омах, килоомах, мегаомах. Выпускается не любым, а по стандартным рядам E6, E12, E24 и точнее. Нужного значения между соседями ряда просто не существует, поэтому его набирают из доступных.
Допуск. Разброс реального номинала от заявленного: 5, 1, 0,1 процента. Для токоограничения хватит 5 процентов, для делителя или измерительной цепи нужен 1 процент и точнее.
Номинальная мощность. Сколько тепла корпус рассеет без перегрева. Про нее отдельный разговор ниже, это самая частая причина сгоревших резисторов.
Температурный коэффициент (ТКС). На сколько уходит сопротивление при нагреве. Критичен в точных и измерительных схемах.
Максимальное рабочее напряжение. Предел, выше которого возможен пробой. Всплывает в высоковольтных цепях и при работе с высокоомными номиналами.
Собственный шум. Важен во входных каскадах усилителей, где сигнал слаб. Здесь углеродные проигрывают металлопленочным.

Мощность: почему корпус берут с запасом

Через резистор течет ток, и на нем выделяется тепло по формуле P = I в квадрате умножить на R, или, что то же самое, P = U умножить на I, где U это падение напряжения на самом резисторе. Если рассеиваемая мощность превысит номинал корпуса, резистор перегреется: сначала уплывет номинал, потом потемнеет корпус, а следом деталь уйдет в обрыв. Проволочные резисторы разной мощности и чип-резистор для сравнения размеров

Считаем на примере. Резистор 100 Ом, ток через него 50 мА. Мощность: 0,05 в квадрате умножить на 100 = 0,25 Вт. Казалось бы, подходит корпус 0,25 Вт, но это работа на пределе. Правило простое: берите корпус с запасом минимум в два раза. Здесь нужен резистор 0,5 Вт. Гасящий резистор в цепи питания, который срезает 12 В при токе 100 мА, рассеивает уже 1,2 Вт, и по правилу двойного запаса под него берут корпус 2 Вт, а лучше 5 Вт с теплоотводом.

Мощность резистора не связана с его сопротивлением. Резистор 100 Ом бывает и на 0,125 Вт, и на 50 Вт: это детали одного номинала, но разного размера и разной цены. При заказе всегда указывайте оба параметра.

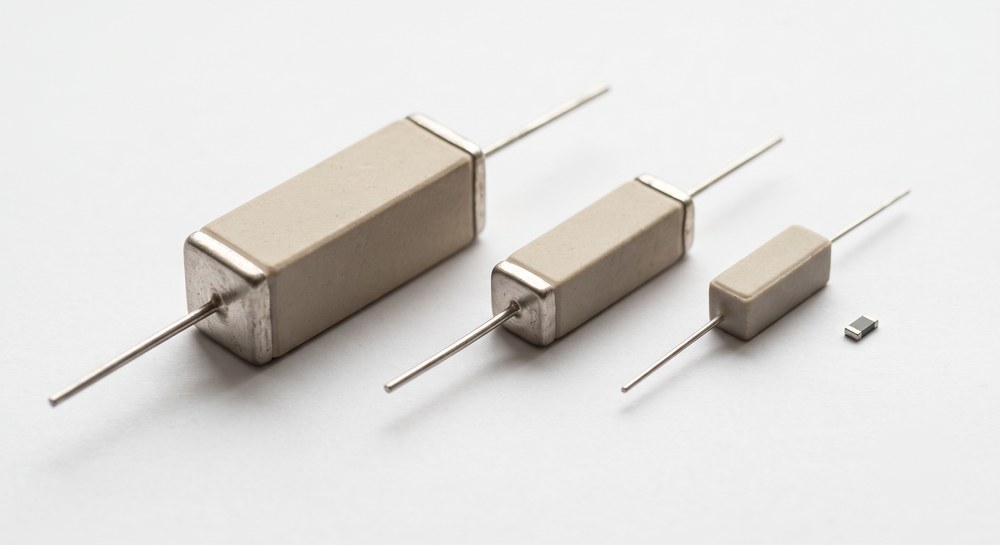

Габарит корпуса растет вместе с мощностью, это видно и на выводных деталях, и на SMD. Поэтому, когда в схеме предвидится заметный ток или высокое гасимое напряжение, мощность становится таким же обязательным параметром выбора, как и само сопротивление.

Температурный коэффициент и точность

ТКС показывает, на сколько миллионных долей (ppm) меняется сопротивление при нагреве на один градус. Пока схема работает при комнатной температуре, этим можно пренебречь. Но стоит детали нагреться, у мощных резисторов это норма, и уход номинала становится ощутимым.

Сравним на цифрах резистор 10 кОм при нагреве на 50 градусов. У дешевого углеродного с ТКС около 250 ppm на градус уход составит 1,25 процента, то есть 125 Ом. У металлопленочного с ТКС 50 ppm уже только 0,25 процента, 25 Ом. У прецизионного фольгового с ТКС 15 ppm всего 0,075 процента, менее 8 Ом. Для токоограничения эти доли процента незаметны. А вот в делителе опорного напряжения или в измерительной цепи такой дрейф напрямую превращается в погрешность прибора, и там экономить на ТКС нельзя.

Отсюда практический принцип: точность и ТКС нужны ровно там, где номинал участвует в вычислении результата. В делителях, обратных связях усилителей, токоизмерительных шунтах, опорных цепях берут металлопленку с допуском 1 процент или прецизионные детали. Там, где резистор просто ограничивает ток, гонка за точностью это выброшенные деньги.

Алгоритм выбора резистора

Сведем все вместе в рабочую последовательность. Пройдите по шагам, и деталь подберется без ошибок.

Посчитайте номинал. По закону Ома или по формуле конкретной схемы. Округлите до ближайшего значения ряда E24, а для точных цепей E96.
Определите ток и мощность. Найдите ток через резистор, посчитайте P = I в квадрате умножить на R и заложите двойной запас по корпусу.
Выберите допуск. Токоограничение и подтяжка это 5 процентов. Делители, обратные связи, измерения это 1 процент и точнее.
Оцените нагрев и ТКС. Если деталь будет заметно греться и ее номинал важен для точности, берите низкий ТКС, металлопленку или прецизионный тип.
Выберите конструкцию. Серийная плата это SMD нужного типоразмера. Макет и ремонт это выводной. Большая мощность это проволочный.
Проверьте особые условия. Высокое напряжение, высокая частота, слабый сигнал на входе усилителя. Под каждое из этих условий есть свои требования к типу.

Частая практическая ситуация это когда точного номинала нет под рукой. Резисторы соединяют: последовательно сопротивления складываются (два по 10 кОм дают 20 кОм), параллельно считаются по формуле R = R1 умножить на R2 и разделить на сумму (два по 10 кОм дают 5 кОм). Так, номинал 50 Ом, которого нет в ряду E24, легко получить из двух параллельных резисторов по 100 Ом. Подобрать подходящие детали любого типа, номинала и мощности можно в каталоге резисторов Эиком с фильтрами по всем параметрам.

Частые вопросы

Чем металлопленочный резистор лучше углеродного?

У металлопленочного меньше допуск (1 процент против 5), ниже собственный шум и лучше температурная стабильность. При этом разница в цене копеечная. Поэтому в новых схемах по умолчанию берут металлопленку, а углеродные оставляют для самых бюджетных задач.

Можно ли заменить резистор большей мощности на меньшую?

Наоборот можно и нужно: резистор большей мощности того же номинала всегда подойдет, он просто крупнее и меньше греется. А вот ставить менее мощный, чем требует расчет, нельзя, он перегреется и уйдет в обрыв. Номинал при этом должен совпадать.

Что означают буквы A и B на переменном резисторе?

Это тип характеристики дорожки. B это линейная зависимость сопротивления от угла поворота, A это логарифмическая. Для регуляторов громкости берут логарифмическую (A), для большинства прочих регулировок линейную (B). Обозначения у части азиатских и европейских производителей могут различаться, уточняйте по даташиту.

Как получить нестандартный номинал?

Соединением стандартных. Последовательно сопротивления складываются, параллельно уменьшаются по формуле произведение на сумму. Двумя-тремя резисторами из ряда E24 набирается практически любое нужное значение, а для ответственных цепей проще сразу взять деталь из более точного ряда E96.

Резюме: сначала считают номинал и мощность, затем под задачу выбирают допуск, ТКС и конструкцию. Металлопленка закрывает большинство случаев, проволочные берут под мощность, прецизионные под точность, а специальные резисторы под конкретный физический параметр. Весь ассортимент, от чип-резисторов до мощных проволочных, с фильтрами по параметрам и наличием на складе есть в каталоге Эиком.
