Как проверить резистор мультиметром: пошаговая инструкция

12.07.2026

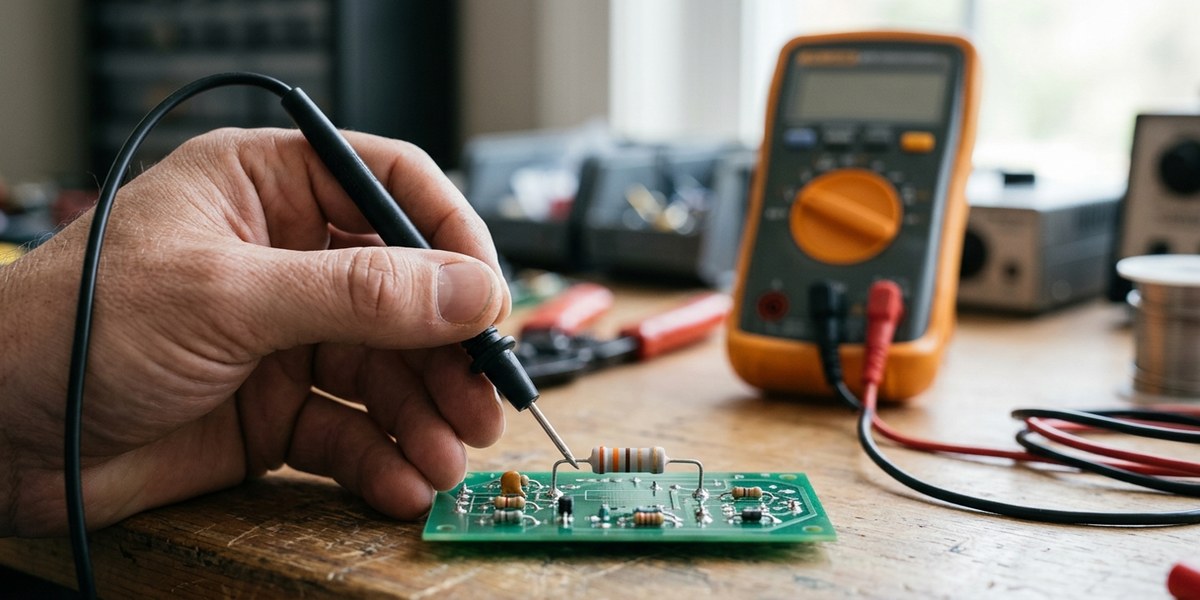

Резистор выглядит исправным, а схема не работает. Внешний вид обманчив: деталь с виду целая может иметь внутренний обрыв, а номинал незаметно уплыть за пределы допуска. Единственный надежный способ проверки это измерение мультиметром. В статье разберем пошагово, как проверить постоянный, переменный и SMD резистор, как учесть сопротивление щупов и как отличить исправную деталь от мертвой.

Как выходят из строя резисторы

У резистора линейная вольт-амперная характеристика и очень простое устройство, поэтому ломается он редко и предсказуемо. Основных исходов два.

Обрыв. Самый частый отказ. Внутренняя резистивная пленка или проволока перегорает, и деталь перестает проводить ток. Мультиметр в этом случае показывает бесконечное сопротивление. Причина обычно в перегрузке по мощности: через резистор пошел ток больше расчетного, деталь перегрелась и прогорела.

Уход номинала. Сопротивление медленно уплывает от заводского значения, чаще в сторону увеличения, из-за старения, перегрева или влаги. Деталь как бы работает, но ее номинал уже вне допуска, и схема ведет себя неправильно. Это самый коварный случай: визуально все в порядке, а параметр не тот.

Пробой, то есть короткое замыкание с падением сопротивления почти до нуля, для резисторов явление редкое, в отличие от полупроводников. Поэтому при диагностике в первую очередь проверяют обрыв и уход номинала.

Начинают всегда с визуального осмотра. Потемневший, вздувшийся или потрескавшийся корпус, следы копоти это почти верный признак перегрева. Но осмотр ничего не гарантирует: деталь может выглядеть новой при полном внутреннем обрыве. Поэтому глаза это только первый шаг, а решает измерение.

Визуальный осмотр: на что смотреть

Перед тем как браться за мультиметр, потратьте несколько секунд на осмотр. Часть неисправностей видна глазами, и это экономит время. Тревожные признаки такие:

Потемнение или почернение корпуса. След перегрева. Резистор долго работал за пределом мощности, его слой деградировал, номинал почти наверняка уплыл.
Вздутие, трещины, сколы. Механическое или тепловое разрушение корпуса. Такую деталь меняют, даже если она еще что-то показывает.
Отслоение краски и маркировки, пузыри на поверхности. Признак сильного нагрева в прошлом.
Обугленные или отломанные выводы, холодная пайка. Возможен обрыв в месте соединения, а не в самом теле резистора.

Важно помнить обратное правило: целый и чистый корпус не гарантирует исправность. Внутренний обрыв резистивного слоя снаружи не виден вообще, поэтому даже безупречную на вид деталь при подозрении проверяют прибором. Осмотр отсекает очевидный брак, а измерение выносит окончательный вердикт.

Подготовка: питание, выпайка, режим

Три условия, без которых измерение будет неверным.

Обесточьте схему. Измерять сопротивление можно только на цепи без питания. Поданное напряжение исказит показания и может повредить прибор. Если рядом есть конденсаторы, разрядите их.
Выпаяйте хотя бы один вывод. Пока резистор впаян в плату, параллельно ему подключены другие элементы, и прибор покажет не его сопротивление, а всей окружающей цепи. Достаточно отпаять один вывод, чтобы изолировать деталь.
Выберите режим и предел. Переключатель в сектор Ω. Если номинал известен по маркировке, ставьте ближайший предел выше него: для резистора 47 кОм это предел 200 кОм. Если номинал неизвестен, начните со старшего предела и понижайте его, пока на дисплее не появится значение с максимальным числом знаков после запятой: так измерение точнее всего. У приборов с автоматическим выбором диапазона предел искать не нужно, прибор подберет его сам. Как прочитать номинал по кольцам, разобрано в статье о цветовой маркировке резисторов. Общие правила работы с прибором собраны в инструкции как пользоваться мультиметром.

Проверка щупов и вычет их сопротивления

Перед измерением стоит проверить сам прибор и щупы. Включите режим Ω и замкните щупы между собой. Исправный мультиметр покажет ноль или доли ома. При разомкнутых щупах на дисплее будет единица или OL, это признак разрыва, то есть бесконечного сопротивления. Так вы убеждаетесь, что прибор в порядке.

Показание при замкнутых щупах это не мусор, а полезная величина: собственное сопротивление щупов, обычно около 0,3 Ом. При измерении крупных номиналов оно роли не играет, но когда меряете резистор на единицы ом, его нужно вычесть из результата. Замкнули щупы, увидели 0,3 Ом, запомнили. Потом измерили резистор, получили, скажем, 5,0 Ом, вычли 0,3 и получили реальные 4,7 Ом. Без этой поправки маленький номинал всегда будет казаться завышенным.

Обратная крайность это высокоомные резисторы в сотни килоом и мегаомы. Здесь появляется другая помеха: сопротивление воздуха, влаги и вашего тела становится сравнимо с измеряемым. Если взяться пальцами за оба вывода мегаомного резистора, параллельно подключится тело, и прибор покажет значение заметно ниже реального. Поэтому высокоомные детали держат строго за изоляцию щупов, а измерение проводят на сухой поверхности.

Проверка постоянного резистора по шагам

Собираем все вместе в короткую последовательность.

Обесточьте плату, при необходимости отпаяйте один вывод резистора.
Переведите мультиметр в режим Ω, выберите предел выше ожидаемого номинала.
Замкните щупы, запомните их сопротивление для последующего вычета.
Прижмите щупы к выводам резистора. Полярность значения не имеет, резистор одинаков в обе стороны.
Снимите показание, при малых номиналах вычтите сопротивление щупов.
Сравните результат с номиналом и его допуском.

Не касайтесь металлических жал щупов и выводов пальцами: сопротивление вашего тела подключится параллельно и занизит показание, особенно на высокоомных резисторах. Держите щупы за изоляцию.

Примеры измерений с числами

Теория оживает на конкретных деталях. Допуск задает коридор, в который обязано попасть показание исправного резистора.

Пример 1: резистор 220 Ом, допуск 5 процентов

Считаем границы: 5 процентов от 220 это 11 Ом, значит исправная деталь покажет от 209 до 231 Ом. Прижимаем щупы, на дисплее, к примеру, 217,8 Ом. Вычитаем 0,3 Ом на щупы, получаем 217,5 Ом. Значение внутри коридора, резистор исправен.

Пример 2: резистор 4,7 кОм, допуск 5 процентов

5 процентов от 4700 это 235 Ом, коридор от 4465 до 4935 Ом. Если прибор показывает около 4,7 кОм, деталь в норме. Если вместо этого на дисплее единица или OL, это обрыв, резистор под замену. А вот показание, например, 5,6 кОм означает, что номинал уплыл вверх за пределы допуска: деталь формально проводит ток, но использовать ее нельзя.

Пример 3: маленький номинал 4,7 Ом

Здесь сопротивление щупов уже сравнимо с измеряемым. Прибор показал 5,0 Ом, вычитаем 0,3 Ом щупов, получаем реальные 4,7 Ом. Без вычета вы бы записали деталь в бракованные, хотя она исправна.

Таблица: годен или под замену

Свод показаний и их трактовки.

Что на дисплее	Что это значит	Вывод
Номинал в пределах допуска	деталь в норме	исправен
Единица или OL на любом пределе	бесконечное сопротивление	обрыв, под замену
Значение заметно выше номинала	номинал уплыл вверх	вне допуска, под замену
Ноль или доли ома вместо номинала	короткое замыкание	пробой (редко), под замену
Показание скачет, не стоит на месте	плохой контакт или деталь на плате	прижать щупы, выпаять вывод

Напомним про округление показаний прибора: дешевый мультиметр сам имеет погрешность 1-2 процента, поэтому небольшое расхождение с номиналом в пределах суммарного допуска это норма, а не повод браковать деталь.

Проверка переменного резистора

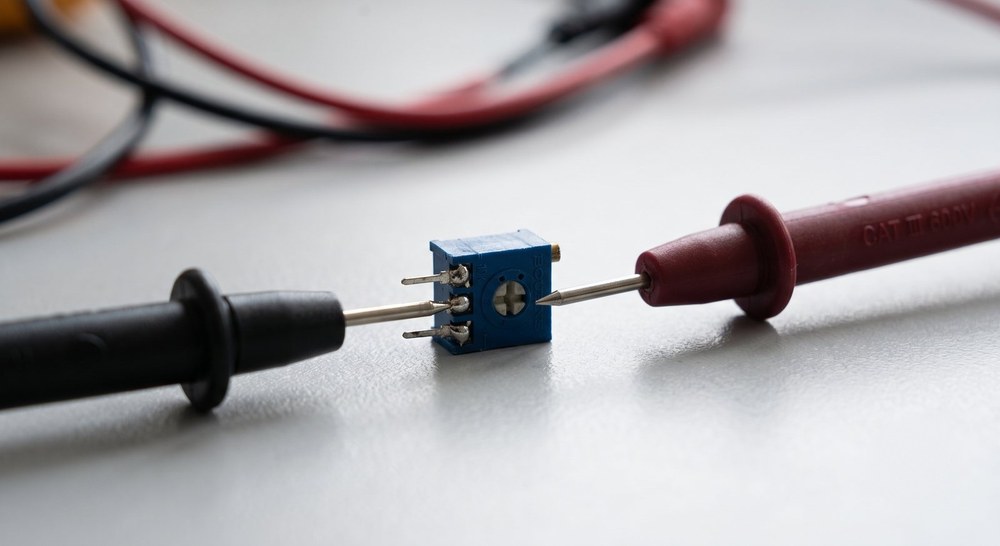

У переменного резистора и потенциометра три вывода: два крайних от концов резистивной дорожки и средний от подвижного контакта. Проверка идет в два этапа. Проверка переменного резистора мультиметром по выводам

Полное сопротивление. Подключите щупы к двум крайним выводам. Прибор покажет номинал детали, указанный на корпусе. Если вместо номинала обрыв, дорожка перегорела, деталь под замену.

Ход движка. Оставьте один щуп на крайнем выводе, второй переставьте на средний. Медленно вращайте ось от края до края и следите за дисплеем. У исправной детали сопротивление меняется плавно, без скачков и пропаданий. Рывки, скачки в бесконечность или зоны, где показание замирает, означают износ или загрязнение дорожки. Такой потенциометр и дает те самые хрипы и щелчки в регуляторе громкости. Для чистой регулировки его меняют.

Проверка SMD резистора

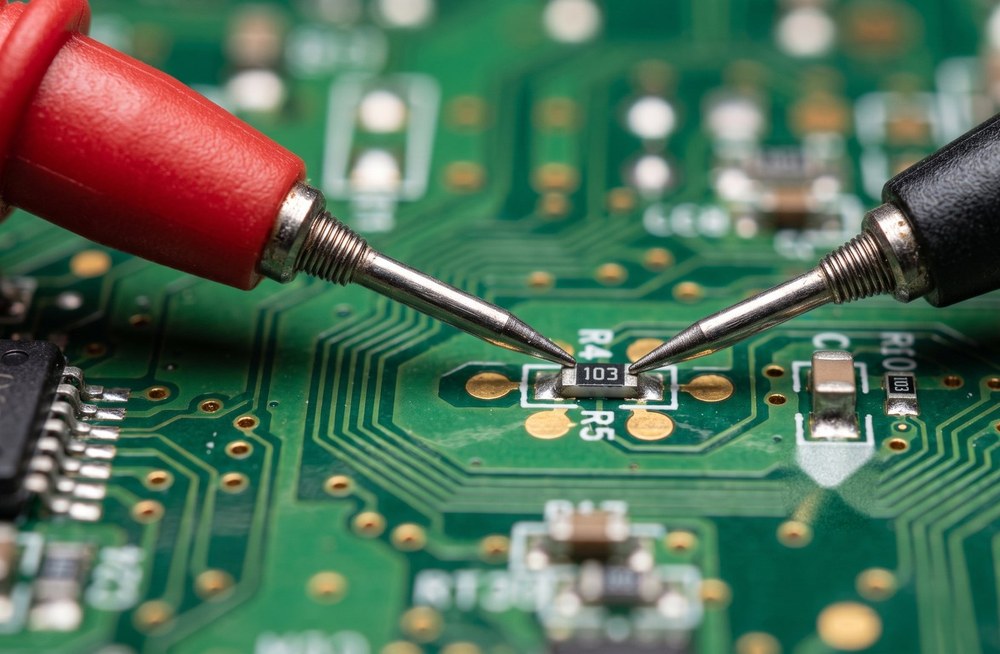

Чип-резистор проверяют так же в режиме Ω, но есть нюанс: у него нет выводов, и отпаять один конец, не сняв деталь целиком, не получится. Поэтому SMD резистор либо проверяют прямо на плате, помня про искажение от параллельных цепей, либо выпаивают полностью феном или двумя паяльниками. Проверка SMD резистора щупами мультиметра на плате

Прижимать щупы к крошечным контактам SMD удобнее тонкими заостренными наконечниками, обычные толстые жала легко перекрывают сразу две площадки и дают ложный контакт. Номинал у SMD зашифрован цифровым кодом на корпусе, и показание сверяют с ним. Как расшифровать этот код, разобрано в статье про маркировку резисторов. Подобрать чип-резистор на замену нужного типоразмера и номинала можно в разделе чип-резисторов Эиком.

Можно ли мерить, не выпаивая

Иногда выпаивать не хочется, и деталь пробуют мерить прямо на плате. Это допустимо для быстрой прикидки, но с важной оговоркой: параллельно проверяемому резистору почти всегда подключены другие элементы, и они занижают показание. Например, если рядом стоит такой же резистор параллельно, прибор вместо 10 кОм покажет 5 кОм. Поэтому результат на плате трактуют осторожно: если показание сильно ниже номинала, это может быть влияние соседей, а не поломка. А вот честный обрыв виден и на плате: если деталь оборвана, а параллельных путей нет, прибор покажет бесконечность. Для точного вердикта вывод все равно отпаивают. Какие бывают резисторы и чем они отличаются, разобрано в отдельной статье про виды резисторов.

Частые вопросы

Нужно ли выпаивать резистор для проверки?

Для точного измерения да, хотя бы один вывод. На плате параллельные цепи занижают показание, и исправную деталь можно принять за неисправную или наоборот. Быстро оценить обрыв можно и не выпаивая, но окончательный вердикт по номиналу дают только на снятой детали.

Что показывает мультиметр, если резистор сгорел?

Чаще всего единицу или OL, то есть бесконечное сопротивление: это обрыв. Реже сгоревшая деталь показывает сопротивление намного выше номинала. Короткое замыкание с околонулевым показанием у резисторов бывает крайне редко.

Почему прибор показывает не точный номинал?

Три причины складываются: собственный допуск резистора (обычно 5 процентов), погрешность самого мультиметра (1-2 процента) и, для малых номиналов, неучтенное сопротивление щупов. Если показание попадает в суммарный коридор допуска, деталь исправна.

Можно ли проверить резистор в режиме прозвонки?

Только грубо. Прозвонка запищит на низкоомных резисторах, где сопротивление ниже порога срабатывания, обычно это десятки ом. Но она не покажет точное значение и не поймает уход номинала. Для полноценной проверки используют режим Ω.

Итог: обесточить, выпаять вывод, режим Ω, вычесть щупы, сравнить с допуском. Пять шагов отделяют исправную деталь от мертвой. Резисторы любых номиналов и типов на замену, от выводных до прецизионных SMD, с фильтрами по параметрам есть в каталоге резисторов Эиком.
