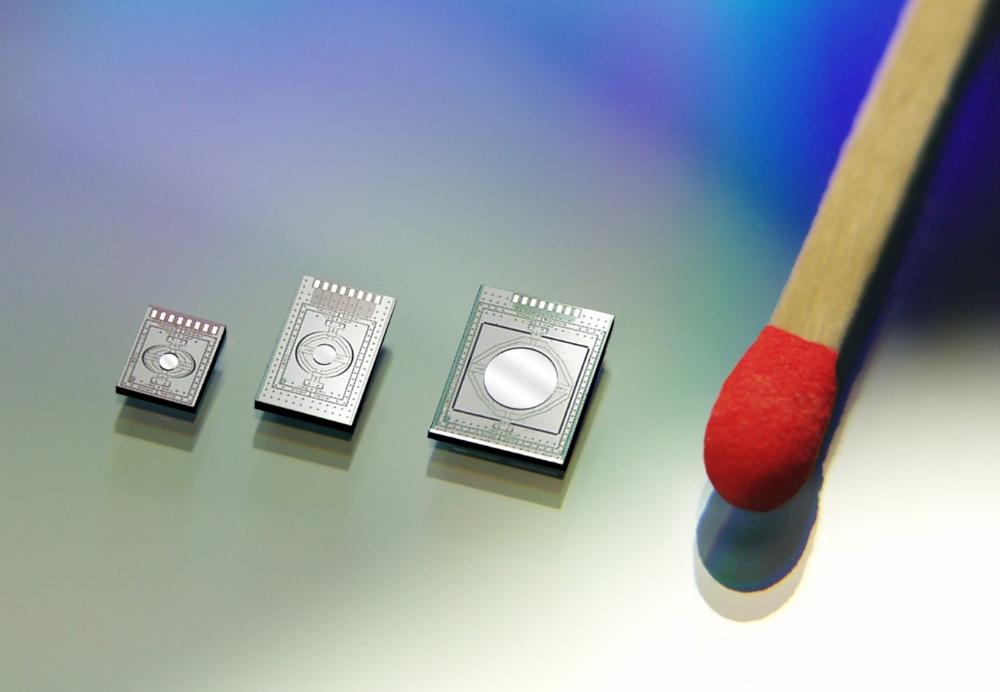

Fraunhofer IPMS создает новое поколение высокочувствительных ИК-сенсоров
Современные инфракрасные датчики становятся все более востребованными в промышленности, медицине, системах безопасности и интеллектуальном транспорте. Однако возможности существующих решений во многом ограничены характеристиками применяемых термоэлектрических материалов. Исследователи немецкого Института фотонных микросистем Fraunhofer IPMS намерены преодолеть это ограничение, разработав новое поколение высокочувствительных термоэлектрических инфракрасных сенсоров с улучшенными эксплуатационными характеристиками.
Новая технология объединяет эффективные материалы и CMOS-производство
Специалисты Fraunhofer IPMS совместно с компаниями Heimann Sensor и Институтом исследований твердого тела и материалов имени Лейбница (IFW Dresden) работают над созданием технологической базы для выпуска перспективных матриц инфракрасных датчиков. Ключевой особенностью проекта стало применение высокоэффективных термоэлектрических материалов, которые впервые интегрируются в производственный процесс, совместимый с технологией CMOS.
Такой подход позволит значительно повысить чувствительность сенсорных элементов без отказа от массовых методов изготовления полупроводниковых устройств. В результате разработчики рассчитывают получить инфракрасные матрицы, способные фиксировать изменения температуры менее 20 мК, при этом размер каждого пикселя составит менее 45 мкм.
Достижение подобных характеристик существенно расширит функциональные возможности тепловизионных систем и создаст основу для появления новых поколений компактных и высокоточных датчиков.
Почему существующие инфракрасные датчики нуждаются в модернизации
Термоэлектрические инфракрасные сенсоры широко применяются для бесконтактного измерения температуры различных объектов, а также формирования тепловых изображений. Сегодня такие устройства используются в системах промышленного контроля, автоматизации инженерных сетей зданий, оборудовании для мониторинга технологических процессов и комплексах безопасности.
Несмотря на широкое распространение подобных решений, их чувствительность во многом определяется свойствами используемых термопар. Именно этот фактор становится основным ограничением при необходимости регистрации минимальных температурных изменений.
Для устранения существующих ограничений в новом проекте реализовано сразу несколько ключевых технологических решений:
- применение высокоэффективных термоэлектрических материалов — вместо традиционных материалов используются новые соединения с более высокой эффективностью преобразования тепловой энергии в электрический сигнал. Это позволяет существенно увеличить чувствительность инфракрасных датчиков и повысить точность измерений.
- разработка новой архитектуры MEMS-структур — специалисты создают усовершенствованную конструкцию микроэлектромеханических элементов, обеспечивающую более эффективную работу термоэлектрических материалов и стабильные характеристики сенсорных матриц.
- комплексное повышение эффективности сенсоров — сочетание новых материалов и оптимизированной MEMS-конструкции позволит регистрировать значительно более слабые изменения инфракрасного излучения, что повысит температурное разрешение и расширит возможности применения датчиков в медицине, промышленности, системах безопасности и автономном транспорте.
Повышенная чувствительность открывает новые сферы применения
Рост температурного разрешения способен существенно расширить области использования инфракрасных сенсоров. Одним из наиболее перспективных направлений считается медицина. Высокая чувствительность тепловизионных матриц позволит обнаруживать едва заметные температурные аномалии, которые могут сопровождать воспалительные процессы или ранние стадии развития некоторых заболеваний.
Кроме того, технология представляет интерес для систем ухода за пожилыми людьми. Высокоточные инфракрасные датчики смогут использоваться для автоматического обнаружения падений, контроля чрезвычайных ситуаций и дистанционного мониторинга состояния человека без применения носимых устройств.
Автономный транспорт и промышленность получат новые возможности
Высокая чувствительность инфракрасных матриц востребована не только в медицинской сфере. Значительный потенциал новая технология имеет и для автономного транспорта, промышленной диагностики, тепловизионного контроля и коммерческих и бытовых устройств.
| Область применения | Возможности новых инфракрасных сенсоров | Практический эффект |
|---|---|---|
| Автономный транспорт | Высокочувствительные тепловые матрицы обеспечивают более точное обнаружение объектов по их инфракрасному излучению. | Повышение надежности систем технического зрения, улучшенное распознавание людей, животных и препятствий при недостаточной освещенности или плохой погоде. |
| Промышленная диагностика | Использование сенсоров с улучшенным температурным разрешением для контроля состояния оборудования и технологических процессов. | Раннее выявление перегрева, неисправностей и отклонений в работе производственных систем, что позволяет снизить риск аварий и простоев. |
| Тепловизионный контроль | Регистрация минимальных температурных изменений при выполнении бесконтактных измерений. | Расширение возможностей промышленной термографии, повышение точности контроля качества продукции и эффективности мониторинга процессов. |
| Коммерческие и бытовые устройства | Снижение стоимости и повышение доступности высокоточных инфракрасных решений. | Появление новых сегментов применения сенсоров в системах безопасности, автоматизации зданий и интеллектуальных устройствах. |
Таким образом, новая технология позволит не только повысить характеристики профессиональных тепловизионных систем, но и сделать инфракрасные датчики более доступными для широкого спектра современных электронных устройств.
Fraunhofer IPMS совершенствует MEMS-технологию производства
Одним из ключевых участников проекта выступает институт Fraunhofer IPMS, отвечающий за разработку и адаптацию технологических процессов MEMS. В рамках проекта специалисты интегрируют новые термоэлектрические слои, оптимизируют производственные операции и изготовят демонстрационные образцы микросхем, подтверждающие работоспособность новой концепции.
Параллельно ведется подготовка к внедрению разработанных материалов в существующую 200-миллиметровую производственную линию института. Такой подход позволит в дальнейшем организовать серийный выпуск перспективных сенсорных элементов без кардинального изменения производственной инфраструктуры.
Реализация проекта будет проходить в несколько последовательных этапов:
- Создание пассивных сенсорных матриц — на первом этапе специалисты разработают экспериментальные массивы инфракрасных датчиков без встроенной управляющей электроники. Они будут использоваться для проверки работоспособности новой конструкции, оценки характеристик термоэлектрических материалов и подтверждения эффективности разработанной MEMS-технологии.
- Испытания и оптимизация технологии — после изготовления демонстрационных образцов исследователи проведут комплексные испытания, позволяющие оптимизировать конструкцию сенсоров, производственные процессы и параметры новых материалов перед следующим этапом разработки.
- Разработка активных сенсорных массивов — на заключительной стадии проекта будут созданы инфракрасные матрицы со встроенной CMOS-электроникой управления. Интеграция схем обработки сигналов непосредственно в сенсорный массив повысит функциональность устройств, ускорит обработку данных и значительно упростит их внедрение в современные медицинские, промышленные и автомобильные системы.
По итогам проекта разработчики планируют довести демонстрационные образцы до четвертого уровня технологической готовности (TRL 4), подтвердив работоспособность ключевых решений в условиях, максимально приближенных к реальной эксплуатации.
Итоги
Разработка Fraunhofer IPMS демонстрирует перспективный подход к созданию нового поколения инфракрасных сенсоров, сочетающих высокоэффективные термоэлектрические материалы с CMOS-совместимыми технологиями производства. Повышенная чувствительность, компактные размеры пикселей и возможность последующей интеграции с управляющей электроникой открывают широкие перспективы для применения таких датчиков в медицине, промышленной автоматизации, интеллектуальном транспорте, системах безопасности и других областях. После завершения исследований подобные решения смогут стать основой более точных, компактных и доступных тепловизионных систем.
