Цветовая маркировка резисторов: как определить номинал по полоскам

Цветные полоски на корпусе резистора это не украшение, а полноценный паспорт детали. По ним определяют сопротивление, допуск и даже температурную стабильность без единого прибора. В этой статье разберем систему цветовой маркировки от и до: полная таблица, пошаговый алгоритм чтения, примеры расчета для 4 и 5 полос и коды SMD резисторов.

Содержание

• Зачем резисторам цветные полоски
• Как устроена маркировка: 3, 4, 5 и 6 полос
• Полная таблица цветовой маркировки
• Как читать номинал: алгоритм и примеры расчета
• С какого конца читать полоски
• Частые ошибки при чтении маркировки
• Ряды номиналов E24 и E96
• Шпаргалка: цвета ходовых номиналов
• Маркировка SMD резисторов
• Буквенно-цифровая маркировка
• Как проверить номинал мультиметром
• Частые вопросы

Зачем резисторам цветные полоски

Выводной резистор это цилиндр диаметром от 1,5 до 5 миллиметров. Напечатать на таком корпусе цифры, которые останутся читаемыми после пайки, нагрева и лет работы в приборе, практически невозможно: мелкий шрифт выгорает и стирается. Поэтому еще в середине прошлого века производители перешли на кольцевую цветовую маркировку, а позже ее закрепил международный стандарт IEC 60062, которому соответствует и российский ГОСТ 28883-90.

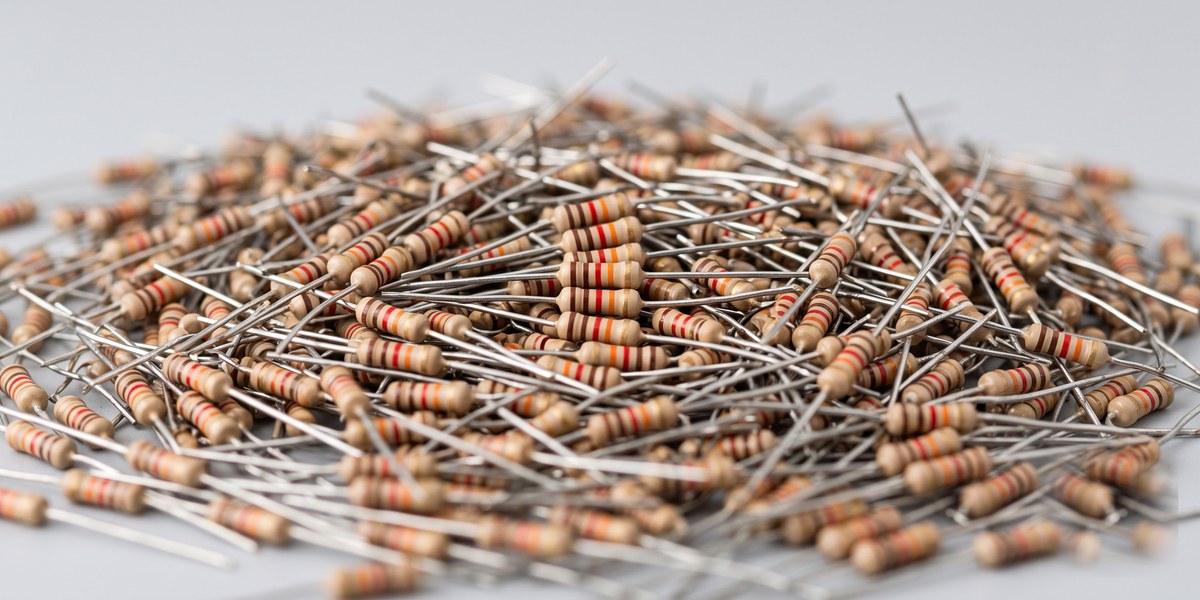

У колец есть и второе преимущество: они опоясывают корпус целиком, поэтому номинал виден с любой стороны. Как бы деталь ни легла на плату или в россыпь, переворачивать ее не нужно. Для инженера, монтажника и радиолюбителя чтение полосок это базовый навык: он экономит время при ремонте, входном контроле и сортировке резисторов из общей кучи.

Цветовой код кодирует три или четыре параметра: значащие цифры сопротивления, десятичный множитель, допуск и иногда температурный коэффициент. Разберем, как эти параметры распределяются по кольцам.

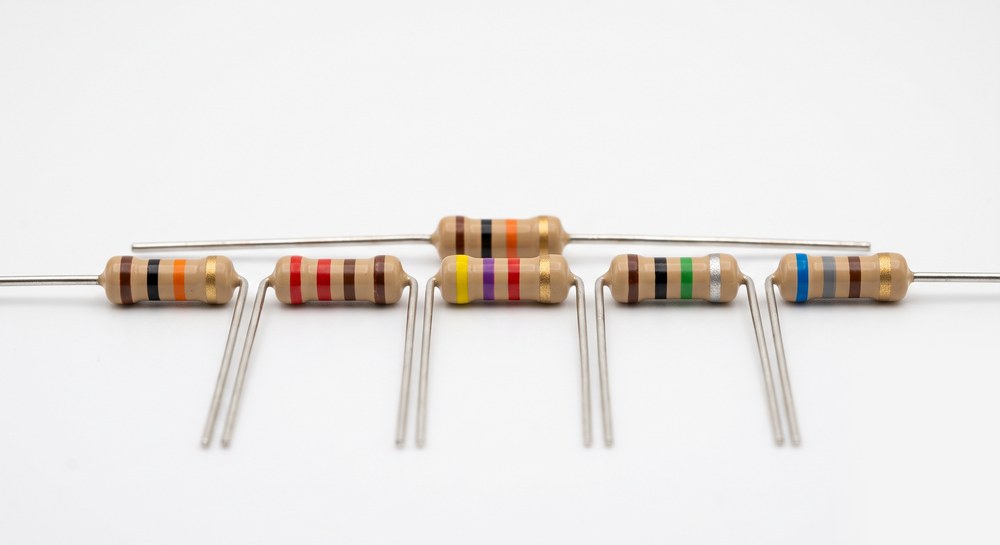

Как устроена маркировка: 3, 4, 5 и 6 полос

Количество колец зависит от точности резистора. Логика единая: сначала идут значащие цифры, затем множитель, затем допуск.

3 полосы

Самый редкий вариант, встречается на старых и самых дешевых деталях. Первые два кольца это значащие цифры, третье множитель. Полосы допуска нет, а ее отсутствие само по себе означает допуск плюс-минус 20 процентов.

4 полосы

Классика для резисторов общего применения с допуском 5 и 10 процентов. Первые два кольца значащие цифры, третье множитель, четвертое допуск. Четвертая полоса почти всегда золотая или серебряная и обычно отделена от остальных увеличенным зазором.

5 полос

Стандарт для точных резисторов с допуском 1 и 2 процента. Значащих цифр уже три, четвертое кольцо множитель, пятое допуск. Три значащие цифры позволяют закодировать номиналы точных рядов, например 10,5 кОм или 4,99 кОм.

6 полос

То же, что 5 полос, плюс шестое кольцо с температурным коэффициентом сопротивления (ТКС). Он показывает, на сколько миллионных долей уходит сопротивление при нагреве на один градус. Такие резисторы ставят в измерительные цепи, где важна стабильность.

Полная таблица цветовой маркировки

Таблица универсальна для 3, 4, 5 и 6 полос. Отличается только то, какие столбцы задействованы.

Запомнить порядок проще, чем кажется. Цифры от 2 до 7 идут строго по радуге: красный, оранжевый, желтый, зеленый, синий, фиолетовый. Ниже радуги стоят черный ноль и коричневая единица, выше серая восьмерка и белая девятка. Один раз уложив в голове эту картинку, таблицу открывают только ради допусков и ТКС.

Обратите внимание на две вещи. Во-первых, золотой и серебряный цвета не бывают значащими цифрами, они работают только множителем или допуском. Во-вторых, множители меньше единицы (золотой и серебряный) нужны для низкоомных резисторов: без них номинал вроде 2,2 Ом закодировать было бы нечем.

Как читать номинал: алгоритм и примеры расчета

Алгоритм одинаковый для любого числа полос:

1. Определите, где первая полоса, и сориентируйте резистор (как это сделать, разберем в следующем разделе).
2. Выпишите значащие цифры: две для 4 полос, три для 5 и 6 полос.
3. Умножьте полученное число на множитель из предпоследнего кольца.
4. Последнее кольцо даст допуск, у 6-полосных предпоследним параметром идет допуск, а последним ТКС.

Пример 1: четыре полосы

Резистор с кольцами: коричневый, черный, красный, золотой. Цифры 1 и 0 дают число 10. Множитель красный, то есть умножаем на 100. Получаем 1000 Ом, или 1 кОм. Золотое кольцо означает допуск 5 процентов. Итог: 1 кОм ±5%, реальное сопротивление лежит в границах от 950 до 1050 Ом.

Пример 2: четыре полосы, крупный номинал

Кольца: желтый, фиолетовый, оранжевый, золотой. Цифры 4 и 7 дают 47, множитель оранжевый, умножаем на 1000. Итог: 47 кОм ±5%. Это один из самых ходовых номиналов ряда E24.

Пример 3: пять полос

Кольца: коричневый, черный, черный, красный, коричневый. Три значащие цифры 1, 0, 0 дают 100. Множитель красный, умножаем на 100 и получаем 10 000 Ом. Последнее коричневое кольцо это допуск 1 процент. Итог: 10 кОм ±1%.

Пример 4: низкоомный резистор

Кольца: красный, красный, золотой, золотой. Цифры 2 и 2 дают 22, золотой множитель означает умножение на 0,1. Итог: 2,2 Ом ±5%. Такие номиналы ставят в токоизмерительные шунты и цепи защиты.

Пример 5: шесть полос

Кольца: коричневый, черный, черный, оранжевый, коричневый, красный. Значащие цифры 1, 0, 0 дают 100, оранжевый множитель умножает на 1000. Пятое коричневое кольцо это допуск 1 процент, шестое красное температурный коэффициент 50 ppm/°C. Итог: 100 кОм ±1% с ТКС 50 ppm/°C. При нагреве такой детали на 40 градусов сопротивление уйдет всего на 0,2 процента, поэтому шестиполосные резисторы и ставят в измерительные тракты.

С какого конца читать полоски

Главная ошибка новичков это чтение маркировки задом наперед. Перепутать направление легко, а номинал при этом меняется до неузнаваемости. Ориентируйтесь по трем признакам:

• Зазор. Полоса допуска отделена от группы значащих колец увеличенным промежутком. Читайте от плотной группы к одиночному кольцу.
• Цвет последнего кольца. Золотое и серебряное кольца не бывают первыми. Если с одного края видите золото или серебро, это допуск, значит читать нужно с противоположной стороны.
• Положение и ширина колец. У большинства производителей первая полоса сдвинута ближе к выводу, а у части серий одно из крайних колец нанесено заметно шире остальных, это тоже подсказка, что перед вами край маркировки.

Если резистор старый, цвета выгорели и уверенности нет, не гадайте: посчитайте оба варианта и сверьте их с рядом стандартных номиналов. Существуют ряды E6, E12, E24 и E96, и реальный номинал обязан принадлежать одному из них. Число 47 в ряду E24 есть, а вот числа 74 там нет, значит верным будет первый вариант прочтения. Финальную точку всегда ставит измерение мультиметром.

Частые ошибки при чтении маркировки

Даже с таблицей под рукой ошибиться несложно. Вот пять ситуаций, на которых чаще всего спотыкаются и новички, и опытные монтажники в спешке.

• Чтение с другого конца. Самая массовая ошибка, ее мы подробно разобрали выше. Кольца желтый-фиолетовый читаются как 47, а в обратную сторону как 74, и такого номинала в стандартных рядах просто нет. Сомневаетесь: проверяйте оба варианта по ряду.
• Путаница похожих цветов. На выгоревшем или запыленном корпусе коричневый легко спутать с красным, а красный с оранжевым. Итог: вместо 1 кОм читается 2 кОм. Смотрите полоски при ярком дневном свете, под лупой, а спорный номинал перепроверяйте прибором.
• ТКС приняли за допуск. У шестиполосного резистора последнее кольцо это температурный коэффициент, а допуск стоит пятым. Если прочитать такой корпус как пятиполосный, все цифры сдвинутся и номинал выйдет фантастическим.
• Забытый дробный множитель. Золотое кольцо в позиции множителя делит число на 10, серебряное на 100. Невнимательное чтение превращает 2,2 Ом в 220 Ом, а такая замена в цепи защиты заканчивается ремонтом посерьезнее.
• Игнорирование допуска. Для развязки по питанию 5 процентов роли не играют, но в плече делителя напряжения или в измерительной цепи разброс номинала напрямую уходит в погрешность. Туда ставят детали с допуском 1 процент и точнее, у них 5 полос.

Ряды номиналов E24 и E96

Номиналы резисторов не произвольны: промышленность выпускает их по стандартным рядам E6, E12, E24, E48, E96 и E192. Цифра в названии это количество номиналов на декаду, то есть на диапазон от 1 до 10. Чем точнее ряд, тем гуще сетка значений и тем меньше допуск деталей.

Самый ходовой ряд E24 с допуском 5 процентов выглядит так: 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1. Любой реальный номинал это число из ряда, умноженное на степень десятки: 47 Ом, 470 Ом, 4,7 кОм, 47 кОм и так далее.

Знание рядов дает два практических инструмента. Первый: самопроверка чтения маркировки, о которой говорилось выше. Если расшифровка дала 74 кОм, вы ошиблись направлением, потому что числа 74 нет ни в E24, ни в E96. Второй: подбор замены. Когда точного номинала нет под рукой, берут ближайшего соседа по ряду, и для большинства некритичных цепей разница в один шаг E24 незаметна.

Шпаргалка: цвета ходовых номиналов

Онлайн калькулятор цветовой маркировки удобен за компьютером, но в мастерской быстрее работает шпаргалка. Ниже собраны самые ходовые номиналы ряда E24 в четырехполосном исполнении: найдите знакомую комбинацию, и таблица цветов не понадобится вовсе.

Четвертая полоса у деталей из этой таблицы обычно золотая, то есть допуск 5 процентов. Обратите внимание на повторяющиеся пары: коричневый-черный дает 10, красный-красный 22, желтый-фиолетовый 47. Три пары цветов плюс множитель закрывают львиную долю номиналов в бытовой и промышленной технике.

Маркировка SMD резисторов

На чип-резисторах для поверхностного монтажа места под кольца нет, поэтому там используют цифробуквенные коды.

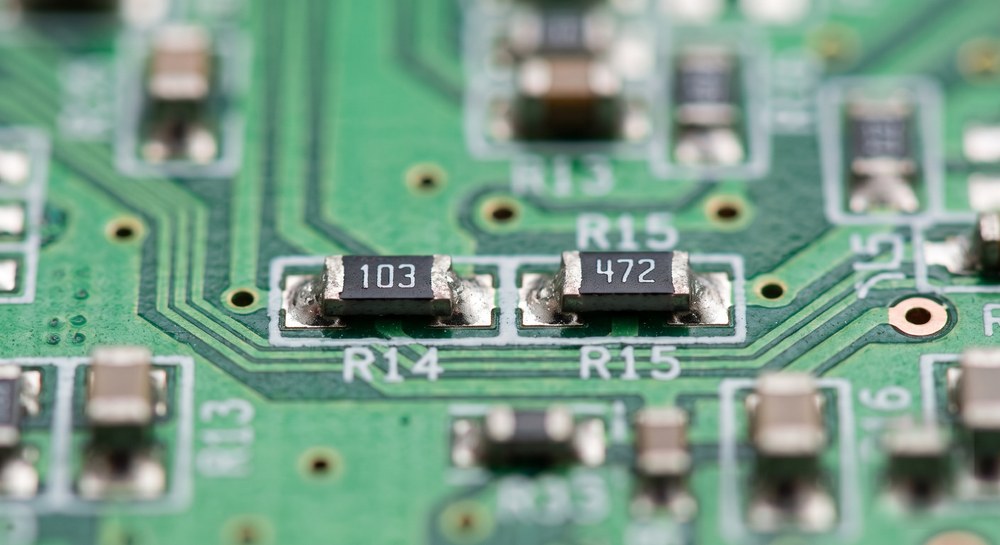

Три цифры. Первые две это значащие цифры, третья степень десятки. Код 103 читается как 10 с тремя нулями, то есть 10 кОм. Код 472 это 4700 Ом, или 4,7 кОм. Именно так маркирован, например, чип-резистор ROYAL OHM 1206S4J0102T5E: код 102 на корпусе означает 1 кОм.

Четыре цифры. Схема та же, но значащих цифр три. Код 1002 это 100 с двумя нулями, то есть 10 кОм. Четырехзначный код указывает на точную деталь с допуском 1 процент.

Буква R вместо запятой. Для номиналов меньше 100 Ом букву R ставят на место десятичного разделителя: 4R7 это 4,7 Ом, R047 это 0,047 Ом.

Ноль на корпусе. Код 0 или 000 означает резистор с нулевым сопротивлением. Это не брак и не заглушка, а перемычка: ей соединяют дорожки на плате там, где обычную перемычку поставить нельзя, и оставляют возможность разорвать цепь при настройке.

Код EIA-96. На мелких точных чипах встречается двухзначный код с буквой: цифры задают позицию номинала в ряду E96, буква множитель. Код 01C расшифровывается как 100 из таблицы E96, умноженные на 100, итого 10 кОм. Без таблицы EIA-96 такой код не прочитать, держите ее под рукой или пользуйтесь онлайн-декодером.

Буквенно-цифровая маркировка

На отечественных резисторах вроде МЛТ и на импортных деталях покрупнее вместо колец встречается надпись: номинал закодирован цифрами и буквой. Буква обозначает единицу измерения и одновременно стоит на месте десятичной запятой: R или E это омы, K килоомы, M мегаомы. Код 4К7 читается как 4,7 кОм, К47 как 0,47 кОм, то есть 470 Ом, 1М0 как 1 МОм, а 220R как 220 Ом.

Такая система жива до сих пор: ее используют на мощных и высоковольтных резисторах, где корпус позволяет печать, и на старых советских деталях, которых полно в ремонтном фонде и на складских остатках. Допуск в этой маркировке кодируют буквой после номинала, например J означает 5 процентов, F один процент.

Как проверить номинал мультиметром

Цветовой код сообщает, каким резистор должен быть, а мультиметр показывает, какой он на самом деле. Проверка занимает секунды: переведите прибор в режим измерения сопротивления, выберите предел чуть выше ожидаемого номинала и прижмите щупы к выводам. Деталь при этом должна быть выпаяна из схемы хотя бы одним выводом, иначе параллельные цепи исказят показания.

Один нюанс для низких номиналов: у самих щупов есть сопротивление порядка десятых долей ома. Перед измерением резистора на единицы ом замкните щупы между собой, запомните показание и вычтите его из результата, иначе исправная деталь покажется завышенной.

Расхождение с расчетом в пределах допуска это норма. Если же прибор показывает бесконечность, резистор в обрыве, а заметно заниженное сопротивление у пленочных резисторов встречается после перегрева. В обоих случаях деталь под замену.

Частые вопросы

Что означает одна черная полоса на резисторе?

Единственное черное кольцо посередине корпуса это выводной резистор с нулевым сопротивлением, то есть перемычка. Как и SMD собрат с кодом 0, он соединяет дорожки на плате и позволяет при необходимости разорвать цепь.

Можно ли определить мощность резистора по полоскам?

Нет, мощность в цветовом коде не кодируется. Ее оценивают по габаритам корпуса: чем деталь длиннее и толще, тем больше ватт она рассеивает. Типовой ряд для выводных резисторов: 0,125, 0,25, 0,5, 1 и 2 Вт, а точные размеры для конкретной серии смотрят в даташите производителя.

Как быть, если цвета выгорели и не читаются?

Рассмотрите кольца под лупой при ярком дневном свете, посчитайте оба направления чтения и сверьте результаты с рядом E24: реальный номинал обязан в нем присутствовать. Окончательный ответ даст измерение мультиметром на выпаянной детали.

Итог простой: таблица цветов, пять примеров из этой статьи и мультиметр под рукой закрывают вопрос чтения маркировки полностью. А подобрать замену сгоревшей детали или набрать номиналы под новый проект можно в каталоге Эиком: в разделе резисторов больше 700 тысяч позиций, от выводных до прецизионных SMD, с фильтрами по номиналу, мощности и допуску.
