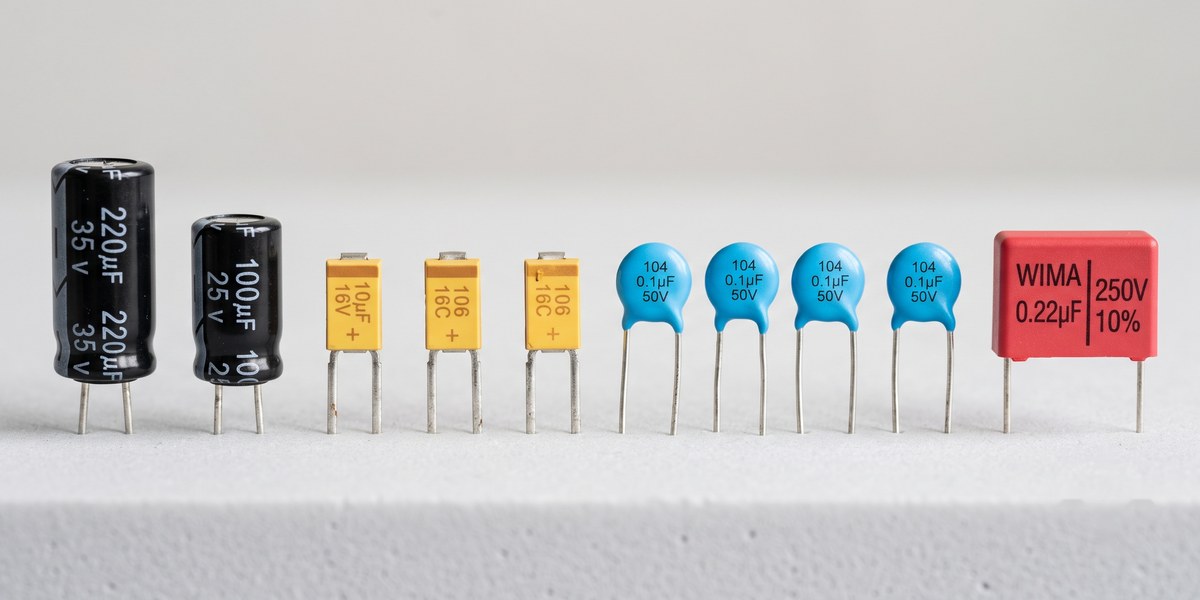

Конденсаторы: виды, характеристики и как выбрать

Конденсатор это второй по массовости пассивный компонент после резистора, и при этом чемпион по количеству ошибок при замене. Электролит, впаянный не той стороной, взрывается. Керамика, взятая без запаса, теряет половину емкости прямо в схеме. Тантал без запаса по напряжению сгорает коротким замыканием. В статье разберем виды конденсаторов по типу диэлектрика, их честные сильные и слабые стороны и правила выбора, которые уберегут от этих сценариев.

Содержание

• Что делает конденсатор в схеме
• Главные характеристики
• Керамические конденсаторы
• Алюминиевые электролитические
• Танталовые
• Пленочные
• Суперконденсаторы
• Сравнительная таблица типов
• Как выбрать конденсатор: алгоритм
• Типичные ошибки
• Частые вопросы

Что делает конденсатор в схеме

Конденсатор это две проводящие обкладки, разделенные диэлектриком. Он накапливает заряд, когда напряжение растет, и отдает его, когда напряжение проседает. На этом простом поведении держатся четыре главные роли.

Сглаживание питания. Крупный конденсатор на выходе блока питания принимает пульсации на себя: подпитывает нагрузку в провалах и забирает излишки на пиках. Развязка и фильтрация. Мелкая керамика возле каждой микросхемы гасит высокочастотные помехи по питанию. Разделение сигналов. Конденсатор пропускает переменную составляющую и не пропускает постоянную, на этом строятся межкаскадные связи в усилителях. Времязадающие цепи. Скорость заряда конденсатора через резистор задает интервалы в таймерах и генераторах.

Роль определяет требования. Для сглаживания нужна большая емкость и стойкость к пульсациям, для развязки скорость и низкое внутреннее сопротивление, для времязадающих цепей стабильность номинала. Универсального конденсатора не существует, поэтому и типов так много.

Главные характеристики

Емкость. Измеряется в фарадах, но фарада огромна, поэтому на практике живут дольные единицы: микрофарады, нанофарады и пикофарады. Перевод простой: 1 мкФ = 1000 нФ = 1000000 пФ. Емкость выпускается по стандартным рядам, как и сопротивления у резисторов, о рядах мы подробно рассказывали в статье про виды резисторов.

Номинальное напряжение. Максимум, который деталь держит без пробоя. Стандартная лестница: 6,3, 10, 16, 25, 35, 50, 63, 100 В и выше. Работать на пределе нельзя, правило запаса разберем в алгоритме выбора.

Допуск. Разброс реальной емкости. У электролитов он огромный, минус 20 плюс 20 процентов и шире, у пленочных и точной керамики от 1 до 5 процентов.

ESR, эквивалентное последовательное сопротивление. Внутреннее сопротивление конденсатора. Чем оно ниже, тем лучше деталь гасит пульсации и меньше греется. Для фильтров питания и импульсных схем это второй по важности параметр после емкости.

Ток утечки и температурный диапазон. Утечка критична в времязадающих цепях и батарейных устройствах. Температура задает и надежность, и срок службы, особенно у электролитов.

Керамические конденсаторы

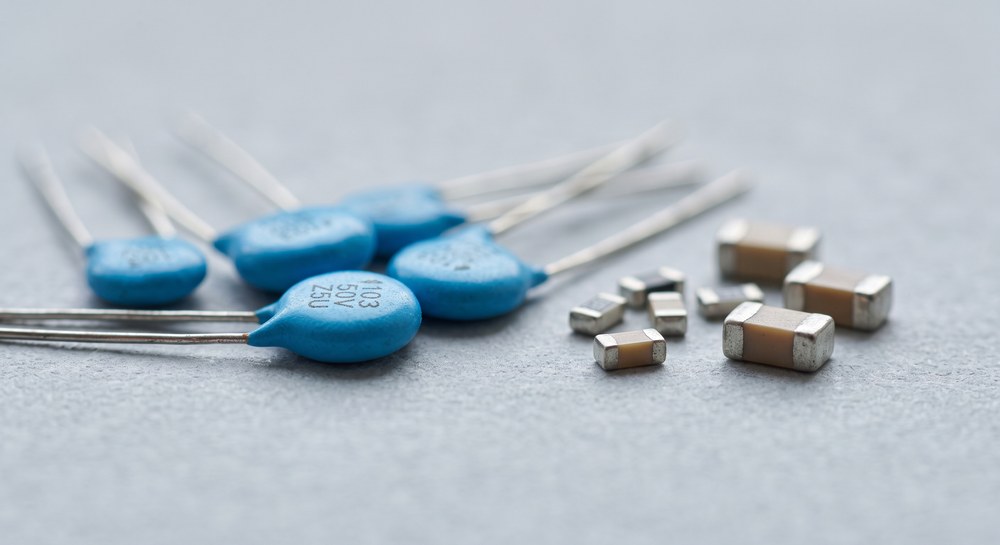

Самый массовый тип: маленькие дисковые с выводами и крошечные многослойные SMD чипы, которые тысячами стоят на любой современной плате. Диэлектрик здесь керамика, и ее сорт делит детали на два непохожих класса.

Класс 1, обозначения C0G или NP0. Емкость стабильна как скала: температурный уход около 30 миллионных долей на градус, старения нет, от приложенного напряжения емкость не зависит. Расплата: удельная емкость мала, номиналы обычно до единиц нанофарад. Это выбор для времязадающих цепей, фильтров и колебательных контуров, где номинал должен держаться.

Класс 2, обозначения X7R, X5R, Y5V. Емкость на порядки выше при том же размере, но она плавает. X7R уходит на 15 процентов в рабочем диапазоне температур, Y5V может потерять больше половины на краях диапазона. И главный подводный камень, о котором молчат каталоги: емкость класса 2 проседает под постоянным напряжением. Чип, на котором написано 4,7 мкФ, под номинальным напряжением может реально давать на 30-80 процентов меньше. Чем меньше корпус и выше диэлектрическая проницаемость, тем сильнее эффект. Поэтому мелкую керамику класса 2 в ответственные места берут с запасом по номиналу и по напряжению.

Сильные стороны всей керамики: копеечная цена, крошечные размеры, отличная работа на высоких частотах, нет полярности. Слабые: хрупкость (чипы трескаются при изгибе платы) и капризы класса 2.

Алюминиевые электролитические

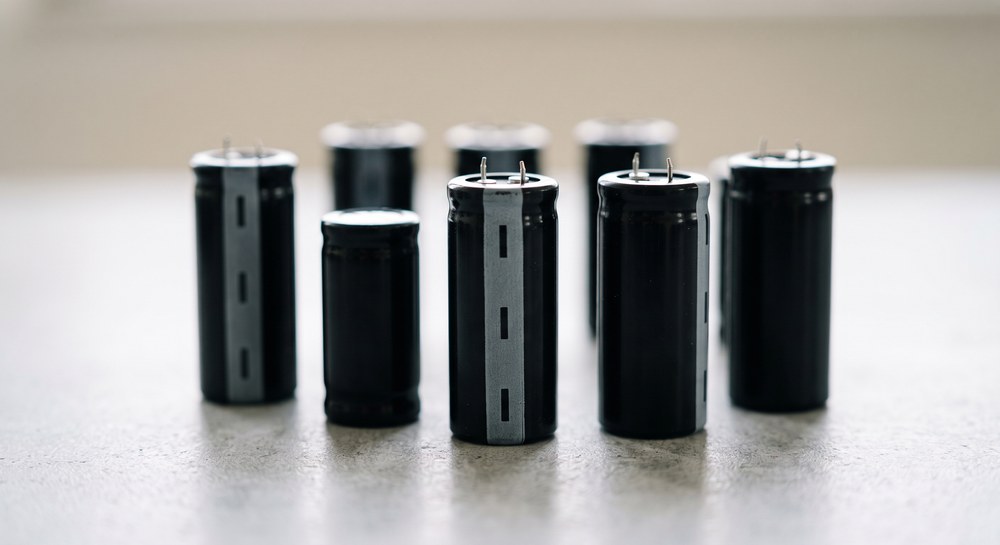

Узнаваемые бочонки на платах блоков питания. Внутри рулон алюминиевой фольги, пропитанный жидким электролитом. Такая конструкция дает главный козырь: огромную емкость за небольшие деньги, от единиц микрофарад до сотен тысяч. Поэтому в сглаживании питания электролитам замены нет.

Первая особенность, о которой обязан помнить каждый: полярность. У электролита есть плюс и минус, на корпусе минусовой вывод помечен светлой полосой со знаком минус. Переполюсовка запускает разогрев и газообразование внутри, корпус вздувается, а дальше срабатывает защитная насечка на крышке, в худшем случае с хлопком и разбросом электролита. Это не страшилка, а самый частый финал невнимательной замены.

Вторая особенность: электролит стареет. Жидкость внутри постепенно высыхает, емкость падает, ESR растет, и блок питания начинает сбоить. Скорость старения задает температура. В паспорте пишут ресурс при максимальной температуре, например 2000 часов при 105 градусах, и работает грубое правило: каждые 10 градусов ниже удваивают срок. Тот же конденсатор при 65 градусах проживет уже около 32000 часов, это 3,7 года непрерывной работы. Отсюда два практических вывода: в горячие места ставят серии на 105 градусов, а не на 85, и не размещают электролиты вплотную к радиаторам.

Третье: у обычных электролитов высокий ESR и слабая работа на высоких частотах. Поэтому классическая пара на плате выглядит так: электролит берет на себя низкочастотные пульсации, а керамический чип рядом добивает высокочастотные помехи. Они не заменяют, а дополняют друг друга.

Танталовые

Формально это тоже электролитические конденсаторы, но с твердым диэлектриком из оксида тантала. На плате выглядят как капли или прямоугольные SMD корпуса с полосой. Полоса у тантала отмечает плюс, ровно наоборот относительно алюминиевых, и это ловушка, на которой горят даже опытные монтажники.

Сильные стороны: высокая удельная емкость при крошечных размерах, стабильность, низкая утечка, долгий срок службы без высыхания. За это их любят в компактной технике, от телефонов до медицинских приборов.

Слабая сторона одна, но серьезная: отказ тантала это короткое замыкание, часто с возгоранием. Провоцируют его переполюсовка, бросок тока и работа близко к номинальному напряжению. Отсюда железное правило: танталовый конденсатор выбирают так, чтобы рабочее напряжение не превышало половины номинального. В цепь 12 В ставят тантал минимум на 25 В: рабочие 12 В это 48 процентов от номинала, в допустимых рамках. Экономия на этом запасе заканчивается выгоревшей дорожкой.

Пленочные

Диэлектрик здесь полимерная пленка: полиэстер, полипропилен и другие. Это спокойные и предсказуемые детали: нет полярности, точный и стабильный номинал, ничтожная утечка, отличная стойкость к импульсным токам и напряжениям, долгий срок службы без старения.

За это их ставят в цепи, где важна точность и надежность: времязадающие и измерительные цепи, снабберы в импульсных преобразователях, разделительные конденсаторы в аудиотехнике. Отдельная специальность это помехоподавляющие конденсаторы классов X и Y, которые работают прямо в сетевых цепях 230 В: они спроектированы и сертифицированы на безопасный отказ, и заменять их обычными пленочными или керамическими нельзя.

Минусы: при больших емкостях пленка громоздкая и дорогая, поэтому в сглаживании питания она электролиты не заменяет.

Суперконденсаторы

Их же называют ионисторами. Емкость измеряется уже не микрофарадами, а целыми фарадами, единицами и десятками. Расплата: низкое номинальное напряжение, обычно 2,7-5,5 В на элемент, и заметное внутреннее сопротивление.

Ниша суперконденсаторов это резервное питание: удержать часы реального времени, память настроек или небольшой контроллер на время пропадания сети. Заряжаются быстрее аккумулятора, переживают сотни тысяч циклов, не боятся мороза так, как литий. Заменой аккумулятору для длительного питания они не становятся: энергии в них все же на порядки меньше.

Сравнительная таблица типов

Как выбрать конденсатор: алгоритм

1. Определите роль. Сглаживание, развязка, разделение сигнала, времязадающая цепь или резерв энергии. Роль сразу сужает выбор до одного-двух типов из таблицы.
2. Задайте емкость. Из расчета схемы или из документации на микросхему. Помните про просадку класса 2 под напряжением и про разброс электролитов.
3. Возьмите запас по напряжению. Рабочее напряжение цепи умножьте минимум на полтора и округлите вверх по стандартной лестнице. Для цепи 12 В это минимум 16 В, спокойный выбор 25 В. Для тантала правило жестче: номинал вдвое выше рабочего.
4. Проверьте ESR и ток пульсаций. Для фильтров импульсных источников берите серии с низким ESR и нормированным током пульсаций.
5. Учтите температуру. Рядом с горячими элементами только электролиты на 105 градусов, а лучше пленка или керамика.
6. Выберите конструктив. Серийная плата это SMD, макетирование и ремонт это выводные корпуса.

Подобрать деталь по всем этим параметрам удобно фильтрами в каталоге конденсаторов Эиком: тип, емкость, напряжение, ESR, температурный ряд и типоразмер задаются прямо в выдаче.

Типичные ошибки

• Переполюсовка электролита. Вздутие и хлопок. Перед пайкой сверьте полосу: у алюминиевых на полосе минус, у танталовых плюс.
• Напряжение впритык. Конденсатор на 16 В в цепи 15 В формально проходит, фактически живет на пределе и стареет ускоренно. Полуторный запас обязателен.
• Тантал без двойного запаса. Единственный тип, который отказывает коротким замыканием с огнем. Половина номинала и ни вольтом больше.
• Y5V в ответственном месте. Емкость этой керамики гуляет в разы от температуры и напряжения. Для развязки сойдет, для фильтра или таймера нет.
• Замена 105-градусного электролита на 85-градусный. В горячем блоке питания такая замена сокращает ресурс вчетверо.
• Работа с заряженным конденсатором. Крупный электролит держит заряд долго. Перед измерением и пайкой разрядите его резистором, а как безопасно проверять детали прибором, мы разбирали в инструкции как пользоваться мультиметром.

Частые вопросы

Можно ли поставить конденсатор на большее напряжение?

Да, всегда. Номинальное напряжение это предел стойкости, а не рабочая точка: деталь на 50 В в цепи 12 В будет жить дольше, чем деталь на 16 В. Расплата только в габаритах и цене. Наоборот, на меньшее напряжение, нельзя.

Можно ли поставить емкость больше, чем была?

Зависит от роли. В сглаживании питания умеренное увеличение обычно допустимо и даже полезно, но растет бросок тока заряда при включении. В времязадающих цепях, фильтрах и разделительных цепях емкость менять нельзя: уплывут частоты и интервалы, схема начнет работать неправильно.

Почему вздуваются конденсаторы на платах?

Вздутый верх у электролита это результат газообразования внутри: от перегрева, старости, переполюсовки или заводского брака электролита. Такая деталь уже потеряла параметры, даже если устройство еще работает. Меняют ее на свежую с тем же номиналом, тем же или большим напряжением и температурной серией не ниже родной.

Чем заменить танталовый конденсатор?

В большинстве бытовых схем тантал безболезненно меняется на алюминиевый полимерный или обычный электролит той же емкости и не меньшего напряжения, если позволяет место на плате. Важно не перепутать полярность: у тантала полоса это плюс, у алюминиевого минус.

Итог: тип конденсатора выбирает роль в схеме, номинал задает расчет, а надежность обеспечивают запасы: полуторный по напряжению для всех и двойной для тантала. Все типы, от чип-керамики до мощных электролитов и суперконденсаторов, с фильтрами по параметрам есть в разделе конденсаторов и общем каталоге Эиком.
