Маркировка конденсаторов: как расшифровать коды на корпусе

15.07.2026

На керамическом чипе написано 104, и новичок уверенно ищет конденсатор на 104 пикофарада. На самом деле это 100 нанофарад, в тысячу раз больше. Маркировка конденсаторов устроена хитрее резисторной: несколько систем кодов, буквы вместо запятых, зашифрованное напряжение и детали вовсе без надписей. В статье разберем все ходовые системы с таблицами и примерами, после которых код на любом корпусе перестанет быть загадкой.

Почему систем маркировки несколько

У резисторов все просто: цветные кольца или короткий код, и обе системы мы уже разбирали в статье о цветовой маркировке резисторов. У конденсаторов задача сложнее. На корпусе нужно уместить не один параметр, а минимум три: емкость, допуск и рабочее напряжение. При этом сами корпуса бывают от крупного бочонка электролита, где все пишется словами, до керамического чипа размером с крупинку, куда не влезает вообще ничего.

Отсюда и зоопарк систем: полная запись на крупных деталях, трехзначный код на средних, дробная запись с буквами на мелочи и полное отсутствие маркировки на самой мелкой керамике. Хорошая новость: систем всего четыре, и все они простые. Разберем каждую.

Единицы емкости: пФ, нФ, мкФ

Перед кодами нужно намертво запомнить лестницу единиц, потому что вся расшифровка держится на ней. Емкость измеряется в фарадах, но фарад огромен, поэтому на корпусах живут дольные единицы: пикофарад (пФ), нанофарад (нФ) и микрофарад (мкФ). Шаг между соседними ступенями ровно тысяча: 1 мкФ = 1000 нФ = 1000000 пФ. Одна и та же деталь может быть подписана как 100000 пФ, 100 нФ или 0,1 мкФ, это одно и то же значение. Умение свободно ходить по этой лестнице и есть половина навыка чтения маркировки.

Трехзначный код: главная система

Самая распространенная система, стандарт EIA. Ее вы увидите на керамике, пленке и танталовых чипах. Правило одно: первые две цифры это значащее число, третья цифра это количество нулей, а результат всегда в пикофарадах.

Разберем на том самом коде 104. Берем значащее число 10, дописываем 4 нуля, получаем 100000 пФ. Поднимаемся по лестнице единиц: 100000 пФ это 100 нФ, или 0,1 мкФ. Точно так же 473 это 47 и три нуля, то есть 47000 пФ или 47 нФ. Код 101 это 100 пФ, а вовсе не 101 пФ, и в этом главный подвох системы: цифры на корпусе никогда не читаются буквально.

Логика та же, что у трехзначного кода резисторов, только у резисторов результат в омах, а у конденсаторов всегда в пикофарадах. Есть два редких дополнения. Для емкостей меньше 10 пФ третьей цифрой ставят 9, это множитель 0,1: код 229 означает 2,2 пФ. А на точных деталях встречается четырехзначный вариант, где значащих цифр три: код 1004 это 100 и четыре нуля, то есть 1 мкФ.

Буква допуска после цифр

За цифрами кода часто стоит латинская буква, например 104K. Это допуск, разрешенный разброс реальной емкости относительно номинала.

Буква	Допуск	Где встречается
F	плюс-минус 1 процент	точная пленка, керамика класса 1
G	плюс-минус 2 процента	точные цепи
J	плюс-минус 5 процентов	ходовая керамика и пленка
K	плюс-минус 10 процентов	самый массовый допуск
M	плюс-минус 20 процентов	развязка, электролиты
B, C, D	0,1 / 0,25 / 0,5 пФ	мелкие пикофарадные номиналы

Пример целиком: 104K это 100 нФ с допуском 10 процентов. Обратите внимание на нижнюю строку таблицы: у совсем мелких емкостей допуск задается не процентами, а абсолютной величиной в пикофарадах, потому что процент от 2 пФ был бы слишком грубой мерой.

Дробные значения: R, p, n и мю

Точку или запятую на мелком корпусе напечатать трудно, она теряется. Поэтому в дробных номиналах роль запятой играет буква, и заодно она сообщает единицу измерения.

Буква R это запятая без указания единицы, читается по контексту детали: на керамике 4R7 означает 4,7 пФ, код 0R5 означает 0,5 пФ. Буквы p, n и мю (иногда ее заменяют латинской u или m) задают единицу явно: p пикофарады, n нанофарады, мю микрофарады. Работает это так: 4n7 это 4,7 нФ, запись n47 означает 0,47 нФ, то есть 470 пФ, а 10n это ровно 10 нФ. На пленочных конденсаторах такая запись встречается чаще всего, на импортной керамике тоже.

Код рабочего напряжения

На крупных корпусах напряжение пишут открыто: 50V или 250В. На мелких его шифруют парой из цифры и буквы по стандарту EIA. Встретив на чипе запись 2A104K, знайте: первая пара это напряжение, дальше емкость и допуск.

Код	Напряжение	Код	Напряжение
0J	6,3 В	1E	25 В
1A	10 В	1H	50 В
1C	16 В	2A	100 В
2E	250 В

Важная оговорка: единого закона по кодам напряжения нет, часть производителей использует собственные буквы. Таблица выше покрывает самый ходовой стандарт, но если от напряжения зависит надежность схемы, сверьте код с даташитом конкретной серии, а не с универсальной таблицей.

Класс диэлектрика в маркировке

На керамике и пленке рядом с номиналом часто печатают код материала, и он важнее, чем кажется. У керамических конденсаторов это обозначения вроде NP0, C0G, X7R, Y5V. Это не серия и не завод, а класс диэлектрика, который определяет, насколько сильно емкость гуляет от температуры и приложенного напряжения. NP0 и C0G это стабильный первый класс для точных цепей, X7R рабочая лошадка развязки, Y5V самый емкий и самый капризный. Подробно поведение классов мы разбирали в статье про виды конденсаторов, здесь важно одно: при замене класс диэлектрика сохраняют, ставить Y5V вместо NP0 нельзя даже при совпадении номинала.

У пленочных конденсаторов свой словарь: аббревиатуры типа MKT и MKP кодируют материал пленки, полиэстер или полипропилен. Для точных и импульсных цепей эта разница существенна, поэтому при подборе замены аббревиатуру с корпуса сверяют с даташитом.

Маркировка электролитических

С алюминиевыми электролитами проще всего: корпус крупный, и все параметры написаны открытым текстом. На бочонке вы найдете емкость в микрофарадах, рабочее напряжение, максимальную температуру (85 или 105 градусов) и название серии, по которому в даташите смотрят ресурс и ESR.

Единственный элемент, который именно маркирует, а не подписывает, это полоса полярности: светлая вертикальная полоса со знаком минус указывает на минусовой вывод. У выводных корпусов подсказка дублируется длиной ножек, плюсовая длиннее. Какие бывают электролиты и почему полярность критична, мы подробно разбирали в статье про виды конденсаторов.

Маркировка танталовых

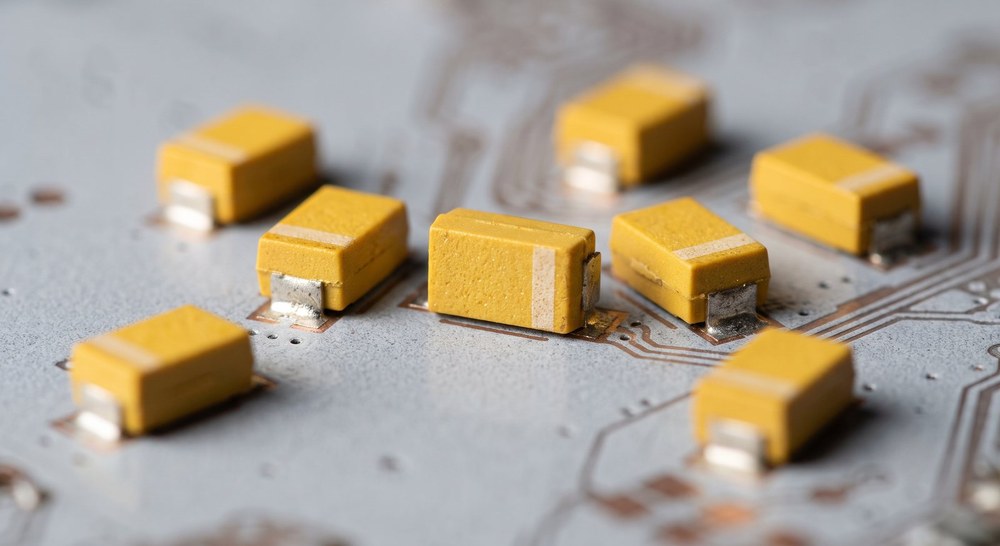

Танталовые SMD конденсаторы несут трехзначный код емкости и полосу. С кодом все штатно: 475 это 47 и пять нулей, 4700000 пФ, то есть 4,7 мкФ. Рядом может стоять буква или пара напряжения. Танталовые SMD конденсаторы с полосой плюсового вывода

А вот с полосой прячется самая дорогая ловушка в теме маркировки: у танталовых полоса отмечает плюс, ровно наоборот относительно алюминиевых электролитов. Монтажник, привыкший, что полоса это минус, впаивает тантал наоборот, а отказ у этого типа происходит коротким замыканием, часто с огнем. Если сомневаетесь, сверьтесь с обозначением на плате: там плюсовую площадку помечают отдельно.

SMD керамика без маркировки

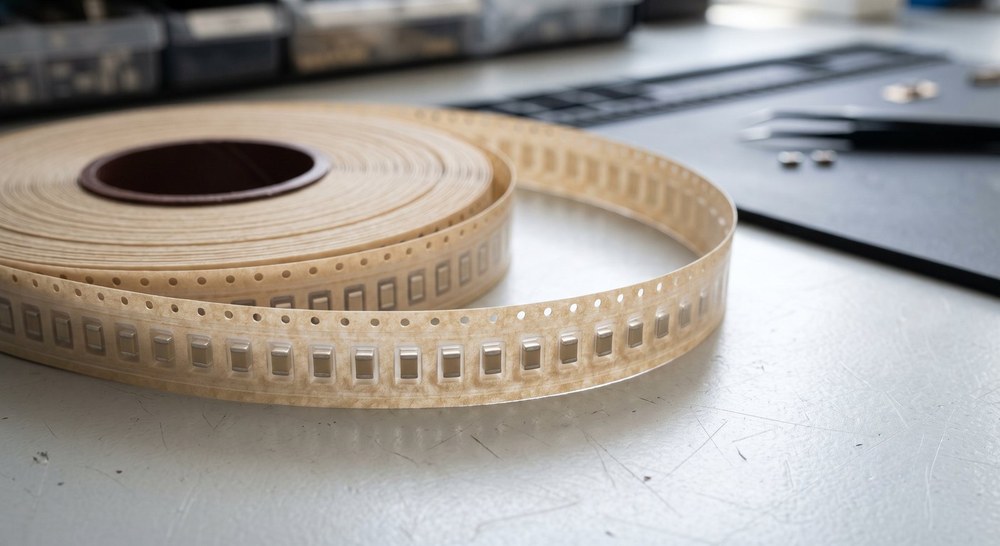

Возьмите любую современную плату: керамические чипы на ней чистые, без единого знака. Это не брак. Многослойную SMD керамику не маркируют вообще: корпуса слишком мелкие, а лазерная гравировка повреждала бы хрупкий керамический монолит и удорожала производство. Лента с SMD конденсаторами для поверхностного монтажа

Номинал такой детали живет на упаковке: катушка ленты подписана полным кодом с емкостью, допуском, напряжением и типом диэлектрика. Поэтому главное правило работы с россыпью SMD керамики: не пересыпайте детали из подписанных лент в общую кучу. Опознать безымянный чип потом можно только измерением. Емкость от единиц нанофарад берет мультиметр с режимом измерения емкости, как им пользоваться, мы разбирали в инструкции по мультиметру, а мелкие пикофарадные номиналы достоверно покажет только специализированный измеритель.

Тот же подход выручает при ремонте, когда маркировка стерлась или выгорела: деталь выпаивают и измеряют, а результат сверяют со схемой устройства или с парной деталью в соседнем одинаковом каскаде. Ставить наугад близкий номинал в фильтр или времязадающую цепь нельзя, схема уйдет с расчетного режима.

Дата выпуска и служебные коды

Кроме номинала, допуска и напряжения на корпусе часто есть еще пара знаков, которые сбивают новичка. Чаще всего это код даты выпуска: две буквы либо буква и цифра, где первый знак кодирует год, второй месяц. Рядом может стоять логотип производителя и внутреннее имя серии. К электрическим параметрам все это отношения не имеет, и при расшифровке номинала такие знаки просто отбрасывают.

Практический смысл у даты один: у электролитов долгое хранение снижает ресурс, и деталь десятилетней давности из старых запасов перед ответственной установкой стоит проверить, а не ставить вслепую.

Шпаргалка популярных кодов

Таблица самых ходовых кодов с переводом по всем трем единицам. Ее хватает для девяти из десяти встреч с маркировкой.

Код	пФ	нФ	мкФ
100	10	0,01	0,00001
101	100	0,1	0,0001
102	1000	1	0,001
103	10000	10	0,01
104	100000	100	0,1
105	1000000	1000	1
223	22000	22	0,022
473	47000	47	0,047
475	4700000	4700	4,7

Примеры расшифровки

Соберем навык на живых надписях.

Керамический диск, надпись 104K. Код 104 это 10 плюс четыре нуля, 100000 пФ, то есть 100 нФ. Буква K задает допуск 10 процентов. Итог: 100 нФ, разброс от 90 до 110 нФ.

Пленочный конденсатор, надпись 4n7J 1H. Буква n играет роль запятой и единицы: 4,7 нФ. J это допуск 5 процентов, пара 1H задает напряжение 50 В.

Танталовый чип, надпись 475 и полоса сверху. Код 475 дает 4,7 мкФ, а полоса, напомним, у тантала отмечает плюсовой вывод.

Мелкая керамика, надпись 4R7. R это запятая, единица по умолчанию пикофарады: 4,7 пФ. Не путать с 475: одна буква меняет номинал в миллион раз.

Частые вопросы

Что означает 104 на конденсаторе?

100 нанофарад, они же 0,1 микрофарада. Первые две цифры это значащее число 10, третья цифра 4 это количество нулей, результат в пикофарадах: 100000 пФ. Это самый массовый блокировочный номинал в электронике.

Почему на SMD конденсаторе нет маркировки?

Многослойную керамику не маркируют из-за крошечных размеров и хрупкости корпуса. Номинал указывается на упаковочной ленте. Безымянную деталь опознают измерением: мультиметром с режимом емкости или специализированным измерителем.

Как отличить 4R7 от 475?

Буква R это запятая, значит 4R7 читается как 4,7 пФ. А 475 это трехзначный код: 47 и пять нулей, то есть 4,7 мкФ. Разница в миллион раз, поэтому при ремонте эти надписи нельзя путать.

Где на конденсаторе написано напряжение?

На крупных корпусах открытым текстом, например 50V. На мелких либо парой цифра-буква по таблице (1H это 50 В, 2A это 100 В), либо не написано вовсе, тогда напряжение смотрят на упаковке или в даташите серии. При замене без уверенности берите деталь с запасом по напряжению.

Чем маркировка конденсаторов отличается от резисторной?

Логика трехзначного кода одинаковая: значащие цифры плюс множитель. Разница в единицах и составе: у резисторов результат в омах и одним числом, у конденсаторов всегда в пикофарадах, а рядом добавляются буква допуска и код напряжения. Плюс у конденсаторов есть полярность, которую резисторная маркировка не знает вовсе.

Итог: лестница единиц, трехзначный код с результатом в пикофарадах, буква допуска и пара напряжения. Четыре простых правила закрывают почти любую надпись на корпусе. Конденсаторы всех типов с полными паспортными данными, где ничего не нужно расшифровывать, есть в каталоге конденсаторов Эиком: фильтры по емкости, напряжению и диэлектрику уже встроены, а раздел керамических закрывает и безымянную SMD мелочь.
