Как проверить конденсатор мультиметром: емкость, сопротивление, ESR

15.07.2026

Вздувшийся электролит на плате блока питания это классика, но далеко не все неисправные конденсаторы выдают себя внешне. Чаще деталь выглядит целой, а схема не работает: конденсатор потерял емкость, пробит или ушел в обрыв. Разберем пошагово, как проверить конденсатор мультиметром тремя способами, что показывает исправная и мертвая деталь, и честно скажем, чего простым мультиметром поймать нельзя.

Как выходят из строя конденсаторы

У конденсатора четыре типовых отказа, и понимать их нужно заранее, потому что разные способы проверки ловят разные неисправности.

Пробой, короткое замыкание. Диэлектрик пробит, обкладки замкнуты. Деталь превращается в проводник. Это ловится любым способом, включая простую прозвонку.
Обрыв. Вывод потерял контакт с обкладкой, емкость упала почти до нуля. Конденсатор перестает накапливать заряд.
Потеря емкости. Самая частая и самая коварная беда электролитов. Емкость постепенно падает, электролит высыхает. Деталь с виду цела, напряжение держит, но со своей работой в фильтре уже не справляется.
Повышенная утечка. Сопротивление между обкладками падает, конденсатор медленно стравливает заряд, греется и мешает схеме.

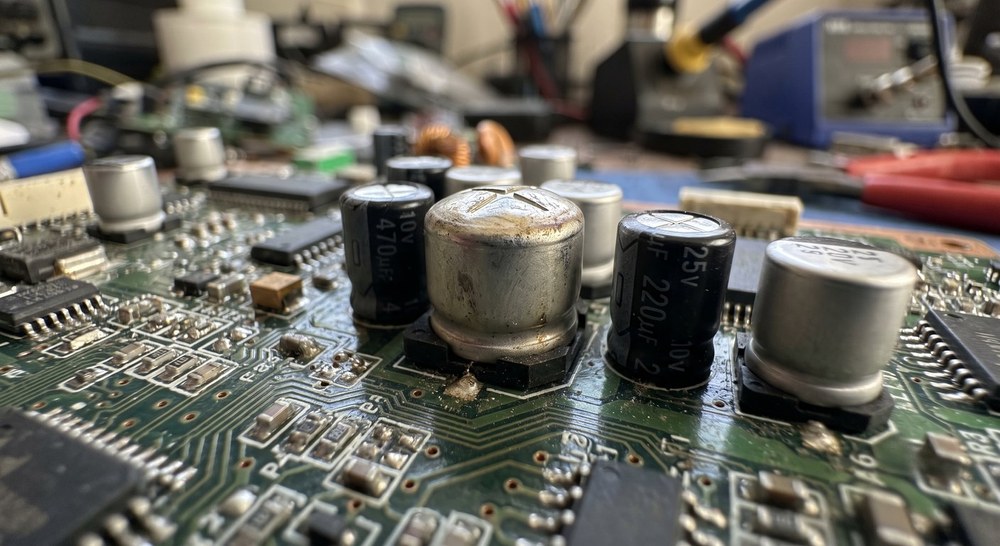

Часть этих бед видна глазами еще до мультиметра, и осмотр стоит сделать первым. У электролитов проверяют верхнюю крышку: на ней штампуют насечку-крестовину, и если она вздулась куполом, деталь под замену без всякой проверки. Тревожат также подтеки бурого или белого электролита у основания, вздутие корпуса и следы перегрева. Но целая крышка исправность не гарантирует: высохший электролит куполом не выпирает, а емкость уже потеряна. Поэтому осмотр отсекает явный брак, а вердикт по скрытым отказам выносит прибор. Вздутые электролитические конденсаторы на плате

Про виды конденсаторов и их слабые места мы подробно писали в статье про виды и характеристики конденсаторов. Здесь важно запомнить: пробой и обрыв мультиметр ловит уверенно, а вот потерю емкости и рост ESR простым прибором поймать трудно, об этом отдельный раздел ниже.

Главное правило: сначала разрядка

Это правило нарушать нельзя. Даже отключенный от сети конденсатор хранит заряд, а крупные экземпляры из блоков питания могут держать опасное напряжение долго после выключения. Заряженный конденсатор при касании щупами исказит измерение, а мощный еще и выведет из строя прибор или ударит вас током.

Мелкие низковольтные конденсаторы разряжают, коротнув выводы металлической отверткой с изолированной ручкой. Но крупные и высоковольтные, из блоков питания, разряжать закорачиванием нельзя: искра и бросок тока могут повредить деталь и опасны для вас. Их разряжают через резистор на 1-2 кОм, приложив его к выводам на несколько секунд.

После разрядки конденсатор готов к проверке. Полярные детали, электролиты и танталы, помните про полярность: где плюс, а где минус, подскажет корпус. Как читать эту маркировку, разобрано в статье про маркировку конденсаторов.

Способ 1: режим измерения емкости

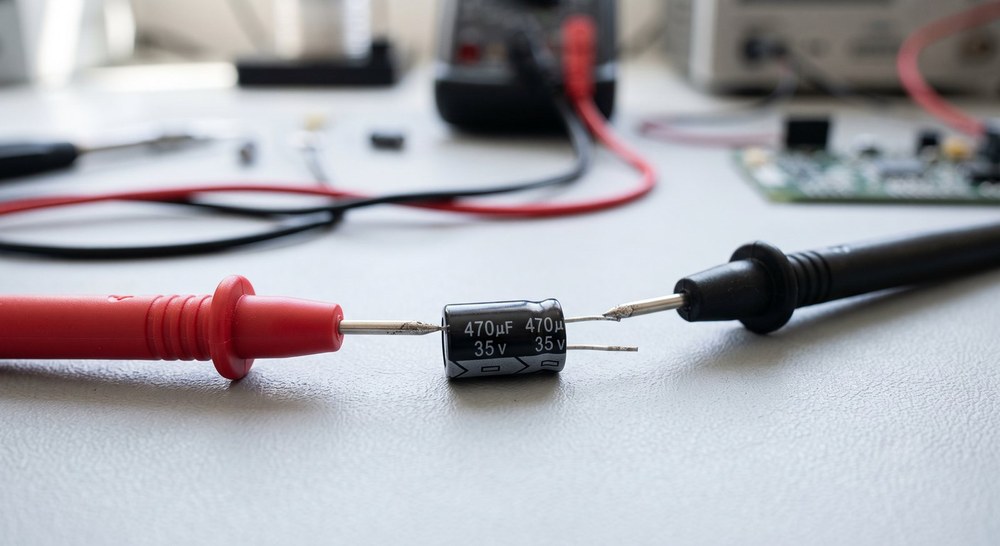

Самый точный способ, если ваш мультиметр умеет мерить емкость. Такой режим обозначен значком конденсатора или буквами CAP, а у некоторых приборов для этого есть отдельные гнезда с пометкой CX. Общие правила работы с прибором собраны в статье о том, как пользоваться мультиметром. Измерение емкости конденсатора мультиметром

Порядок такой. Разряженный конденсатор выпаивают хотя бы одним выводом, иначе плата исказит показания. Переключатель ставят в режим емкости, выбирают предел выше номинала. Щупы прижимают к выводам, у полярных красный к плюсу, черный к минусу. На дисплее появится значение емкости.

Остается сравнить его с номиналом на корпусе. У электролитов допуск широкий, до 20 процентов, поэтому конденсатор 100 мкФ считается исправным, если прибор показывает от 80 до 120 мкФ. Если емкость заметно ниже, скажем 40 мкФ вместо 100, деталь потеряла емкость и подлежит замене. Если прибор показывает ноль или почти ноль, это обрыв.

У способа есть предел: бытовой измеритель емкости работает примерно от 20 нанофарад до 200 микрофарад. Мелкие керамические конденсаторы на единицы и десятки пикофарад в этот диапазон не попадают, их достоверно измерит только специализированный прибор.

Способ 2: режим сопротивления

Если режима емкости нет, выручает омметр. Способ не покажет точную емкость, но уверенно ловит пробой и обрыв, а на глаз оценивает заряд. Работает на конденсаторах примерно от 0,5 мкФ и выше.

Механика простая: в режиме сопротивления мультиметр подает через щупы небольшое фиксированное напряжение, и оно заряжает конденсатор. Ставим самый старший предел сопротивления, прижимаем щупы к выводам и наблюдаем за дисплеем. У исправной детали видно, как сопротивление плавно растет от небольшого значения вверх, по мере заряда, и через несколько секунд уходит в бесконечность, единицу или OL. Это и есть признак здоровья: конденсатор зарядился и перестал пропускать постоянный ток.

Отклонения читаются так. Если сопротивление сразу застыло на нуле или у самого нуля и не растет, конденсатор пробит. Если на дисплее мгновенно бесконечность и никакого роста не было, это обрыв или емкость слишком мала для такого метода. Полезный ориентир: у исправного конденсатора установившееся сопротивление утечки обычно выше 100 кОм, а чаще уходит в мегаомы.

Способ 3: прозвонка на короткое

Самый быстрый, но и самый грубый способ, режим со значком звука. Он отвечает ровно на один вопрос: есть короткое замыкание или нет. Прижимаем щупы к выводам разряженного конденсатора. Если прибор пищит непрерывно, значит, деталь пробита и коротит, это явный брак. Если писка нет, короткого нет.

Важно понимать ограничение: молчание прозвонки не означает, что конденсатор исправен. Обрыв и потерю емкости она не видит вообще. Поэтому прозвонка это экспресс-отбраковка очевидно пробитых деталей, а не полноценная проверка. У крупных электролитов при касании прозвонка может коротко пикнуть в момент заряда и замолчать, это нормально и коротким замыканием не является.

Чего мультиметр не покажет: ESR

Здесь честный и важный момент, о котором многие инструкции умалчивают. Самая частая неисправность электролитов в блоках питания это не пробой и не обрыв, а рост ESR, эквивалентного последовательного сопротивления, вместе с постепенной потерей емкости. Такой конденсатор проходит проверку прозвонкой и часто даже показывает близкую к номиналу емкость, но в реальной схеме на высокой частоте уже не работает: греется, свистит, не фильтрует пульсации.

Обычный мультиметр ESR не измеряет. Он подает на конденсатор постоянное напряжение, а ESR проявляется только на переменном токе высокой частоты. Поэтому деталь, убитая ростом ESR, по мультиметру может выглядеть живой. Что такое ESR и почему он так важен для фильтров питания, мы разбирали в статье про виды конденсаторов.

Вывод простой: если вы ремонтируете импульсный блок питания и подозреваете электролиты, а мультиметр говорит, что все в порядке, не спешите верить. Для такой диагностики нужен отдельный прибор, ESR-метр, он меряет сопротивление на высокой частоте прямо на плате и вылавливает именно эту, самую массовую неисправность.

Сравнительный метод

Когда точности мультиметра не хватает, а ESR-метра нет, выручает старый прием мастеров. Берут заведомо исправный конденсатор того же номинала и сравнивают его поведение с проверяемым в том же режиме прибора. Одинаковая картина заряда и близкие показания говорят, что деталь скорее жива. Заметная разница выдает неисправную.

Тот же прием работает и как быстрая проверка версии прямо в устройстве: временно подпаивают исправный конденсатор параллельно подозрительному, и если аппаратура заработала, значит, виновник найден. Способ применяют только в низковольтных цепях и как временную диагностику, а не как ремонт.

Проверка на плате без выпайки

Соблазн проверить конденсатор, не выпаивая, велик, и отчасти это возможно, но с жесткими ограничениями. Прямо на плате мультиметр достоверно ловит только короткое замыкание: если деталь пробита, прозвонка или омметр это покажут. А вот измерить емкость на плате нельзя, и оценить заряд в режиме сопротивления тоже почти нельзя: параллельно конденсатору подключены другие детали, они искажают картину.

Есть и ловушка: рядом стоящий пробитый диод или другой элемент даст короткое, и вы забракуете исправный конденсатор. Поэтому если проверка на плате показала короткое, деталь все равно выпаивают и перепроверяют отдельно, чтобы понять, коротит именно она или сосед. Логика ровно та же, что при проверке резистора мультиметром: для точного вердикта деталь изолируют от цепи.

Таблица показаний

Свод того, что видно на дисплее в каждом режиме, и что это значит.

Режим	Показание	Состояние
Емкость	близко к номиналу, разброс до 20 процентов	исправен
Емкость	заметно ниже номинала	потеря емкости, замена
Емкость	ноль	обрыв, замена
Сопротивление	растет и уходит в бесконечность	исправен
Сопротивление	застыло у нуля	пробой, замена
Сопротивление	сразу бесконечность без роста	обрыв или очень малая емкость
Прозвонка	непрерывный писк	короткое, замена
Прозвонка	тишина	короткого нет (но деталь не проверена полностью)

Какой способ для какого конденсатора

Метод подбирают под тип детали, тогда проверка получается осмысленной.

Электролит из блока питания. Режим емкости плюс сравнение с номиналом. Если есть подозрение на пульсации и нагрев, только ESR-метр даст верный ответ.
Пусковой конденсатор двигателя. Оценивают по емкости, у него она крупная и хорошо видна прибору. Отклонение от номинала прямо влияет на запуск.
Пленочный конденсатор. Емкость или сопротивление, ловятся пробой и обрыв.
Мелкая керамика на единицы пикофарад. Обычный мультиметр покажет только явное короткое. Точное значение снимет лишь специализированный измеритель.

Конденсатор на замену любого типа и номинала, от электролитов до пленки, с паспортными емкостью и напряжением, удобно подобрать в каталоге конденсаторов Эиком: фильтры по параметрам уже встроены.

Частые вопросы

Должен ли конденсатор прозваниваться?

Нет. Исправный конденсатор постоянному току не проводит, поэтому в режиме прозвонки он не должен пищать непрерывно. Допустим лишь короткий писок в первый момент у крупных электролитов, пока идет заряд. Постоянный писк означает пробой.

Можно ли проверить конденсатор обычным мультиметром без режима емкости?

Да, в режиме сопротивления. Прибор зарядит конденсатор через щупы, и по росту сопротивления до бесконечности видно, что деталь заряжается и держит заряд. Способ ловит пробой и обрыв на конденсаторах примерно от 0,5 мкФ, но точную емкость не покажет.

Почему исправный по мультиметру конденсатор не работает в схеме?

Скорее всего, у него вырос ESR или частично потеряна емкость. Обычный мультиметр этого не видит, потому что меряет на постоянном токе, а проблема проявляется на высокой частоте. Нужен ESR-метр. Это самая частая причина, по которой электролит в блоке питания мертв, а мультиметр говорит, что все хорошо.

Обязательно ли выпаивать конденсатор для проверки?

Для измерения емкости и достоверной оценки, да. На плате параллельные элементы искажают показания, а измерить емкость не выйдет вовсе. Не выпаивая, можно достоверно поймать только короткое замыкание, но и его потом перепроверяют на снятой детали.

Итог: сначала разрядить, потом по ситуации емкость, сопротивление или прозвонка. Мультиметр уверенно ловит пробой и обрыв, а для потери емкости и ESR у электролитов нужен отдельный прибор. Конденсаторы всех типов на замену с фильтрами по емкости, напряжению и диэлектрику есть в каталоге Эиком.
