Как пользоваться мультиметром: инструкция для начинающих
Мультиметр это первый прибор, который стоит купить любому, кто берется за электронику или ремонт. Он заменяет сразу вольтметр, амперметр и омметр, а стоит недорого. Проблема в другом: новичка пугают ряды значков на панели и три-четыре гнезда под щупы. В статье разберем устройство мультиметра, каждый режим по отдельности и покажем на практике, как измерить напряжение, ток и сопротивление, прозвонить цепь и не спалить прибор.
Содержание
- Что такое мультиметр и что он умеет
- Устройство: дисплей, переключатель, гнезда
- Обозначения на панели
- Как измерить напряжение
- Как измерить сопротивление
- Прозвонка цепи и проверка диодов
- Как измерить ток
- Что показывает дисплей: OL, единица, минус
- Ошибки и техника безопасности
- Как выбрать мультиметр
- Частые вопросы
Что такое мультиметр и что он умеет
Мультиметр, его еще называют тестером, это универсальный измерительный прибор. В одном корпусе он объединяет функции нескольких: вольтметра для напряжения, амперметра для тока, омметра для сопротивления, плюс режим прозвонки для проверки целостности цепи. У продвинутых моделей добавляются проверка диодов и транзисторов, измерение емкости, частоты и температуры.
С таким набором мультиметр решает большинство бытовых и мастерских задач. Проверить, есть ли напряжение в розетке. Понять, села батарейка или еще жива. Найти обрыв в проводе или удлинителе. Прозвонить предохранитель. Замерить номинал резистора, проверить исправность диода или светодиода. Для домашнего мастера, автолюбителя и радиолюбителя это первый прибор в наборе.
Приборы делятся на два типа. Аналоговые показывают результат стрелкой по шкале: они устойчивы к помехам, но считывать значение сложнее, нужен навык. Цифровые выводят готовое число на дисплей, автоматически определяют полярность, а многие еще и сами выбирают диапазон. Для дома и для старта берут именно цифровой, дальше речь пойдет о нем.
Устройство: дисплей, переключатель, гнезда
Как бы ни выглядела конкретная модель, у всех цифровых мультиметров три главных элемента.
- Дисплей. Показывает измеренное число, единицы и служебные значки: разряд батареи, знак минус, символ переполнения.
- Поворотный переключатель. Центральная ручка. Ей выбирают, что измерять и в каком диапазоне. Вокруг нанесены секторы с буквами и цифрами.
- Гнезда для щупов. Обычно три или четыре. Черный щуп почти всегда в гнездо COM, красный переставляют в зависимости от того, что измеряют.

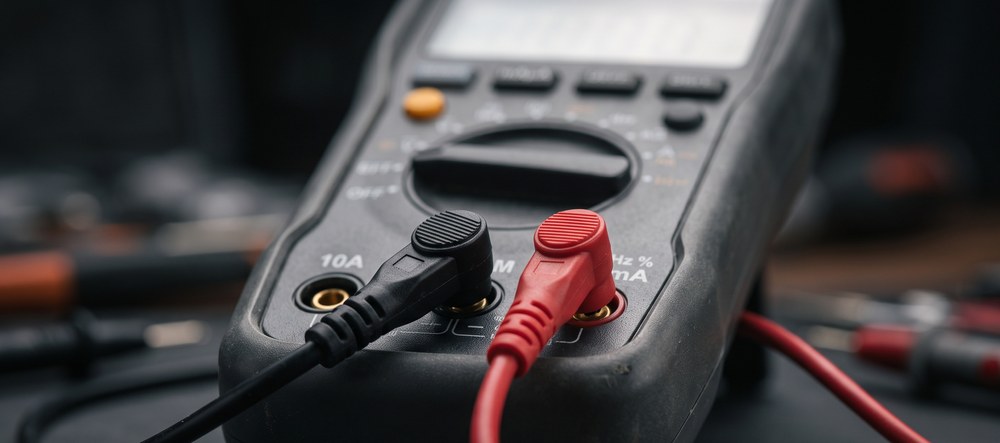

Гнезда это то место, где новички чаще всего ошибаются, поэтому разберем их отдельно. Назначение подписано прямо у гнезда.
| Гнездо | Щуп | Для чего |
|---|---|---|
| COM | черный, всегда здесь | общий вывод для любого измерения |
| VΩmA | красный | напряжение, сопротивление, прозвонка, малый ток до 200 мА |
| 10A (или 20A) | красный | только большой ток, отдельное гнездо |
Ключевое правило: черный щуп в COM стоит постоянно, а красный переставляют. Для напряжения и сопротивления он в гнезде VΩmA. Для измерения большого тока его переносят в гнездо 10A, и об этом легко забыть, что заканчивается порчей прибора. К этой ошибке вернемся в разделе про безопасность.
Обозначения на панели
Секторы вокруг переключателя это и есть режимы. Обозначения у разных производителей похожи, вот основные.
| Символ | Режим | Что измеряют |
|---|---|---|
| V с прямой чертой (DCV) | постоянное напряжение | батарейки, аккумуляторы, блоки питания |
| V с волной (ACV, V~) | переменное напряжение | розетка, сеть 230 В |
| A с чертой или волной | ток постоянный или переменный | потребление тока в цепи |
| Ω (омега) | сопротивление | резисторы, спирали, обмотки |
| значок диода и звука | прозвонка и тест диодов | целостность цепи, исправность диода |
Внутри каждого сектора нанесены числа. Это пределы измерения для приборов с ручным выбором диапазона: 20, 200, 750 и так далее. Число означает верхнюю границу. Например, предел 20 в режиме постоянного напряжения читает до 20 В. У приборов с автоматическим выбором (маркировка Auto) чисел нет, диапазон подбирается сам. Главное правило ручного выбора простое: если величина неизвестна, ставьте самый старший предел и понижайте его, пока не увидите точное показание.
Как измерить напряжение
Это самое частое и самое безопасное измерение. Щупы прикладывают параллельно тому участку, напряжение на котором хотят узнать. Прибор в этом режиме почти не влияет на цепь.

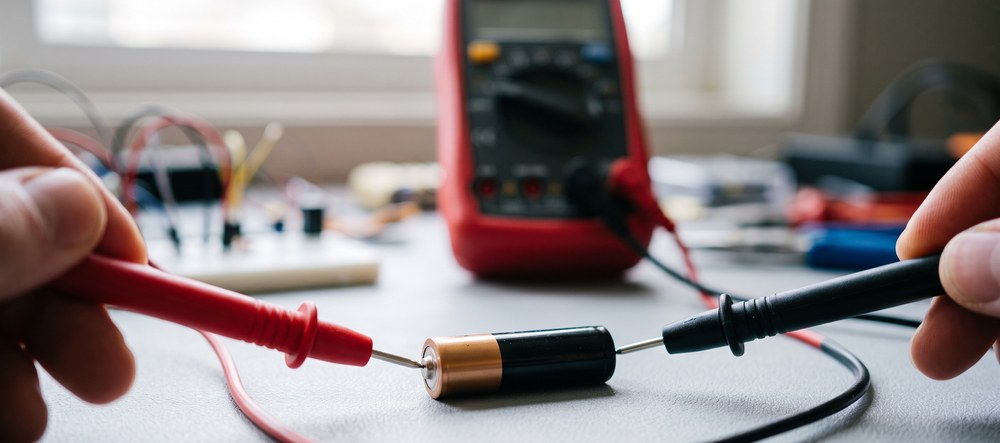

Постоянное напряжение (DCV). Черный щуп в COM, красный в VΩmA, переключатель в сектор V с прямой чертой. Разберем на батарейке. Ставим предел выше ожидаемого, для пальчиковой батарейки это предел 20 В. Красным щупом касаемся плюса, черным минуса. Свежая щелочная батарейка на 1,5 В покажет около 1,6 В, а вот значение ниже 1,2 В говорит, что ее пора менять. Автомобильный аккумулятор в покое держит около 12,6 В, при заведенном двигателе от 13,8 до 14,7 В: так проверяют работу генератора.
Переменное напряжение (ACV). Тот же порядок, но переключатель в сектор V с волной, а предел выше сетевого, обычно 750 В. Полярность здесь роли не играет. В исправной домашней розетке прибор покажет около 230 В. По ГОСТ 29322-2014 номинал сети это 230 В, а допустимое отклонение 10 процентов, то есть нормальным считается все в границах от 207 до 253 В.
Измерение сетевого напряжения это работа под опасным потенциалом. Держите щупы только за изолированные части, не касайтесь металлических жал руками и не беритесь за оголенные контакты. При любых сомнениях лучше обесточить и вызвать электрика.
Как измерить сопротивление
Режим омметра, сектор Ω. Черный щуп в COM, красный в VΩmA. Важнейшее условие: цепь должна быть обесточена. Измерять сопротивление под напряжением нельзя, показания будут неверными, а прибор можно повредить. Если в цепи есть конденсаторы, их предварительно разряжают.
Порядок такой. Ставим предел чуть выше ожидаемого сопротивления, прижимаем щупы к выводам детали. Резистор при этом лучше выпаять хотя бы одним выводом, иначе параллельные цепи на плате исказят результат. Расхождение с номиналом в пределах допуска это норма. Как прочитать номинал резистора по кольцам, чтобы знать, что ожидать, разобрано в статье о цветовой маркировке резисторов, а какие вообще бывают резисторы, в статье про их виды и характеристики.
Один нюанс для малых номиналов. У самих щупов есть небольшое сопротивление, десятые доли ома. Когда меряете резистор на единицы ом, сначала замкните щупы между собой, запомните показание, а потом вычтите его из результата. Иначе исправная деталь покажется завышенной.
Прозвонка цепи и проверка диодов
Прозвонка это экспресс-проверка на целостность, сектор со значком звука. Прибор пропускает через цепь малый ток: если она замкнута, звучит писк, если разорвана, тишина. Так за секунду находят обрыв провода, проверяют предохранитель, ищут короткое замыкание. Большинство приборов пищат, когда сопротивление участка ниже примерно 30-50 Ом. Как и с омметром, прозвонку делают только на обесточенной цепи.
Проверка диодов. Часто совмещена с прозвонкой на том же секторе, обозначена значком диода. В прямом включении, красный щуп на анод, черный на катод, исправный кремниевый диод покажет падение от 0,5 до 0,7 В. Если перевернуть щупы, исправный диод покажет обрыв. Два признака неисправности: обрыв в обе стороны означает, что диод оборван, а близкое к нулю падение в обе стороны означает, что он пробит. Тем же способом проверяют светодиоды, подробнее в статье про подключение и расчет светодиодов.
Как измерить ток
Самое каверзное измерение, требующее внимания. В отличие от напряжения, мультиметр включается в цепь последовательно, то есть в разрыв. Ток должен пройти сквозь прибор. Это значит, что цепь придется разорвать и вставить мультиметр в место разрыва.
Порядок. Определите примерный ток. Если он больше 200 мА, красный щуп переставляют в гнездо 10A, если меньше, оставляют в VΩmA. Переключатель в сектор A. Разрываете цепь и подключаете щупы в разрыв, соблюдая направление. На дисплее появится ток потребления.
Никогда не подключайте мультиметр в режиме измерения тока параллельно источнику или розетке. В этом режиме у прибора почти нулевое внутреннее сопротивление, и такое подключение это прямое короткое замыкание. В лучшем случае сгорит внутренний предохранитель прибора, в худшем пострадаете вы.
Что показывает дисплей: OL, единица, минус
Три служебных показания, которые надо понимать сразу.
- Единица слева или OL. Означает переполнение, измеряемая величина выше выбранного предела или цепь разорвана. В режиме сопротивления это либо обрыв, либо предел слишком мал: поднимите его. В прозвонке OL это норма для разорванной цепи.
- Ноль или почти ноль. Величина намного ниже предела. В ручном приборе понизьте диапазон, чтобы увидеть точное значение с знаками после запятой.
- Знак минус перед числом. У постоянного напряжения и тока это просто перепутанная полярность щупов: красный на минусе, черный на плюсе. Ничего страшного, значение верное, знак можно игнорировать или поменять щупы местами.
Ошибки и техника безопасности
Соберем главные правила, нарушение которых портит прибор или грозит травмой.
- Щуп забыт в гнезде 10A. Самая частая поломка. Померили ток, а потом, забыв переставить красный щуп обратно в VΩmA, полезли мерить напряжение. Получается короткое замыкание через прибор. После измерения тока сразу возвращайте щуп на место.
- Измерение тока параллельно. Только последовательно, в разрыв. Параллельное подключение в токовом режиме это короткое замыкание.
- Сопротивление под напряжением. Омметр и прозвонка работают только на обесточенной цепи. Конденсаторы предварительно разряжают.
- Заниженный предел на неизвестной величине. Не знаете значение, начинайте со старшего предела и понижайте. Так вы не выведете прибор за диапазон.
- Работа с сетью без осторожности. Щупы только за изоляцию, жала руками не трогать. Для сетевых измерений берите прибор с подходящей категорией безопасности.
Про категорию стоит сказать отдельно. По стандарту безопасности на маркировке пишут категорию перенапряжения: CAT II, CAT III, CAT IV. Она важнее максимального вольтажа, потому что говорит о стойкости к импульсным броскам в разных точках сети. Для измерений в розетке и бытовых приборах нужен минимум CAT II, для работы в распределительных щитах CAT III. Дешевый прибор без внятной категории для сетевых работ не годится.
Как выбрать мультиметр
Для старта не нужен дорогой прибор, но на несколько параметров смотреть стоит.
- Тип. Цифровой. Аналоговый оправдан только для специфических задач и опытных рук.
- Выбор диапазона. Автоматический удобнее для новичка: не нужно угадывать предел. Ручной дешевле и дает больше контроля.
- Категория безопасности. CAT II как минимум, если планируете лезть в розетку и сеть.
- Нужные режимы. Базовый набор это напряжение, ток, сопротивление, прозвонка. Полезные дополнения: тест диодов, измерение емкости, температуры, бесконтактный детектор напряжения.
- Защита от перегрузки. Внутренний предохранитель и автозащита продлевают жизнь прибору при ошибках.
Мультиметр раскрывается в паре с деталями, которые им проверяют и подбирают. Резисторы, диоды, светодиоды, конденсаторы любых номиналов есть в каталоге Эиком с фильтрами по параметрам и наличием на складе, а раздел резисторов насчитывает больше 700 тысяч позиций.
Частые вопросы
Куда вставлять щупы мультиметра?
Черный щуп всегда в гнездо COM. Красный в гнездо VΩmA для измерения напряжения, сопротивления и прозвонки, и в отдельное гнездо 10A только для измерения большого тока. После измерения тока красный щуп сразу возвращают в VΩmA.
Почему мультиметр показывает единицу или OL?
Это переполнение: выбранный предел меньше измеряемой величины, либо цепь разорвана. В режиме сопротивления поднимите предел, а если и на старшем пределе OL, значит перед вами обрыв. В режиме прозвонки OL для разорванной цепи это норма.
Можно ли измерить ток в розетке напрямую?
Нет, это опасная ошибка. Ток измеряют только последовательно, включая прибор в разрыв цепи с нагрузкой. Подключение токового режима прямо в розетку это короткое замыкание. Напряжение в розетке измеряют параллельно, а вот ток так мерить нельзя.
Как проверить батарейку мультиметром?
Режим постоянного напряжения, предел 20 В, красный щуп на плюс, черный на минус. Свежая пальчиковая батарейка на 1,5 В покажет около 1,6 В, значение ниже 1,2 В говорит о том, что ее пора менять. Точнее батарейку оценивают под нагрузкой, но для быстрой проверки хватает и напряжения без нагрузки.
Итог: три гнезда, десяток обозначений и три базовых измерения это все, что нужно освоить для старта. Дальше навык нарабатывается практикой. А детали для проверки и ремонта, от резисторов до конденсаторов, с фильтрами по параметрам есть в каталоге Эиком.
