Светодиоды: характеристики, подключение и расчет резистора

Светодиод рассчитан на десятки тысяч часов работы, но сгорает за доли секунды, если подключить его к источнику питания напрямую. Вся надежность этой детали держится на одном внешнем элементе: токоограничивающем резисторе. В статье разберем ключевые характеристики светодиодов, формулу расчета резистора, четыре выверенных примера, шпаргалку готовых номиналов и типовые схемы включения.

Содержание

• Почему светодиоду нельзя без резистора
• Ключевые характеристики светодиода
• Полярность: где анод, а где катод
• Формула расчета токоограничивающего резистора
• Примеры расчета для типовых случаев
• Шпаргалка: готовые номиналы для 5 и 12 вольт
• Последовательное и параллельное включение
• Типичные ошибки при подключении
• Как проверить светодиод мультиметром
• Частые вопросы

Почему светодиоду нельзя без резистора

Лампе накаливания ограничитель не нужен: ее спираль сама по себе сопротивление, и ток через нее задан конструкцией. Со светодиодом все иначе. Это полупроводниковый p-n переход, который излучает свет при протекании прямого тока. Пока напряжение на переходе ниже порога, тока практически нет. Стоит переступить порог, и ток растет лавинообразно: прибавка в десятые доли вольта увеличивает его в разы. Собственного сопротивления, способного удержать этот рост, у кристалла нет.

Дальше подключается физика нагрева. С ростом температуры падение напряжения на переходе снижается, значит при том же питании ток становится еще больше, кристалл греется еще сильнее, и процесс закольцовывается. Инженеры называют это тепловым разгоном. Финал наступает быстро: тонкая соединительная перемычка внутри корпуса сгорает, как предохранитель, и деталь превращается в неработающий кусок пластика.

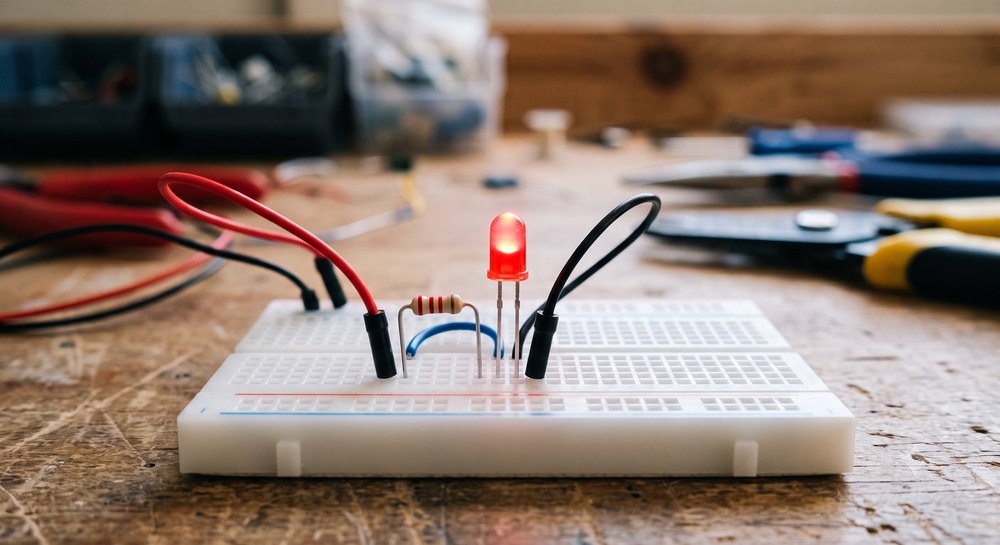

Отсюда главное правило: светодиод это токовый прибор. Ему задают не напряжение, а ток. Самый простой и дешевый способ задать ток в маломощной схеме это резистор, включенный последовательно со светодиодом. Он принимает на себя разницу между напряжением питания и падением на переходе и удерживает ток на расчетном уровне.

Ключевые характеристики светодиода

Для расчета резистора и грамотного выбора детали достаточно четырех параметров из даташита.

Прямой ток. Номинальный ток индикаторных светодиодов диаметром 3 и 5 мм почти всегда 20 мА. Максимальный обычно 25-30 мА, но работать на пределе не стоит: каждый лишний миллиампер ускоряет деградацию кристалла. Для индикации хватает и 3-5 мА.

Прямое падение напряжения. Зависит от материала кристалла, то есть фактически от цвета свечения. У красных светодиодов оно около 2 В, у белых и синих выше 3 В. Именно эта величина участвует в расчете резистора.

Яркость и угол. Силу света указывают в милликанделах при номинальном токе, угол половинной яркости в градусах. На расчет резистора эти параметры не влияют, но определяют, как деталь будет смотреться в изделии.

Максимальное обратное напряжение. У большинства индикаторных светодиодов всего 5 В. Подать больше в обратной полярности значит рискнуть пробоем перехода. Об этом часто забывают, подключая светодиод к переменному напряжению.

Таблица дает ориентиры, а точное значение всегда смотрят в документации на конкретную деталь. Например, зеленый SMD светодиод KINGBRIGHT KA-4040MGS из каталога Эиком нормирован на падение 2,1-2,5 В при токе 20 мА. Обратите внимание на сам разброс в паспорте: даже внутри одной серии падение гуляет на десятые доли вольта, и это станет важным, когда речь дойдет до параллельного включения.

Полярность: где анод, а где катод

Светодиод пропускает ток только в одну сторону, поэтому перед пайкой нужно определить выводы. Анод подключается к плюсу, катод к минусу. У выводных деталей работают три признака:

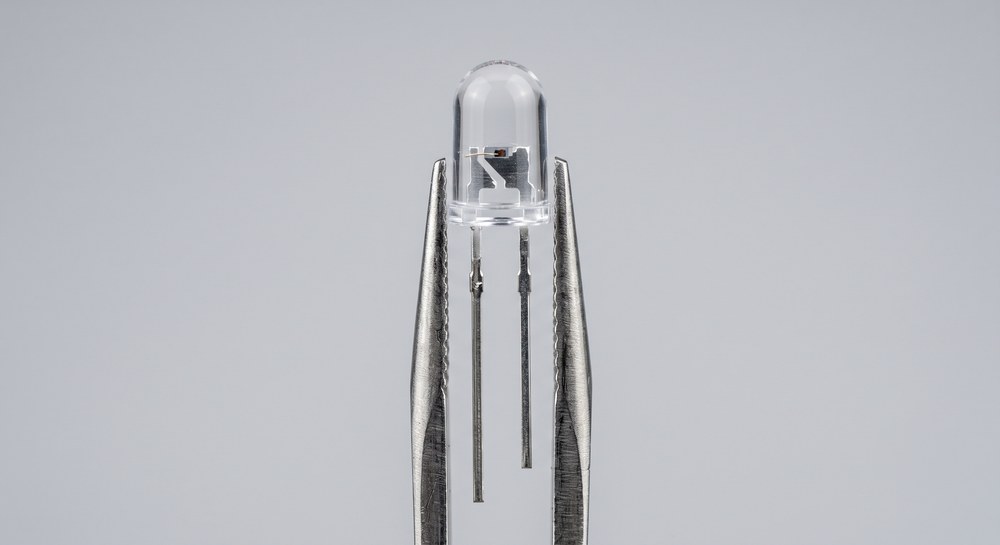

• Длина ножек. Длинный вывод это анод, короткий катод. Признак надежен, пока ножки не обрезаны.
• Срез на юбке корпуса. Плоская площадка на круглом фланце расположена со стороны катода.
• Электроды внутри линзы. Широкая чашка, в которой сидит кристалл, обычно катод. У части производителей встречается обратная компоновка, так что на этот признак полагайтесь в последнюю очередь.

У SMD светодиодов на катодную сторону указывает метка на корпусе: точка, срезанный угол или полоска. Самый надежный способ для любой детали это прозвонка мультиметром в режиме проверки диодов, его разберем в отдельном разделе ниже.

Формула расчета токоограничивающего резистора

Весь расчет умещается в одну строку закона Ома:

R = (Uпит - Uсд) / I

Здесь Uпит это напряжение источника питания в вольтах, Uсд это падение напряжения на светодиоде из даташита или таблицы выше, I это рабочий ток в амперах. Не забудьте перевести миллиамперы: 20 мА это 0,02 А.

Полученное значение почти никогда не совпадает со стандартным номиналом, поэтому его округляют вверх до ближайшего значения ряда E24. Округление именно вверх: чуть меньший ток безопасен для светодиода, а чуть больший сокращает его жизнь. Что такое ряды номиналов и как прочитать сопротивление по кольцам на корпусе, мы подробно разобрали в статье о цветовой маркировке резисторов.

Вторая половина расчета, о которой вспоминают реже: мощность резистора. Вся срезанная разница напряжений выделяется на нем теплом. Мощность считается как P = (Uпит - Uсд) x I, и корпус берут с запасом минимум в два раза, иначе резистор будет работать на пределе и греть все вокруг. Подобрать деталь нужного номинала и мощности, от миниатюрных SMD до мощных выводных, можно в каталоге резисторов Эиком.

Примеры расчета для типовых случаев

Четыре ситуации, которые закрывают большинство бытовых задач. Все числа пересчитаны и сведены к ряду E24.

Пример 1: красный светодиод от 12 В

Падение 2 В, рабочий ток 20 мА. Считаем: R = (12 - 2) / 0,02 = 500 Ом. Такого номинала в ряду E24 нет, округляем вверх до 510 Ом. Фактический ток составит 19,6 мА, светодиод разницы не заметит. Мощность на резисторе: 10 В x 0,0196 А = 0,196 Вт. Корпус 0,25 Вт будет работать на 78 процентах предела, поэтому правильный выбор здесь 0,5 Вт.

Пример 2: белый светодиод от 5 В

Падение 3,2 В. Для индикации на плате с питанием 5 В зададим щадящие 15 мА: R = (5 - 3,2) / 0,015 = 120 Ом, и это готовый номинал E24. Мощность всего 0,027 Вт, подойдет любой корпус, включая SMD типоразмера 0603.

Пример 3: светодиод в автомобиле

Частая ошибка: считать от 12 В. При заведенном двигателе бортовая сеть держит 13,8-14,7 В, поэтому в расчет берут 14,4 В. Красный светодиод на 20 мА: R = (14,4 - 2) / 0,02 = 620 Ом, номинал есть в E24. Мощность: 12,4 В x 0,02 А = 0,248 Вт, то есть корпус 0,25 Вт окажется загружен на 99 процентов. Ставьте 0,5 Вт и закладывайте ток ниже номинального: в бортовой сети случаются выбросы напряжения.

Пример 4: цепочка из трех светодиодов

Три красных светодиода последовательно от 12 В. Падения складываются: 3 x 2 = 6 В. Резистор: R = (12 - 6) / 0,02 = 300 Ом, есть в E24. Мощность: 6 В x 0,02 А = 0,12 Вт, хватит корпуса 0,25 Вт. Практическое правило для цепочек: оставляйте на резисторе хотя бы 1,5-2 В запаса, иначе любое колебание питания будет заметно менять ток и яркость.

Шпаргалка: готовые номиналы для 5 и 12 вольт

Если считать некогда, возьмите готовое значение из таблицы. Ток 20 мА, округление вверх по ряду E24.

Для чистой индикации ток можно смело снижать до 3-5 мА: точка света остается хорошо заметной, а нагрев и деградация падают в разы. Красный индикатор на 12 В при токе 5 мА потребует резистор 2 кОм вместо 510 Ом. Если сомневаетесь между двумя номиналами, берите больший: потеряете немного яркости, выиграете в ресурсе.

Последовательное и параллельное включение

Последовательная цепочка это самый предсказуемый вариант. Через все светодиоды течет один и тот же ток, падения напряжения складываются, на всю цепочку ставится один резистор. Собирайте цепочку из одинаковых деталей: у светодиодов разных цветов различается и падение, и оптимальный ток, поэтому смешанная гирлянда светит неравномерно. Ограничение одно: сумма падений должна быть меньше напряжения питания с тем самым запасом 1,5-2 В на резистор.

Параллельное включение с одним общим резистором это классическая ловушка. Вспомните разброс из паспорта: даже у деталей одной серии падение отличается на десятые доли вольта. Ветка с наименьшим падением заберет большую часть общего тока и перегорит первой. После этого весь ток распределится между оставшимися, следующей сгорит ветка с наименьшим падением среди них, и так по цепочке до конца. Правильная схема выглядит иначе: каждой ветке свой резистор, и тогда ток в каждой задан независимо.

Смешанное включение объединяет оба подхода: несколько последовательных цепочек, в каждой собственный резистор, и уже эти цепочки соединяются параллельно. Так устроено большинство светодиодных лент на 12 В: секция из трех кристаллов и резистора повторяется по всей длине.

Типичные ошибки при подключении

• Проверка напрямую на секундочку. Красный светодиод на 12 В без резистора погибает быстрее, чем вы успеете оценить яркость. Для быстрой проверки держите под рукой резистор 1 кОм: с ним деталь засветится от любого источника до 20 В и останется живой.
• Один резистор на параллельные светодиоды. Почему это заканчивается цепной гибелью деталей, разобрано выше. Каждой параллельной ветке свой резистор, без исключений.
• Расчет от 12 В в автомобиле. Реальные 14,4 В при заведенном двигателе поднимают ток на четверть выше расчетного. Считайте от рабочего напряжения сети, а не от паспортного.
• Мощность резистора впритык. Резистор, загруженный на 90-100 процентов, темнеет сам и греет плату. Запас в два раза это не перестраховка, а норма.
• Обратное напряжение выше 5 В. При переполюсовке от источника выше 5 В или при питании переменным напряжением без встречного диода переход пробивается. Светодиод после этого либо мертв, либо светит вполнакала.
• Мощный светодиод на резисторе. Для деталей от 1 Вт гасящий резистор превращается в печку: на нем рассеивается мощность, сравнимая с полезной, а яркость плывет от прогрева. Таким светодиодам нужен драйвер, который стабилизирует ток.

Как проверить светодиод мультиметром

Переведите прибор в режим проверки диодов, он же прозвонка со значком диода. Красный щуп на анод, черный на катод. Исправный красный, желтый или зеленый светодиод слабо засветится, а на экране появится падение напряжения перехода: примерно от 1,6 до 2,4 В. Белые и синие детали могут не зажечься, если тестового напряжения прибора не хватает до порога, тогда ориентируйтесь только на показание дисплея.

В обратной полярности исправный светодиод показывает обрыв: единицу или OL на экране. Два исхода говорят о неисправности: обрыв в обе стороны означает перегоревшую перемычку, а малое падение в обе стороны означает пробитый переход. В обоих случаях деталь под замену. Проверяйте светодиод выпаянным хотя бы одним выводом, иначе соседние элементы схемы исказят картину.

Частые вопросы

Можно ли подключить светодиод к 220 В через один резистор?

Технически схемы с гасящим резистором от сети существуют, но для самостоятельной сборки это плохая идея. Резистору придется рассеивать порядка 2 Вт тепла, а в обратный полупериод к переходу приложится амплитудное напряжение выше 300 В, что без встречного диода означает пробой. Безопасное решение: готовый блок питания на 5 или 12 В либо специализированный драйвер.

Почему светодиод светит тускло?

Три типовые причины: завышенный номинал резистора и, как следствие, ток заметно ниже номинального, просевшее напряжение питания, а также деградация кристалла после длительного перегрева. У белых светодиодов со временем выгорает люминофор, и свечение уходит в синеву с потерей яркости.

Что будет, если перепутать полярность?

При напряжении в пределах допустимого обратного, а это обычно 5 В, ничего: светодиод просто не светится, и после переворота работает как ни в чем не бывало. Опасна переполюсовка от источника с более высоким напряжением, она грозит пробоем перехода.

Какой резистор взять, если падение напряжения неизвестно?

Возьмите ориентир по цвету из таблицы выше и посчитайте по формуле, а затем поставьте ближайший больший номинал. Хотите точности: подключите деталь через резистор 1 кОм, измерьте падение мультиметром прямо на выводах светодиода и пересчитайте резистор под нужный ток.

Резюме простое: одна формула, таблица падений и запас по мощности в два раза закрывают почти любую задачу подключения светодиода. Все компоненты для этого, от индикаторных светодиодов до резисторов любых номиналов и мощностей, есть в каталоге Эиком с фильтрами по параметрам и наличием на складе.
