Как выбрать блок питания для устройства: напряжение, ток, запас мощности

Устройству нужен блок питания на 12 вольт и 1 ампер, а в продаже стоит на 12 вольт и 5 ампер. Опасно ли это, сгорит ли схема от лишних четырех ампер? Нет, и путаница именно в этом месте самая массовая: ток на этикетке блока это не то, что он вливает, а то, что он способен отдать. Зато с напряжением ошибка на пару вольт заканчивается плохо, а нестабилизированный блок на холостом ходу выдает совсем не ту цифру, что написана на корпусе. Разберем, как читать характеристики, посчитаем запас мощности на живых числах, объясним пусковой ток, полярность штекера и пульсации, а заодно покажем, как проверить блок мультиметром.

Содержание

• Что делает блок питания
• Напряжение: единственный параметр без права на ошибку
• Ток: главное недоразумение
• Запас мощности: сколько закладывать
• Расчет на живых числах
• Пусковой ток и почему блок не стартует
• Стабилизированный или нет
• Линейный или импульсный
• Пульсации и когда они важны
• Полярность штекера и типоразмеры
• Защиты: что должно быть внутри
• КПД и потребление на холостом ходу
• Сводная таблица
• Как проверить блок питания мультиметром
• Как выбрать блок питания
• Типичные ошибки
• Частые вопросы

Что делает блок питания

Задача блока питания одна: превратить то, что есть в розетке, в то, что нужно устройству. В розетке переменные 230 вольт, устройству нужны постоянные 5, 12 или 24 вольта, причем ровные и без провалов под нагрузкой.

Внутри происходит четыре вещи. Понижение напряжения до нужного уровня. Выпрямление, то есть превращение переменного тока в пульсирующий постоянный, чем занимается диодный мост. Сглаживание пульсаций конденсаторами. И стабилизация, то есть удержание выходного напряжения на месте при изменении нагрузки и сетевого напряжения.

Понимать эту цепочку полезно, потому что почти все характеристики на этикетке относятся к одному из четырех этапов, а типичные неисправности к последним двум. Про сами выпрямительные диоды написано в статье про виды и характеристики диодов, а про сглаживающие конденсаторы в статье про виды и характеристики конденсаторов.

Напряжение: единственный параметр без права на ошибку

Здесь все просто и жестко: напряжение блока должно совпадать с тем, что требует устройство. Допустимое расхождение обычно составляет около 5 процентов, и то в сторону, которую разрешает производитель.

Что происходит при ошибке. Напряжение выше нужного ведет к перегреву стабилизаторов внутри устройства, а при заметном превышении к пробою конденсаторов и микросхем. Разница в пару вольт для схемы на 5 вольтах это уже сорок процентов сверху, и такое обычно не переживают. Напряжение ниже нужного менее разрушительно, но устройство либо не запустится вовсе, либо будет вести себя непредсказуемо: контроллер уйдет в перезагрузку, экран замигает, двигатель не наберет обороты.

Отдельная ловушка это переменное и постоянное напряжение. На корпусе постоянное обозначают прямой чертой с пунктиром под ней, переменное волнистой линией. Блок на 12 вольт переменного тока и блок на 12 вольт постоянного это совершенно разные приборы, и подмена одного другим устройство обычно не переживает.

Перед покупкой смотрите не на разъем и не на внешний вид, а на надпись на самом устройстве или на его старом блоке питания. Там указаны и величина напряжения, и его род, и полярность. Совпадение штекера ничего не гарантирует: один и тот же разъем встречается на блоках от 5 до 24 вольт.

Ток: главное недоразумение

А вот здесь логика ровно обратная, и путают ее постоянно.

Ток на этикетке блока это максимум, который он способен отдать, а не то, что он подает в устройство. Сколько взять, решает нагрузка, а не источник. Устройство с потреблением 0,5 ампера от блока на 5 ампер возьмет ровно свои 0,5 ампера, и остальные четыре с половиной просто останутся невостребованными.

Отсюда правило: ток блока должен быть не меньше, чем потребление устройства. Больше можно и даже хорошо, меньше нельзя.

Запомнить проще всего так: напряжение навязывает источник, а ток забирает нагрузка. Поэтому по напряжению совпадение обязательно, а по току важен только нижний предел. Блок с избыточным током безопасен, блок с недостаточным опасен и для себя, и для устройства.

Что происходит, если тока не хватает. Блок уходит в защиту и выключается, либо начинает просаживать напряжение, либо греется и постепенно деградирует. Самый неприятный вариант второй: устройство вроде работает, но при пиках нагрузки напряжение проваливается, и оно перезагружается или сбоит. Искать причину в такой ситуации можно долго, потому что внешне блок исправен.

Единственный минус избыточного тока это цена и габариты. Ну и еще одно: у некоторых импульсных блоков КПД падает при очень малой нагрузке, поэтому брать блок на 20 ампер для устройства на 0,1 ампера смысла нет.

Запас мощности: сколько закладывать

Мощность считается перемножением напряжения и тока:

P = U × I

Практическое правило: закладывайте запас 20-30 процентов сверх расчетного потребления. Причин для этого три.

Первая: нагрев. Блок, работающий на пределе, греется сильно, а нагрев напрямую съедает ресурс электролитических конденсаторов внутри. Каждые 10 градусов сверху сокращают их срок службы примерно вдвое.

Вторая: честность цифр. У дешевых блоков заявленный ток нередко достижим только кратковременно и при комнатной температуре. Запас компенсирует эту разницу.

Третья: развитие. Устройство обрастает нагрузкой, к ленте добавляется еще метр, к плате еще один модуль.

Для нагрузок с пусковым током запас берут больше, но об этом отдельно ниже.

Расчет на живых числах

Пример 1: плата с потреблением 1,5 ампера

Устройство работает от 12 вольт и потребляет до 1,5 ампера. Считаем мощность: P = 12 × 1,5 = 18 ватт. Добавляем 30 процентов запаса: 18 × 1,3 = 23,4 ватта. Ближайший стандартный блок это 12 вольт 2 ампера, то есть 24 ватта. Подходит.

Пример 2: светодиодная лента

Лента потребляет 14,4 ватта на метр, отрезок длиной 5 метров. Считаем: 14,4 × 5 = 72 ватта. Ток при 12 вольтах составит 72 / 12 = 6 ампер. С запасом 30 процентов нужно 72 × 1,3 = 93,6 ватта, то есть берем блок на 100 ватт, что соответствует 12 вольтам и 8,3 ампера.

Обратите внимание: экономия на этом шаге типична и наказуема. Блок ровно на 72 ватта будет работать в постоянной перегрузке и проживет несколько месяцев вместо нескольких лет.

Пример 3: считаем от нескольких потребителей

В корпусе стоят плата контроллера на 0,3 ампера, два вентилятора по 0,2 ампера и реле, потребляющее 0,08 ампера при срабатывании. Складываем: 0,3 + 0,2 + 0,2 + 0,08 = 0,78 ампера. При 12 вольтах это 9,4 ватта, с запасом около 12 ватт. Берем блок на 12 вольт 1,5 ампера.

Про потребление обмоток реле подробно написано в статье про устройство, виды и принцип работы реле.

Пусковой ток и почему блок не стартует

Есть нагрузки, которые в первые доли секунды после включения потребляют многократно больше, чем в установившемся режиме. Это не аномалия, а нормальная физика.

• Двигатели. Пока вал не начал вращаться, противо-ЭДС нет, и ток ограничен только сопротивлением обмотки. Пусковой ток превышает номинальный в 3-8 раз.
• Лампы накаливания. Холодная нить имеет сопротивление примерно в десять раз ниже, чем раскаленная. Отсюда бросок тока при включении.
• Схемы с большой входной емкостью. Разряженный конденсатор в первый момент ведет себя как короткое замыкание.

Проявляется это характерно: блок питания щелкает, гаснет и пытается запуститься снова, снова и снова. Устройство при этом может быть полностью исправным. Просто защита от перегрузки срабатывает раньше, чем нагрузка успевает выйти на рабочий режим.

Лечится это либо блоком с большим запасом по току, либо схемой плавного пуска, которая ограничивает бросок резистором и затем шунтирует его. Для двигателя, потребляющего 1 ампер в установившемся режиме, разумно брать блок минимум на 3 ампера.

Стабилизированный или нет

Разница между этими двумя типами способна удивить того, кто впервые померил напряжение на выходе дешевого адаптера.

Нестабилизированный блок это трансформатор, диодный мост и конденсатор, без всякой схемы регулирования. Его выходное напряжение сильно зависит от нагрузки: на холостом ходу оно заметно выше номинала, под полной нагрузкой проседает до него.

Посчитаем, откуда берется превышение. Трансформатор на 12 вольт выдает 12 вольт действующего переменного напряжения, но конденсатор после моста заряжается до амплитудного значения, а оно в 1,41 раза выше: 12 × 1,41 = 16,9 вольта. Из этого вычитаем падение на двух диодах моста, примерно 1,4 вольта, и получаем около 15,5 вольта на холостом ходу вместо ожидаемых двенадцати.

Для устройства, рассчитанного строго на 12 вольт, такое питание может оказаться губительным, особенно если оно потребляет мало и напряжение не проседает.

Стабилизированный блок держит выходное напряжение постоянным независимо от нагрузки в пределах своего диапазона. Почти все современные импульсные блоки стабилизированные. Как устроена стабилизация, разобрано в статье про стабилизаторы напряжения.

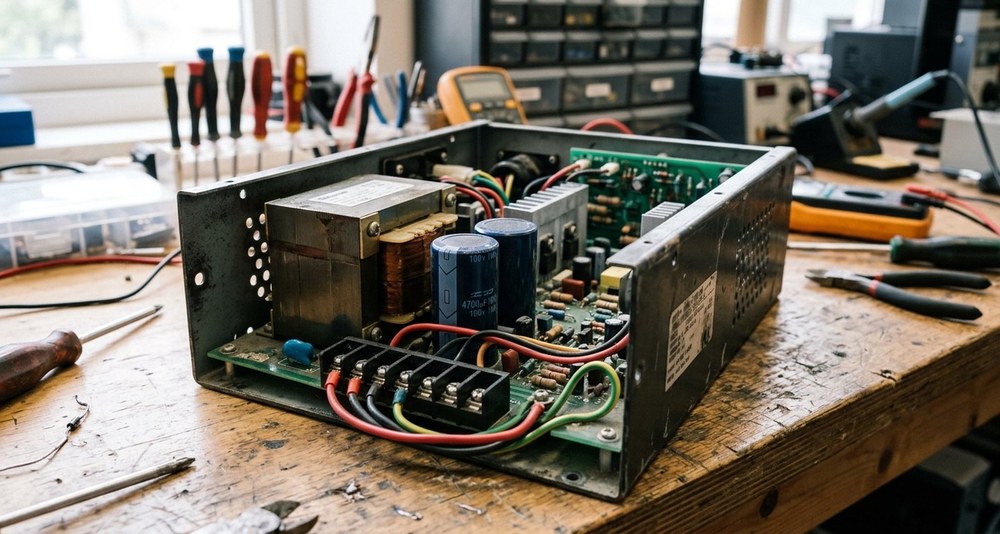

Линейный или импульсный

Линейный блок строится вокруг тяжелого сетевого трансформатора, работающего на частоте 50 герц. Он тихий в смысле помех, простой и живучий, но крупный, тяжелый и с КПД около половины.

Импульсный блок сначала выпрямляет сеть, а затем нарезает ее на высокой частоте и трансформирует уже там. За счет высокой частоты трансформатор получается крошечным, а КПД доходит до 90 процентов. Расплата это помехи и более сложная схема. Принцип работы разобран в статье про ШИМ и его применение.

Практический выбор сегодня почти всегда в пользу импульсного: он легче, компактнее, экономичнее и работает в широком диапазоне сетевого напряжения. Линейные остаются в аудиотехнике и точных измерениях, где важна чистота питания.

Пульсации и когда они важны

Даже стабилизированный блок выдает не идеально ровное напряжение: на нем присутствует небольшая переменная составляющая. Ее называют пульсациями и нормируют в милливольтах размаха либо в процентах от выходного напряжения. Типичное значение у приличного блока составляет 1-2 процента.

Для большинства задач это безразлично. Светодиодной ленте, вентилятору, реле или зарядке пульсации не мешают вовсе.

А вот где они критичны:

• Звуковая техника. Пульсации напрямую превращаются в фон и слышны в паузах.
• Измерения. Аналого-цифровой преобразователь считывает пульсации как шум и теряет разрядность.
• Радиоприемные тракты. Помеха от импульсного блока садится прямо в приемный диапазон.

Стандартное решение для таких случаев это связка из импульсного блока и линейного стабилизатора за ним: первый берет на себя основное преобразование, второй дочищает питание. Второй вариант это дополнительный фильтр из дросселя и конденсаторов, о котором написано в статье про катушки индуктивности и дроссели.

Полярность штекера и типоразмеры

Две механические мелочи, которые ломают устройства чаще, чем ошибки в расчетах.

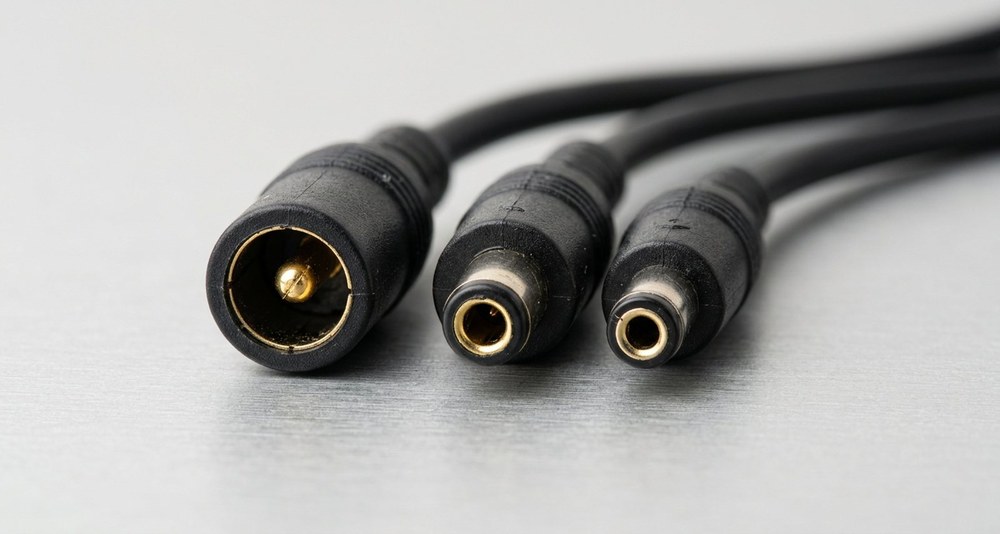

Полярность. У круглого штекера есть центральный контакт и внешняя обойма. В подавляющем большинстве случаев плюс находится в центре, но встречается и обратная схема, особенно в музыкальном оборудовании и старой технике. На корпусе блока полярность рисуют схематично: кружок с точкой в центре и знаками плюс и минус.

Ошибка полярности для устройства без защитного диода означает мгновенный выход из строя. Если защита есть, обычно срабатывает предохранитель, о них написано в статье про виды и маркировку предохранителей.

Типоразмер. Самые ходовые штекеры имеют внешний диаметр 5,5 миллиметра, а внутренний либо 2,1, либо 2,5 миллиметра. Визуально они почти неразличимы, и штекер с отверстием 2,5 налезает на штырь 2,1, но контакт получается неплотным. Итог это искрение, нагрев и периодические пропадания питания, которые списывают на что угодно, кроме разъема.

Защиты: что должно быть внутри

Хороший блок питания умеет защищать и себя, и нагрузку. Набор стандартный, и его наличие стоит проверять по описанию.

• От короткого замыкания. При замыкании выхода блок отключается или уходит в режим повторных попыток запуска. Обязательная функция.
• От перегрузки по току. Срабатывает при превышении паспортного тока, не дожидаясь полного замыкания.
• От перенапряжения на выходе. Страхует нагрузку на случай отказа схемы стабилизации. Без нее пробой регулирующего элемента выводит на выход полное внутреннее напряжение и убивает все подключенное.
• От перегрева. Снижает мощность или отключает блок при выходе за температурный предел.

Отдельно про защиту от импульсов из сети. Грозовой разряд или коммутация мощной нагрузки создают в сети выброс на сотни и тысячи вольт, и обычные защиты блока от него не спасают. Для этого нужны варисторы и супрессоры, о которых написано в статье про защиту от перенапряжения. Элементы такой защиты собраны в разделе защиты цепей каталога Эиком.

КПД и потребление на холостом ходу

КПД показывает, какая доля потребляемой из сети мощности доходит до нагрузки, а какая уходит в тепло внутри блока.

Пример. Блок отдает 60 ватт при КПД 88 процентов. Из сети он при этом берет 60 / 0,88 = 68 ватт, а разница 8 ватт рассеивается внутри корпуса. Именно эти восемь ватт и определяют, насколько горячим он будет на ощупь и сколько проживут конденсаторы внутри.

У современных импульсных блоков КПД лежит в диапазоне 85-93 процентов, у линейных около 50 процентов и ниже. Разница заметна и по счету за электричество, и по нагреву.

Второй параметр это потребление на холостом ходу. Блок, оставленный в розетке без нагрузки, продолжает потреблять от долей ватта до нескольких ватт. Для одного адаптера это копейки, для десятка постоянно включенных зарядок за год набегает ощутимо.

Сводная таблица

Как проверить блок питания мультиметром

Проверка занимает пару минут и отвечает на большинство вопросов.

Шаг 1: напряжение на холостом ходу

Включаем блок в сеть без нагрузки, переводим мультиметр в режим измерения постоянного напряжения на предел выше ожидаемого и касаемся щупами контактов штекера. Красный щуп на плюс, черный на минус.

У стабилизированного блока показание должно совпадать с номиналом в пределах нескольких процентов. У нестабилизированного оно будет заметно выше, и это норма. Отрицательное значение на экране означает, что полярность обратная той, что вы предположили, и это тоже полезная информация.

Шаг 2: напряжение под нагрузкой

Подключаем реальную нагрузку и измеряем снова. Просадка в пределах нескольких процентов нормальна. Провал на вольт и больше означает, что блок не тянет: либо он слабоват по току, либо изношены конденсаторы внутри.

Это самая ценная проверка, потому что на холостом ходу изношенный блок часто выглядит совершенно здоровым.

Шаг 3: что мультиметром не проверить

Честно: уровень пульсаций обычным мультиметром измерить нельзя. Прибор в режиме переменного напряжения покажет какое-то число, но оно будет зависеть от его схемы и от частоты, и доверять ему нельзя. Для оценки пульсаций нужен осциллограф. Общие приемы измерений собраны в статье о том, как пользоваться мультиметром.

Также нельзя мультиметром проверить работу защит и реальную максимальную мощность, для этого нужна нагрузка и измерение под ней.

Как выбрать блок питания

1. Найдите требования устройства. Напряжение, ток, род тока и полярность указаны на корпусе устройства или на его старом блоке. Не ориентируйтесь на форму штекера.
2. Посчитайте мощность. Перемножьте напряжение и ток, при нескольких потребителях сложите их токи.
3. Добавьте запас. От 20 до 30 процентов для обычной нагрузки, втрое и больше для двигателей и ламп накаливания.
4. Проверьте стабилизацию. Для электроники нужен стабилизированный блок, нестабилизированный годится разве что для нагревателей и простых обмоток.
5. Оцените требования к пульсациям. Звук, измерения и радио требуют либо линейного блока, либо дополнительного стабилизатора за импульсным.
6. Сверьте разъем. Внешний и внутренний диаметр, а также полярность центрального контакта.
7. Убедитесь в наличии защит. Как минимум от короткого замыкания и перегрузки, желательно от перенапряжения и перегрева.

Если блок питания проектируется в составе собственного устройства, а не покупается готовым, микросхемы управления питанием, дроссели, конденсаторы и элементы защиты можно подобрать в разделе управления питанием каталога Эиком.

Типичные ошибки

• Боятся большого тока блока. Пять ампер для устройства на полампера это нормально и даже хорошо, нагрузка возьмет столько, сколько ей нужно.
• Берут блок ровно по расчету. Без запаса он работает горячим, и конденсаторы внутри стареют вдвое-вчетверо быстрее.
• Подбирают блок по разъему. Одинаковый штекер стоит и на блоках 5 вольт, и на блоках 24 вольта.
• Путают постоянное и переменное. Двенадцать вольт переменного вместо двенадцати постоянных это почти гарантированный ремонт.
• Не проверили полярность. Центр плюс встречается чаще, но не всегда, а цена ошибки высока.
• Не учли пусковой ток. Двигатель на ампер требует блока минимум на три, иначе защита будет срабатывать при каждом старте.
• Померили только на холостом ходу. Изношенный блок в этом режиме выглядит исправным и проваливается только под нагрузкой.
• Взяли нестабилизированный блок для электроники. На малой нагрузке он выдает существенно больше номинала.
• Штекер 5,5 на 2,5 вместо 5,5 на 2,1. Держится, но контакт неплотный, отсюда искрение и пропадания питания.

Частые вопросы

Можно ли взять блок питания с большим током, чем нужно?

Да, и это правильный подход. Ток на этикетке означает максимум, который блок способен отдать, а сколько взять, решает нагрузка. Устройство на 0,5 ампера возьмет от блока на 5 ампер ровно свои полампера. Обратная ситуация недопустима: блок со слабым током уйдет в защиту, начнет просаживать напряжение или перегреется.

Что будет, если напряжение блока чуть выше нужного?

Расхождение около 5 процентов обычно безопасно, потому что внутри устройства стоит собственный стабилизатор с некоторым запасом. Превышение на пару вольт для схемы на 5 вольтах это уже сорок процентов сверху, и такое заканчивается перегревом стабилизатора либо пробоем конденсаторов и микросхем. Занижать напряжение менее опасно, но устройство просто не запустится или будет сбоить.

Почему блок питания щелкает и не включается?

Чаще всего это срабатывание защиты от перегрузки при пуске. Двигатели, лампы накаливания и схемы с большой входной емкостью в первый момент потребляют в разы больше номинала, и блок отключается, не успев выйти на режим. Помогает блок с большим запасом по току или схема плавного пуска. Второй возможный вариант это короткое замыкание в нагрузке, что проверяется отключением устройства от блока.

Чем стабилизированный блок отличается от нестабилизированного?

Поведением при изменении нагрузки. Стабилизированный держит напряжение постоянным, нестабилизированный на холостом ходу выдает заметно больше номинала и проседает под нагрузкой. Причина в том, что конденсатор после диодного моста заряжается до амплитудного значения, которое в 1,41 раза выше действующего. Для электроники берут только стабилизированный.

Итог: напряжение подбирают строго по паспорту устройства, ток берут не меньше потребления и спокойно с избытком, а мощность закладывают с запасом от 20 до 30 процентов и втрое больше для нагрузок с пусковым током. Отдельно проверяют род тока, полярность штекера и наличие стабилизации, потому что именно на этих трех вещах чаще всего и сгорают устройства. Микросхемы управления питанием, элементы защиты, дроссели и конденсаторы для построения собственного источника есть в каталоге Эиком.
