Катушки индуктивности и дроссели: виды, характеристики, выбор

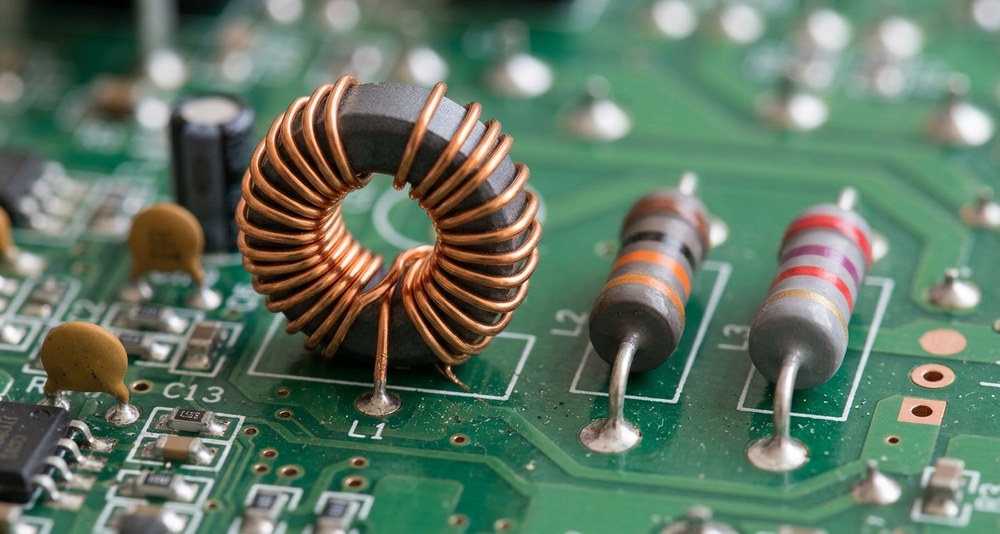

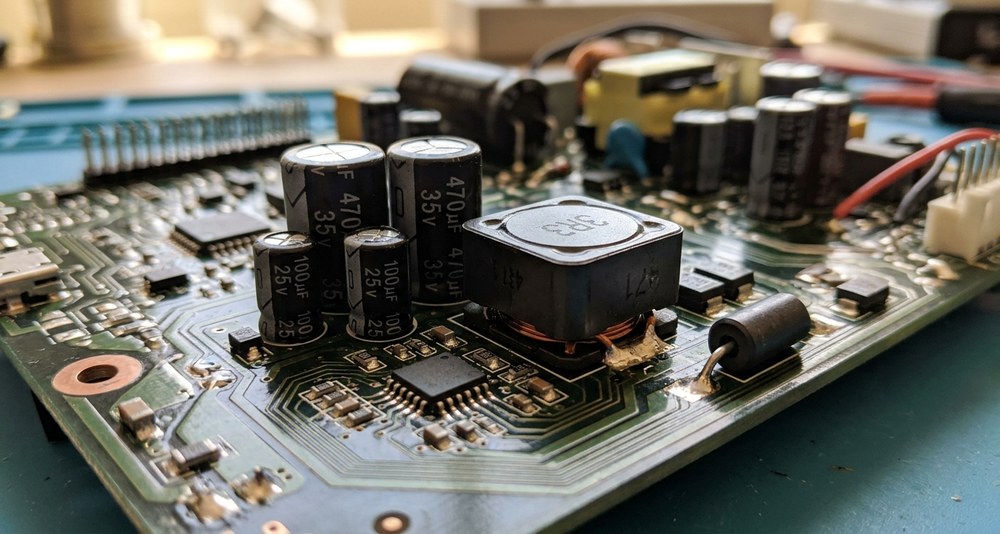

Дроссель на плате импульсного блока питания выглядит проще некуда: моток провода на сердечнике. При этом именно он чаще других деталей становится причиной необъяснимых отказов, потому что его выбрали по одной цифре индуктивности и не посмотрели на ток насыщения. Такая катушка не сгорает и не вздувается, она тихо теряет свойства под нагрузкой, а схема начинает вести себя непредсказуемо. Разберем, как работает катушка, что стоит за ее параметрами, чем дроссель отличается от синфазного дросселя и ферритовой бусины и как подобрать деталь, которая не подведет.

Содержание

• Что такое катушка индуктивности
• Как она работает: инерция для тока
• ЭДС самоиндукции и почему горят ключи
• Сопротивление растет с частотой
• Главные характеристики
• Ток насыщения: главная ловушка
• Сердечники и их характер
• Виды катушек и дросселей
• Синфазные дроссели
• Ферритовые бусины
• Сравнительная таблица
• Маркировка
• Как проверить катушку
• Как выбрать дроссель
• Типичные ошибки
• Частые вопросы

Что такое катушка индуктивности

Катушка индуктивности это провод, намотанный витками, чаще всего на сердечнике из магнитного материала. Когда через нее течет ток, вокруг витков возникает магнитное поле, и в этом поле запасается энергия. Когда ток пытается измениться, поле сопротивляется этому изменению и отдает энергию обратно в цепь.

Основной параметр называется индуктивностью и измеряется в генри. Генри величина крупная, поэтому на практике живут дольные единицы: миллигенри и микрогенри. Перевод простой: 1 Гн = 1000 мГн = 1000000 мкГн. Дроссели импульсных источников обычно лежат в диапазоне от единиц до сотен микрогенри, ВЧ катушки в наногенри и микрогенри, сетевые дроссели в миллигенри.

Слова «катушка» и «дроссель» часто используют как синонимы, и формально это одна и та же деталь. Разница в назначении. Катушкой чаще называют элемент, который работает с сигналом: входит в колебательный контур, фильтр, антенный тракт. Дросселем называют элемент, задача которого не пропускать переменную составляющую и сглаживать ток: в питании, в цепях подавления помех. На схемах и то и другое обозначают буквой L.

Как она работает: инерция для тока

Проще всего понять катушку через сравнение с массой. Тяжелую тележку трудно разогнать и трудно остановить, она сопротивляется изменению скорости. Катушка ведет себя так же по отношению к току: она сопротивляется изменению тока, а не самому току.

Из этого следуют два практических вывода. Первый: постоянный ток катушка пропускает почти без сопротивления, у нее остается только омическое сопротивление медного провода. Второй: чем быстрее ток пытается измениться, тем сильнее катушка мешает.

Энергия, запасенная в магнитном поле, считается по формуле:

W = L × I² / 2

Пример. Дроссель 10 мкГн при токе 2 А запасает W = 0,00001 × 4 / 2 = 0,00002 Дж, то есть 20 микроджоулей. Величина крохотная, но именно ее дроссель перекладывает из входа в выход десятки и сотни тысяч раз в секунду, и на этом работает весь импульсный преобразователь.

Обратите внимание на квадрат в формуле: энергия зависит от тока гораздо сильнее, чем от индуктивности. Удвоение тока увеличивает запасенную энергию вчетверо, и вместе с ней растет намагниченность сердечника. Отсюда и берется ограничение по току, о котором пойдет речь ниже.

ЭДС самоиндукции и почему горят ключи

Самое заметное проявление индуктивности возникает в момент, когда ток резко обрывают. Магнитное поле не может исчезнуть мгновенно, оно начинает поддерживать ток и наводит на выводах катушки напряжение обратной полярности. Это и есть ЭДС самоиндукции.

Величина ее зависит от скорости обрыва и может в десятки раз превышать питающее напряжение. Катушка реле, питавшаяся от 12 В, при размыкании способна выдать выброс в сотни вольт. Транзистор, который коммутировал эту катушку, получает этот выброс на себя и пробивается, хотя по паспорту рассчитан на гораздо большее напряжение, чем 12 В.

Лечится это обратным диодом, включенным параллельно катушке в непроводящем направлении. В момент обрыва диод открывается и замыкает ток самоиндукции на саму катушку, гася выброс. Именно поэтому в схемах управления реле рядом всегда стоит диод, подробнее об устройстве самих реле есть в статье про виды и принцип работы реле, а о выборе самого диода в статье про виды и характеристики диодов.

Любая индуктивная нагрузка, реле, соленоид, электромагнитный клапан, двигатель, обязана иметь защиту от выброса самоиндукции. Отсутствие обратного диода это не мелкая недоработка, а гарантированный пробой ключа рано или поздно. Диод ставят как можно ближе к самой катушке.

Сопротивление растет с частотой

Для переменного тока катушка представляет реактивное сопротивление, которое считается так:

X = 2 × π × f × L

Здесь f это частота в герцах, L индуктивность в генри. Главное в формуле то, что сопротивление прямо пропорционально частоте. Посчитаем на одной и той же катушке 100 мкГн. На частоте сети 50 Гц ее сопротивление составит около 0,03 Ом, то есть она практически незаметна. На частоте 100 кГц уже около 63 Ом, а на 10 МГц около 6,3 кОм, то есть почти обрыв.

Отсюда и главное применение дросселя: он свободно пропускает постоянную составляющую и полезный низкочастотный ток, но встает стеной перед высокочастотной помехой. Конденсатор ведет себя ровно наоборот, и вместе они образуют LC-фильтр, где дроссель не пускает помеху дальше, а конденсатор отводит ее на общий провод. О свойствах второй половины этой пары мы писали в статье про виды и характеристики конденсаторов.

Главные характеристики

Индуктивность далеко не единственная цифра, по которой выбирают деталь. Параметров у катушки заметно больше, чем у резистора, и почти каждый способен испортить схему.

• Индуктивность. Основной параметр, задается в мкГн или мГн. Допуск бывает от 1 до 20 процентов, у силовых дросселей обычно 20 процентов, у ВЧ катушек точнее.
• Ток насыщения, Isat. Ток, при котором сердечник насыщается и индуктивность резко падает. Разберем отдельно, это самый важный параметр после самой индуктивности.
• Номинальный ток нагрева, Irms. Ток, при котором катушка нагревается на определенную величину, чаще всего производители нормируют перегрев на 40 градусов. Это тепловой предел, он не связан с насыщением.
• Сопротивление постоянному току, DCR. Омическое сопротивление обмотки, от единиц миллиом у силовых дросселей до единиц ом у мелких. Прямо превращается в потери и нагрев.
• Собственная резонансная частота, SRF. У любой обмотки есть паразитная межвитковая емкость, и вместе с индуктивностью она образует контур. Выше своей резонансной частоты катушка перестает быть катушкой и ведет себя как конденсатор.
• Добротность, Q. Отношение реактивного сопротивления к потерям. Важна в колебательных контурах и ВЧ технике, для дросселей питания второстепенна.

Практический смысл двух токов стоит различать четко. Превышение тока нагрева ведет к перегреву обмотки, это процесс медленный и заметный. Превышение тока насыщения ведет к обвалу индуктивности за доли микросекунды, и последствия наступают мгновенно.

Ток насыщения: главная ловушка

Магнитный сердечник усиливает поле катушки в сотни и тысячи раз, за счет этого небольшая деталь дает заметную индуктивность. Но у материала есть предел: когда все магнитные домены выстроились по полю, дальше усиливать нечего. Сердечник насыщается.

С этого момента катушка ведет себя так, будто сердечника нет вовсе. Индуктивность падает, а вместе с ней исчезает и сопротивление изменению тока. Ток, который раньше нарастал плавно, начинает расти лавинообразно, ограниченный только сопротивлением обмотки и ключа. В импульсном преобразователе это означает бросок тока через транзистор и его пробой за один такт.

Коварство в том, что признаков перегрузки не видно. Катушка не греется сверх нормы, ничего не пахнет, деталь выглядит целой. Схема просто время от времени выходит из строя под нагрузкой, а при проверке на столе с малым током работает безупречно.

Величину Isat производители указывают в даташите, но определяют по-разному: как ток, при котором индуктивность упала на 10, 20 или 30 процентов от номинала. Поэтому сравнивать две детали по одной цифре без оглядки на критерий некорректно, и в спорных случаях нужно смотреть график зависимости индуктивности от тока.

Дроссель выбирают по пиковому току в схеме, а не по среднему. В импульсном преобразователе пиковый ток равен току нагрузки плюс половина размаха пульсаций, и именно эта величина должна оставаться заметно ниже тока насыщения. Запас закладывают минимум в полтора раза.

Посчитаем реальный пример. Понижающий преобразователь делает 5 В из 12 В на частоте 500 кГц с дросселем 10 мкГн. Размах пульсаций тока в дросселе считается как ΔI = (Uвх − Uвых) × Uвых / (L × f × Uвх). Подставляем: (12 − 5) × 5 / (0,00001 × 500000 × 12) = 35 / 60 = 0,58 А. При токе нагрузки 2 А пиковый ток в дросселе составит 2 + 0,29 = 2,29 А, а значит деталь нужна с током насыщения от 3,5 А. Про сами преобразователи и их обвязку подробно рассказано в статье про стабилизаторы напряжения.

Сердечники и их характер

Материал сердечника определяет и величину индуктивности, и характер насыщения, и потери на высоких частотах.

Без сердечника (воздушные)

Обмотка на пластиковом каркасе или вовсе без него. Индуктивность мала, зато насыщения не существует в принципе и потери минимальны. Область применения это высокие частоты и радиотехника, где важнее линейность и добротность, чем компактность.

Ферритовые

Самый массовый вариант. Феррит это спеченная керамика на основе оксидов железа с добавками. Дает высокую проницаемость при малых потерях на высоких частотах, поэтому на нем строят большинство дросселей импульсного питания. Характер насыщения резкий: до определенного тока индуктивность держится, а затем обваливается почти отвесно.

Порошковые

Сердечник спрессован из изолированных друг от друга частиц металла, и между ними распределены микроскопические немагнитные зазоры. Такой материал насыщается плавно: индуктивность снижается постепенно по мере роста тока. Это заметно безопаснее в цепях с бросками нагрузки, платой идут более высокие потери. К этой группе относятся сердечники из порошкового железа и сплавов вроде сендаста.

С зазором

В ферритовом сердечнике намеренно оставляют немагнитный зазор. Он снижает общую индуктивность, но поднимает ток насыщения и делает деталь предсказуемее. Прием применяют в накопительных дросселях и трансформаторах обратноходовых преобразователей.

Отдельно стоит упомянуть экранирование. У неэкранированного дросселя магнитное поле выходит наружу и наводится на соседние дорожки и детали. У экранированного магнитная цепь замкнута, поле снаружи минимально. Экранированные дороже и обычно чуть хуже по потерям, но в плотном монтаже и рядом с аналоговыми узлами берут именно их.

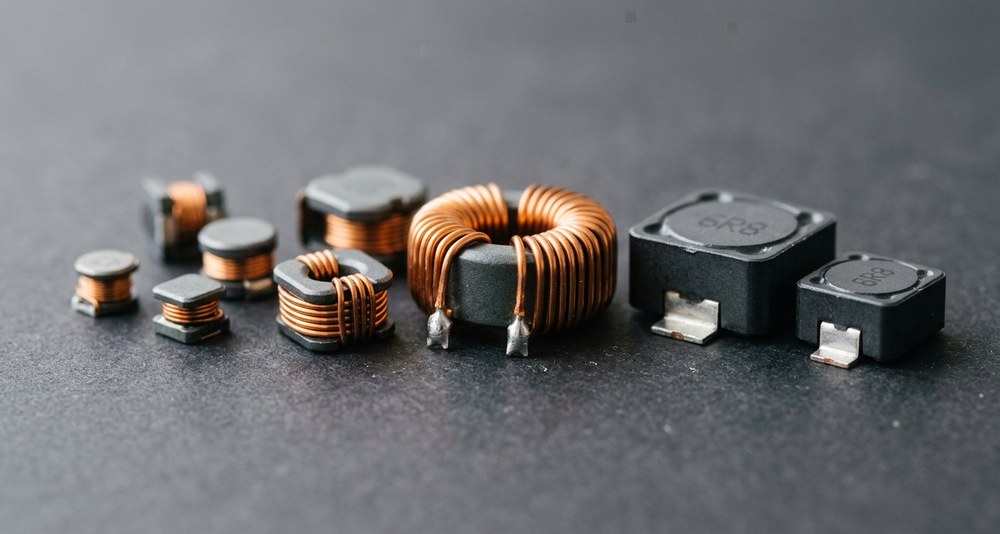

Виды катушек и дросселей

• Силовые дроссели. Рабочая лошадка импульсного питания. Рассчитаны на заметный постоянный ток, имеют низкое DCR и нормированный ток насыщения. Выпускаются в SMD корпусах от миниатюрных до крупных экранированных.
• ВЧ катушки. Малые индуктивности, высокая добротность, высокая резонансная частота. Бывают проволочные и многослойные. Работают в контурах, согласующих цепях, антенных трактах.
• Подстроечные катушки. Сердечник ввинчивается внутрь обмотки, меняя индуктивность в небольших пределах. Применяют для точной настройки контуров.
• Синфазные дроссели. Две обмотки на общем сердечнике, отдельный класс со своей логикой работы.
• Ферритовые бусины и трубки. Формально тоже индуктивные элементы, но выбирают их по совсем другому параметру.

Синфазные дроссели

Это две одинаковые обмотки на одном сердечнике, намотанные так, чтобы полезный ток создавал в сердечнике встречные, взаимно компенсирующиеся поля.

Получается избирательный фильтр. Дифференциальный ток, то есть полезный, который течет туда по одному проводу и обратно по другому, компенсируется и проходит почти без сопротивления. Синфазная помеха, которая течет по обоим проводам в одну сторону, наоборот складывается, встречает полную индуктивность сердечника и давится.

Именно поэтому синфазный дроссель ставят на входе сетевых блоков питания, в линиях USB и Ethernet, в интерфейсах передачи данных. Он гасит помеху, не мешая полезному сигналу и не рассеивая мощность. Важное следствие: сердечник синфазного дросселя полезным током не намагничивается, поэтому такие детали делают на материалах с очень высокой проницаемостью.

Ферритовые бусины

Ферритовая бусина, она же ферритовый чип, выглядит как обычный SMD резистор и ставится последовательно в линию питания или сигнала. Работает она принципиально иначе, чем дроссель.

Дроссель энергию помехи отражает, а бусина поглощает и превращает в тепло за счет потерь в феррите. Поэтому и характеризуют ее не индуктивностью, а импедансом на заданной частоте, обычно на 100 МГц. Запись вида 600 Ом на 100 МГц означает, что на этой частоте деталь вносит сопротивление 600 Ом, а для постоянного тока остается почти перемычкой с сопротивлением в доли ома.

Отсюда правило подбора: бусину выбирают не наугад, а под тот диапазон частот, где реально живет помеха, и обязательно смотрят на допустимый постоянный ток. Перегруженная током бусина насыщается и перестает фильтровать.

Сравнительная таблица

Маркировка

На корпусе дросселя чаще всего стоит цифровой код, устроенный так же, как у резисторов и конденсаторов: первые цифры значащие, последняя это степень десятки. Единица измерения по умолчанию микрогенри.

• 101 это 10 с одним нулем, то есть 100 мкГн.
• 220 это 22 с нулем нулей, то есть 22 мкГн, а вовсе не 220. На этом спотыкаются постоянно.
• 4R7 это 4,7 мкГн, буква R стоит на месте запятой.
• R47 это 0,47 мкГн, та же логика.

Допуск кодируют буквой после кода: J означает 5 процентов, K десять, M двадцать. На мелких SMD деталях маркировки может не быть вовсе, и тогда номинал определяют только по позиционному обозначению на плате и документации. Встречается и цветовая кольцевая маркировка, устроенная по тому же принципу, что и у резисторов, о ней подробно рассказано в статье про цветовую маркировку резисторов.

Как проверить катушку

Здесь нужна честность, которой часто не хватает в советах из интернета. Обычный мультиметр индуктивность не измеряет. В режиме омметра он покажет только активное сопротивление обмотки, то есть DCR.

Что этим все же можно выяснить. Обрыв определяется однозначно: прибор показывает бесконечность вместо ожидаемых долей или единиц ом. Замыкание на корпус или на экран тоже ловится прозвонкой между выводом и корпусом. Ориентир по норме простой: у силовых дросселей DCR лежит в миллиомах и единицах ом, у ВЧ катушек и синфазных дросселей заметно выше, точную цифру берут из даташита.

А вот межвитковое замыкание мультиметром практически не обнаружить. Пара закороченных витков из сотни изменит сопротивление на проценты, и на фоне погрешности прибора и сопротивления щупов это незаметно. Индуктивность при этом упадет, и деталь работать не будет. Для такой диагностики нужен LCR-метр или измеритель индуктивности, а в мастерских применяют приборы, оценивающие добротность контура. Общие приемы измерений собраны в статье о том, как пользоваться мультиметром.

Отсюда практический порядок при ремонте: прозвонкой отсеивают явный обрыв, а если катушка звонится нормально, но схема не работает, деталь проверяют заменой на заведомо исправную.

Как выбрать дроссель

1. Определите индуктивность. Для преобразователя ее берут из даташита микросхемы или считают по допустимому размаху пульсаций, обычно закладывают от 20 до 40 процентов от тока нагрузки.
2. Посчитайте пиковый ток. Ток нагрузки плюс половина размаха пульсаций. Именно эту цифру сравнивают с током насыщения, а не средний ток.
3. Возьмите запас по насыщению. Ток насыщения детали минимум в полтора раза выше пикового, с учетом пусковых бросков и режима перегрузки.
4. Проверьте ток нагрева. Он должен покрывать действующий ток в схеме, иначе обмотка перегреется даже без насыщения.
5. Оцените DCR. Чем ниже, тем меньше потери, но тем крупнее деталь. Здесь ищут баланс между КПД и размером.
6. Решите вопрос с экраном. Плотный монтаж или чувствительный аналоговый узел рядом это повод брать экранированный дроссель.
7. Сверьте частоту. Рабочая частота схемы должна быть заметно ниже собственной резонансной частоты катушки.

Подобрать деталь по индуктивности, току насыщения, сопротивлению обмотки и типоразмеру удобно фильтрами в разделе постоянных индукторов каталога Эиком, там больше 116 тысяч позиций. Синфазные дроссели и ферритовые бусины вынесены в отдельные разделы: синфазные дроссели и ферритовые бусинки.

Типичные ошибки

• Выбор только по индуктивности. Две катушки на 10 мкГн могут отличаться током насыщения в разы. Совпадение номинала само по себе не означает, что деталь подойдет.
• Сравнение по среднему току вместо пикового. Средний ток 2 А при размахе пульсаций 0,6 А означает пик 2,3 А, и именно он определяет выбор.
• Путаница Isat и Irms. Это два независимых предела, деталь обязана проходить по обоим. Тепловой запас не спасает от насыщения и наоборот.
• Забытый обратный диод у индуктивной нагрузки. Выброс самоиндукции пробивает ключ, даже если по напряжению питания запас казался огромным.
• Неэкранированный дроссель рядом с аналоговым узлом. Наводка от его поля уходит прямо в измерительный тракт и портит результат.
• Работа выше резонансной частоты. За SRF катушка становится емкостью, и фильтр перестает фильтровать, хотя формально деталь установлена верно.
• Замена дросселя первым похожим по размеру. Корпус ничего не говорит ни об индуктивности, ни о токе насыщения, ни о материале сердечника.

Частые вопросы

Чем катушка индуктивности отличается от дросселя?

Физически это одна и та же деталь, различие в назначении. Катушкой чаще называют элемент, работающий с сигналом, в контуре или фильтре, где важны добротность и точность номинала. Дросселем называют элемент, который сглаживает ток и не пропускает переменную составляющую, в цепях питания и подавления помех. На схемах оба обозначаются буквой L.

Можно ли поставить дроссель с большей индуктивностью?

В импульсном преобразователе не стоит. Индуктивность там задает размах пульсаций тока и влияет на устойчивость обратной связи, поэтому ее берут из расчета или из даташита микросхемы, а не по принципу «чем больше, тем лучше». К тому же деталь большей индуктивности при том же размере обычно имеет меньший ток насыщения и большее сопротивление обмотки. В фильтрах питания небольшое отклонение обычно допустимо.

Как измерить индуктивность мультиметром?

Обычным мультиметром никак, он измеряет только активное сопротивление обмотки. Прозвонка позволяет выявить обрыв и замыкание на корпус, но не даст ни величины индуктивности, ни межвиткового замыкания. Для измерения нужен LCR-метр либо мультиметр со специальным режимом измерения индуктивности, который встречается только у части моделей.

Почему дроссель в блоке питания свистит?

Звук возникает из-за магнитострикции, то есть механической деформации сердечника и витков под действием переменного поля. Слышно его тогда, когда частота преобразования или частота пульсаций нагрузки попадает в звуковой диапазон, что типично для режимов малой нагрузки у импульсных источников. Само по себе это не поломка, но растущий свист вместе с нагревом может указывать на то, что дроссель работает вблизи насыщения.

Итог: катушка сопротивляется изменению тока, запасает энергию в магнитном поле и тем сильнее мешает, чем выше частота. При подборе смотрят не на одну индуктивность, а на связку из четырех величин: индуктивность, ток насыщения по пиковому току, ток нагрева и сопротивление обмотки, а для бусин вместо индуктивности берут импеданс на рабочей частоте. Дроссели, катушки, синфазные фильтры и ферритовые бусины с параметрами в карточках есть в разделе индукторов, катушек и дросселей каталога Эиком.
