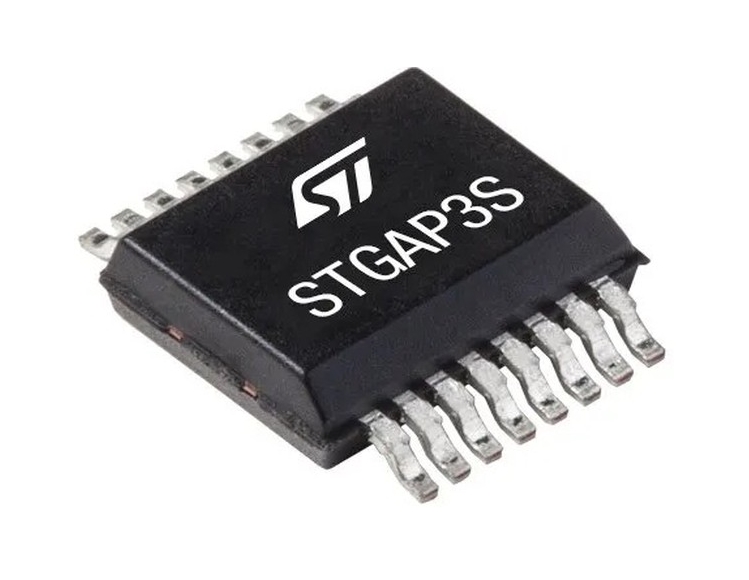

Новые изолированные драйверы затвора STGAP3S для SiC и IGBT

Расширение линейки STGAP3S до варианта на 3 А позволяет разработчикам точнее согласовывать параметры драйвера с характеристиками силового ключа, снижая избыточность решения без потери надёжности изоляции.

Компания STMicroelectronics расширила линейку изолированных драйверов затвора STGAP3S, представив новые устройства на 3 А со встроенным активным  Miller-clamp (миллеровский зажим) для транзисторов SiC MOSFET и IGBT. Новинки ориентированы на промышленные системы силовой электроники, где требуется надёжная гальваническая изоляция и эффективное переключение в сложных условиях эксплуатации.

Новые драйверы на 3 А для приложений с пониженным током управления затвором

Модель STGAP3S3S оптимизирована для работы с SiC MOSFET, а STGAP3S3IF предназначена для IGBT. Новые устройства дополняют уже существующие семейства драйверов на 6 А и 10 А, позволяя инженерам подбирать выходной ток драйвера точно под требования конкретного применения, не жертвуя при этом усиленной гальванической изоляцией.

Расширение линейки STGAP3S до варианта на 3 А позволяет разработчикам точнее согласовывать параметры драйвера с характеристиками силового ключа, снижая избыточность решения без потери надёжности изоляции.

Все драйверы семейства STGAP3S поддерживают работу в высоковольтных системах с шинами питания до 1200 В, что делает их пригодными для корректоров коэффициента мощности (PFC), импульсных источников питания, DC/DC-преобразователей и инверторов.

Целевые области применения включают:

• зарядные станции для электромобилей;
• системы накопления энергии (ESS);
• солнечные инверторы;
• промышленный электротранспорт, включая погрузчики;
• оборудование индукционного нагрева;
• промышленные приводы;
• насосы и вентиляторы.

Усиленная гальваническая изоляция повышает надёжность в высоковольтных системах

Ключевая особенность семейства STGAP3S — усиленная гальваническая изоляция, повышающая надёжность работы в условиях повышенных электромагнитных помех. Драйверы выдерживают импульсные перенапряжения до 9,6 кВ и обеспечивают устойчивость к синфазным переходным процессам (CMTI) до 200 В/нс, что помогает сохранять стабильную работу при быстрых изменениях напряжения, характерных для современных преобразователей на основе SiC.

Семейство также прошло независимую сертификацию по стандартам UL 1577 и IEC 60747-17, подтверждающую соответствие международным требованиям к изоляции в высоковольтных приложениях.

Встроенный активный Miller-clamp сокращает число внешних компонентов

В отличие от более мощных версий на 6 А и 10 А, новые драйверы на 3 А содержат полностью интегрированный активный Miller-clamp, включая сам ограничивающий MOSFET. Такая интеграция предотвращает паразитное включение силового ключа из-за ёмкости Миллера, снижая риск возникновения сквозных токов.

Благодаря встроенному MOSFET уменьшается площадь печатной платы, упрощается разработка схемы и снижается общая стоимость компонентов при сохранении необходимой скорости ограничения для токов управления затвором до 3 А. Более мощные семейства STGAP3S6 и STGAP3SX, напротив, включают только предварительный каскад, позволяющий подключить внешний MOSFET — это даёт разработчикам больше гибкости при оптимизации скорости ограничения в приложениях с более высокими токами управления затвором.

Полная интеграция активного Miller-clamp в драйверы на 3 А избавляет разработчиков от подбора и размещения внешнего ограничивающего транзистора, сокращая площадь платы и упрощая проектирование силовых каскадов.

Встроенные функции защиты обеспечивают устойчивое переключение

Все драйверы STGAP3S оснащены функцией детектирования десатурации в сочетании с плавным отключением (soft turn-off), которая защищает силовые ключи при перегрузках и коротких замыканиях за счёт контролируемых переходов напряжения и тока. Для драйверов на 6 А и 10 А, а также для нового варианта на 3 А для SiC, инженеры могут подключить внешний резистор для настройки скорости плавного отключения под требования конкретной системы.

Дополнительные функции защиты и мониторинга включают:

• блокировку при пониженном напряжении питания (UVLO);
• индикацию теплового отключения;
• индикацию неисправности по десатурации;
• поддержку отрицательного напряжения на затворе для повышения устойчивости к паразитному включению и стабильности переключения.

Эти диагностические сигналы упрощают мониторинг системы и улучшают управление отказами в промышленной силовой электронике.

Платы для оценки ускоряют разработку

Для аппаратной оценки новых устройств STMicroelectronics предлагает специализированные платы EVLSTGAP3S3S и EVLSTGAP3S3IF, выполненные по топологии полумоста. Платы включают преднастроенные схемы защиты, диагностические светодиоды и контрольные точки, позволяющие инженерам оценивать характеристики переключения и работу защитных функций уже на ранних этапах разработки.

Готовые отладочные платы позволяют инженерам протестировать защитные функции и параметры переключения новых драйверов без разработки собственной схемотехники, что заметно сокращает время выхода изделия на рынок.

Доступность на рынке

Полная линейка STGAP3S, включая новую серию STGAP3S3 наряду с существующими семействами STGAP3S6 и STGAP3SX, уже доступна для заказа. Все устройства поставляются в широком корпусе SO16W, а цена стартует от 1,93 долл. США за штуку при заказе от 1000 единиц.

Итог

Расширение семейства STGAP3S драйверами на 3 А даёт разработчикам промышленной силовой электроники дополнительный инструмент для точной настройки схем управления SiC- и IGBT-ключами. Сочетание усиленной изоляции, встроенной защиты и готовых отладочных плат упрощает переход к более компактным и надёжным решениям силовых каскадов на напряжения до 1200 В
