Резисторы

Резисторы это самый массовый компонент электроники: они ограничивают ток, делят напряжение, задают режимы работы транзисторов и микросхем, гасят лишнюю мощность на нагрузке. В разделе собраны чип-резисторы для поверхностного монтажа, выводные модели для сквозного монтажа, мощные резисторы для установки на шасси, прецизионные серии, резисторные сборки и переменные резисторы от Yageo, Vishay, KOA Speer, Bourns, Stackpole и Samsung Electro-Mechanics.

Что есть в разделе

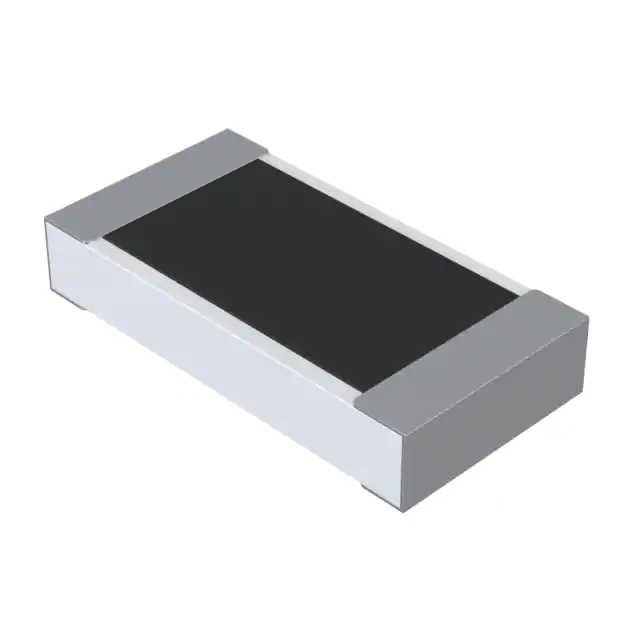

• Чип-резисторы для поверхностного монтажа: свыше 600 тысяч позиций, типоразмеры от 0402 до 2512. Основной выбор для серийных плат и автоматического монтажа.
• Резисторы для сквозного монтажа: более 500 тысяч позиций в выводных корпусах. Удобны для макетирования, ремонта и ручной пайки.
• Резисторы для монтажа на шасси: мощные модели в корпусах с креплением к радиатору, для тормозных, разрядных и нагрузочных цепей.
• Потенциометры и переменные резисторы: поворотные, ползунковые и подстроечные модели для регулировки и настройки при сборке.

Отдельными группами идут резисторные сборки для плотного монтажа шин и шлейфов, а также резисторы специального назначения для промышленной и измерительной аппаратуры.

Основные характеристики

Тип	Мощность	Монтаж	Где применяют
Чип-резисторы SMD	0,05...1 Вт	Поверхностный	Серийные платы, компактные устройства
Выводные	0,125...5 Вт	Сквозной	Макеты, ремонт, силовые узлы
Мощные на шасси	от 5 Вт	На корпус или радиатор	Тормозные и разрядные цепи, нагрузки

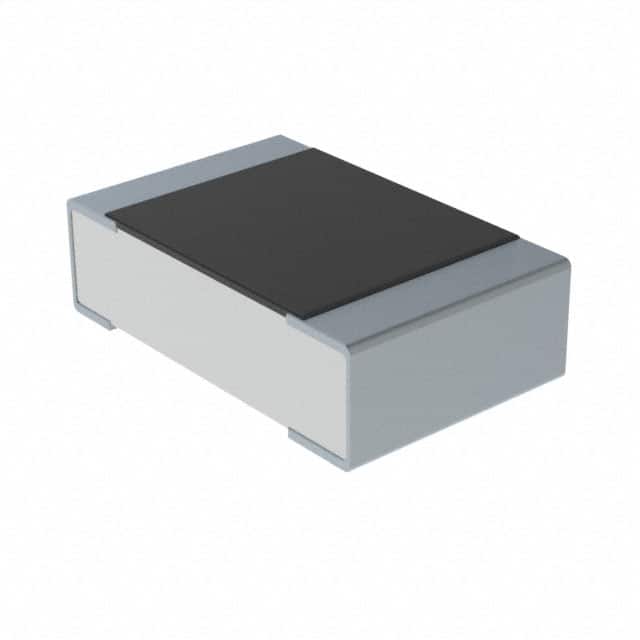

Прецизионные	0,1...1 Вт	SMD и сквозной	Измерительная техника, опорные цепи
Переменные и подстроечные	0,1...2 Вт	Плата или панель	Регулировка громкости, яркости, уставок

Типоразмер чип-резистора задает и мощность: корпус 0402 обычно рассчитан на 0,0625 Вт, 0805 на 0,125 Вт, а 2512 держит 1 Вт и больше. Поэтому замена детали на меньший корпус без пересчета мощности приводит к перегреву.

Как выбрать резистор

1. Посчитайте сопротивление по схеме и возьмите ближайший номинал из стандартного ряда: E24 для допуска 5 процентов, E96 для 1 процента.
2. Проверьте мощность по формуле P = I × I × R. При токе 20 мА через резистор 510 Ом рассеивается 0,204 Вт, поэтому корпус на 0,25 Вт работает на пределе, а правильный выбор это 0,5 Вт.
3. Определите нужный допуск. У резистора 1 кОм с допуском ±5 процентов реальное сопротивление лежит между 950 и 1050 Ом. Для делителей, обратной связи и измерительных цепей берут 1 процент или точнее.
4. Посмотрите температурный коэффициент, если устройство работает на улице, в автомобиле или рядом с источником нагрева. Он измеряется в ppm на градус и показывает, насколько уплывет номинал.
5. Выберите тип монтажа: SMD для серии и компактных плат, выводной для макета, ремонта и мощных цепей.

Подробный разбор параметров с примерами расчета есть в статье Резисторы: виды, характеристики и как выбрать. Если задача в подборе токоограничивающего резистора для светодиода, готовые формулы и таблица падений напряжения собраны в материале Светодиоды: характеристики, подключение и расчет резистора.

Маркировка и проверка

На выводных резисторах номинал закодирован цветными кольцами, на чип-резисторах трех- или четырехзначным кодом: код 103 читается как 10 и три нуля, то есть 10 кОм, а код 4R7 означает 4,7 Ом. Как читать и то и другое, разобрано в статье Цветовая маркировка резисторов.

Исправность проверяется мультиметром в режиме измерения сопротивления, пошаговый порядок с типичными ошибками измерения описан в инструкции Как проверить резистор мультиметром. Если нужного номинала нет в наличии, подобрать замену по параметрам поможет статья Аналоги электронных компонентов.

Частые вопросы

Что означает мощность резистора?
Это мощность, которую деталь способна рассеивать в виде тепла длительное время без перегрева. Рабочее правило: закладывать запас минимум вдвое от расчетной величины, а для замкнутых корпусов без вентиляции еще больше.

Чем резистор 0 Ом отличается от перемычки?
Функционально это перемычка, но в корпусе обычного чип-резистора. Она ставится автоматом вместе с остальными компонентами и позволяет менять конфигурацию платы без переразводки, а еще служит удобной точкой разрыва цепи при диагностике.

Можно ли поставить резистор другого номинала?
Только если это допускает схема. В цепи светодиода отклонение изменит яркость, а в делителе напряжения или в цепи обратной связи сместит рабочую точку всего узла. Мощность при замене берут не ниже исходной.

Какой допуск выбрать?
Для подтяжек, ограничения тока и цепей питания достаточно 5 процентов. Для делителей, опорных цепей и измерительной техники нужен 1 процент или точнее, иначе погрешность накапливается по всей цепочке.

Все группы раздела снабжены фильтрами по сопротивлению, мощности, допуску, типоразмеру и производителю, с ценами и наличием на складе. Если нужно подобрать сразу партию под проект, удобнее загрузить список позиций через поиск по BOM-листу, чем искать каждую деталь отдельно.
