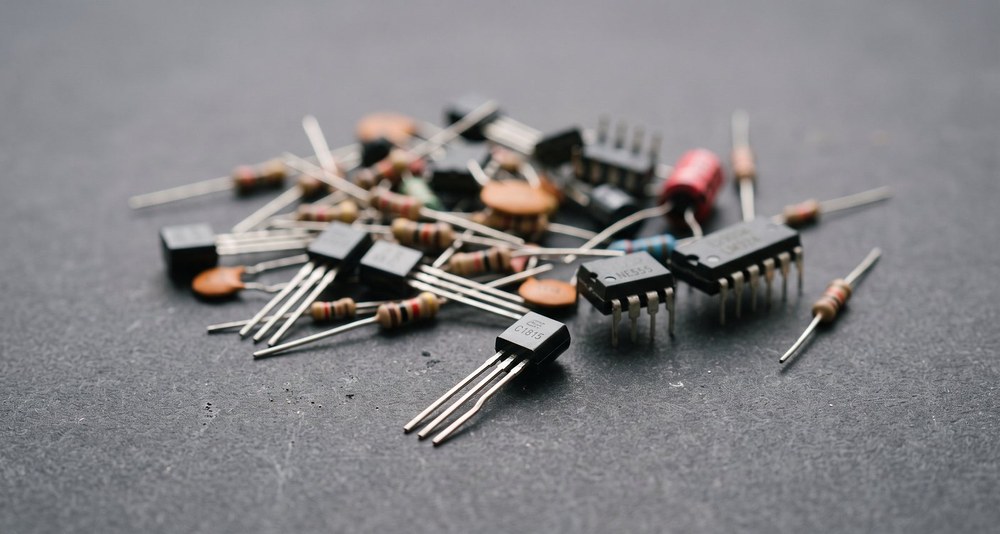

Аналоги электронных компонентов: как подобрать замену детали

Деталь сгорела, маркировка обуглилась, а нужной позиции нет ни у одного поставщика. Дальше начинается подбор аналога, и вот тут проходит граница между рабочим ремонтом и отложенной поломкой. Правило «берем деталь с параметрами побольше» работает не всегда: увеличенная емкость во времязадающей цепи сломает схему, а более мощный полевой транзистор может греться сильнее того, что стоял. Разберем, чем полный аналог отличается от функционального, какие параметры сверять по каждому типу деталей, посчитаем на числах цену типичных ошибок и объясним, почему одинаковый корпус еще не значит одинаковую цоколевку.

Содержание

• Что считать аналогом
• Полный, функциональный и условный
• Главный принцип: не хуже, но не всегда больше
• Даташит как единственный источник правды
• Замена резисторов
• Замена конденсаторов
• Замена диодов и стабилитронов
• Замена транзисторов
• Замена микросхем
• Цоколевка: ловушка одинаковых корпусов
• Как опознать деталь
• SMD-коды: главная сложность
• Что сверять по типам деталей
• Где искать и как проверить
• Когда замену ставить нельзя
• Типичные ошибки
• Частые вопросы

Что считать аналогом

Аналог это деталь, которая выполняет ту же функцию в той же схеме и не ухудшает ее работу. Формулировка звучит расплывчато, но точнее сказать нельзя, потому что годность замены определяется не деталью, а схемой.

Один и тот же конденсатор может быть отличной заменой в фильтре питания и совершенно негодной в генераторе. Один и тот же транзистор подойдет в ключевую схему и провалится в усилительную. Поэтому вопрос «чем заменить деталь такую-то» в общем виде корректного ответа не имеет: сначала надо понять, что она делает в этом конкретном месте.

Отсюда порядок работы. Сначала определяем, что за деталь стояла и какие у нее параметры. Затем понимаем ее роль в схеме. И только потом ищем то, что перекроет критичные для этой роли параметры.

Полный, функциональный и условный

Замены делятся на три группы, и путать их не стоит.

Полный аналог. Совпадает по всем ключевым параметрам, по корпусу и по цоколевке. Ставится на место старой детали без каких-либо изменений платы. Обычно это одна и та же разработка, выпускаемая разными производителями под своими префиксами.

Функциональный аналог. Делает то же самое, но отличается корпусом, расположением выводов или парой параметров. Работать будет, но потребует доработки: развернуть деталь, переставить выводы, поставить переходную площадку. В ремонте это самый частый случай.

Условный аналог. Подходит именно в этой схеме и в этом режиме, но не является заменой вообще. Например, диод с меньшим обратным напряжением, которого в данной цепи все равно хватает с запасом. Такая замена рабочая, но записывать ее в универсальные нельзя.

Главный принцип: не хуже, но не всегда больше

Базовое правило звучит просто: параметры замены должны быть не хуже исходных. Предельные величины, то есть максимальный ток, напряжение, мощность и температура, должны перекрывать оригинал.

Но есть вторая половина правила, о которой обычно не пишут: не все параметры можно безнаказанно увеличивать. Часть из них задает режим работы схемы, и рост такого параметра ломает ее не хуже, чем нехватка.

• Емкость во времязадающей цепи. Задает частоту или интервал. Увеличили вдвое, схема стала работать вдвое медленнее.
• Заряд затвора у полевого транзистора. Более мощный транзистор имеет и более емкий затвор. Если драйвер рассчитан на прежнюю деталь, переключение замедлится, и ключ начнет греться сильнее слабого.
• Скорость диода. Сверхбыстрый диод в обычном сетевом выпрямителе не нужен, а резкое восстановление добавляет помех.
• Коэффициент усиления транзистора. В схемах с фиксированным смещением его рост смещает рабочую точку.
• Емкость в цепи обратной связи. Задает устойчивость. Больше не значит стабильнее, бывает ровно наоборот.

Разделяйте параметры на два класса. Предельные, то есть максимальные напряжение, ток, мощность и температура, должны быть больше или равны исходным. Режимные, то есть емкость, индуктивность, коэффициент усиления, пороговое напряжение и скорость, должны быть близки к исходным. Механическое правило «чем больше, тем лучше» годится только для первой группы.

Даташит как единственный источник правды

Списки аналогов из интернета удобны, но им нельзя доверять без проверки. Составляют их обычно автоматически, по совпадению нескольких очевидных параметров, а расхождения по цоколевке или по режимным величинам туда просто не попадают.

Порядок проверки такой. Открываете даташит на исходную деталь и на предполагаемую замену и сверяете таблицу предельных параметров, затем электрические характеристики в рабочей точке, затем чертеж корпуса и назначение выводов. Занимает это пять минут и снимает почти все риски.

Отдельно обращайте внимание на условия измерения. Параметр, измеренный при 25 градусах и при токе 1 миллиампер, может выглядеть совсем иначе в вашем режиме. Особенно это касается коэффициента усиления транзисторов и сопротивления открытого канала у полевых.

Замена резисторов

Самый простой случай, но и здесь есть тонкости.

Сопротивление. В некритичных цепях, где резистор просто ограничивает ток, допустим ближайший номинал из стандартного ряда. В делителях, обратных связях и измерительных цепях номинал должен совпадать.

Мощность. Не меньше исходной, и лучше с запасом. Оценить ее можно по габаритам корпуса или по типоразмеру, о чем написано в статье про корпуса микросхем и типоразмеры SMD.

Допуск. Вот здесь ошибаются чаще всего. Посчитаем цену вопроса. Пусть выходное напряжение импульсного стабилизатора задается делителем из двух резисторов по формуле, где отношение плеч умножается на опорное напряжение. При допуске 1 процент в каждом плече отношение уходит примерно на 2 процента, и выход 5 вольт держится в границах от 4,9 до 5,1. Заменили оба на 5 процентов, отношение поплыло уже на 10 процентов, и выход гуляет примерно от 4,6 до 5,4 вольта. Для схемы, питающей микроконтроллер на 5 вольт, это выход за допустимые рамки.

Тип. Проволочный резистор обладает заметной индуктивностью, поэтому в высокочастотных и импульсных цепях он не заменяет пленочный. Подробности по видам и параметрам есть в статье про виды и характеристики резисторов.

Замена конденсаторов

Здесь правило про «больше можно» работает наполовину.

Напряжение. Только не меньше, а лучше больше. Полуторный запас относительно рабочего напряжения обязателен, для танталовых двойной. Посчитаем: конденсатор на 25 вольт в цепи 12 вольт дает запас 2,08 раза. Замена на 16 вольт формально проходит, но запас падает до 1,33 раза, то есть ниже рекомендуемого, и деталь будет стареть ускоренно.

Емкость. В сглаживании питания умеренное увеличение допустимо и обычно полезно. Во времязадающих цепях, фильтрах и разделительных цепях емкость менять нельзя, там уплывут частоты и интервалы.

Тип диэлектрика. Керамику класса 1 нельзя менять на класс 2: у второго емкость гуляет от температуры и от приложенного напряжения. Пленочный конденсатор в сетевой цепи заменяется только специальным помехоподавляющим того же класса.

Температурная серия. Электролит на 105 градусов нельзя менять на 85-градусный в горячем месте, ресурс сократится в разы.

ESR. Для фильтров импульсных источников и для стабилизаторов с малым падением этот параметр критичен, причем в обе стороны: часть старых микросхем теряет устойчивость при слишком низком ESR. Подробности в статье про виды и характеристики конденсаторов.

Замена диодов и стабилитронов

Для выпрямительных диодов сверяют три величины.

Максимальное обратное напряжение не меньше исходного, и обычно берут с запасом вдвое относительно рабочего. Прямой ток не меньше исходного, с учетом импульсных бросков. Быстродействие должно соответствовать частоте: обычный выпрямительный диод в импульсном преобразователе на 100 килогерц просто не успевает закрываться и греется до отказа.

Отдельная тема это замена диода Шоттки на кремниевый. Формально функция та же, но падение отличается вдвое: около 0,4 вольта против 0,7-0,8. Посчитаем при токе 2 ампера: на Шоттки выделится 0,4 × 2 = 0,8 ватта, на кремниевом 0,8 × 2 = 1,6 ватта, то есть вдвое больше. А в маломощном источнике на 5 вольт лишние четыре десятых вольта еще и уходят прямо из выходного напряжения.

Для стабилитронов напряжение стабилизации должно совпадать точно, потому что оно и есть функция детали. Мощность берут не меньше исходной. Про подбор написано в статье про стабилитроны и их параметры, а общие сведения в статье про виды и характеристики диодов.

Замена транзисторов

Первое и очевидное: структура должна совпадать. Биполярный n-p-n не заменяется на p-n-p, полевой с n-каналом на p-канальный. Это разные приборы с противоположной полярностью управления.

Для биполярных сверяют максимальное напряжение коллектор-эмиттер, максимальный ток коллектора, мощность рассеяния и граничную частоту, все не меньше исходных. Коэффициент усиления должен быть близким: в ключевых схемах его рост безвреден, а в усилительных с фиксированным смещением он сдвигает рабочую точку.

Для полевых добавляется параметр, который ломает больше всего замен: пороговое напряжение затвора. Транзисторы с логическим уровнем управления полностью открываются от 4,5 вольта, обычные требуют около 10 вольт.

Посчитаем последствия. Стоял транзистор с логическим уровнем, сопротивление открытого канала 20 миллиом при управлении от 5 вольт. Поставили обычный: от тех же 5 вольт он приоткроется частично, и сопротивление составит уже около 200 миллиом. При токе 3 ампера потери были 9 × 0,02 = 0,18 ватта, а стали 9 × 0,2 = 1,8 ватта, то есть выросли вдесятеро. Транзистор при этом формально проходит и по току, и по напряжению, а на плате сгорает.

Общие сведения о параметрах есть в статье про виды и принцип работы транзисторов, а проверка исправности в статье о том, как проверить транзистор мультиметром.

Замена микросхем

С микросхемами ситуация двоякая. Массовые типовые разработки выпускаются десятками производителей, и полные аналоги находятся легко: совпадает и цоколевка, и параметры, различается только префикс в наименовании.

Сложнее с двумя случаями.

Улучшенные версии. Современная микросхема с тем же назначением может иметь лучшие параметры, но иное поведение. Более быстрый операционный усилитель на месте медленного способен возбудиться там, где старый работал спокойно, потому что схема не рассчитывалась на такую полосу.

Микросхемы с одинаковым номером, но разными буквами. Суффикс кодирует и корпус, и температурный диапазон, и иногда вариант исполнения. Разница в одну букву может означать другой корпус, который на плату не встанет.

Дополнительно сверяют диапазон питания и допустимую нагрузочную способность выходов. Для операционных усилителей отдельно смотрят на размах выходного напряжения, о чем подробно написано в статье про операционные усилители.

Цоколевка: ловушка одинаковых корпусов

Это то место, где чаще всего попадаются даже опытные ремонтники.

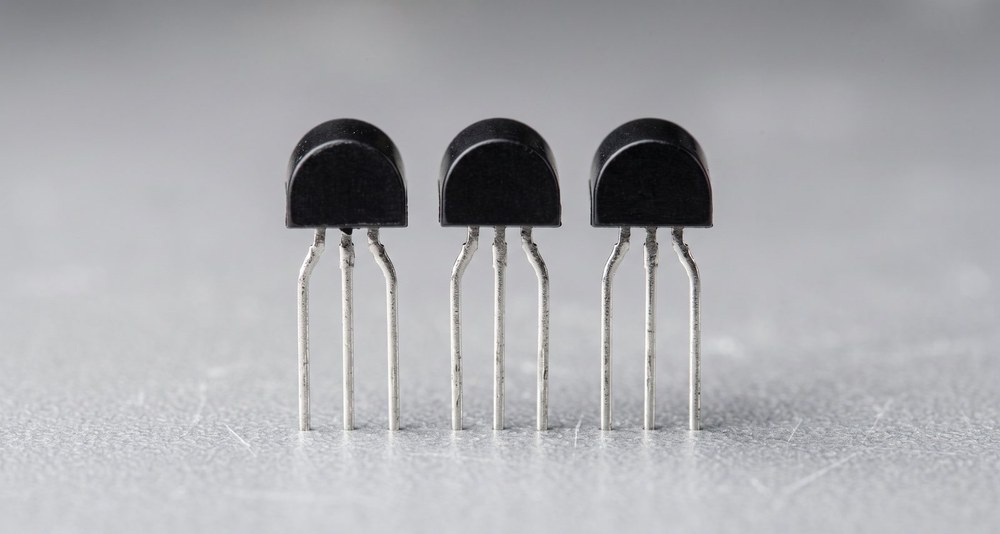

Одинаковый корпус не гарантирует одинакового назначения выводов. Классический пример это трехвыводный пластиковый корпус маломощных транзисторов: у одних серий порядок выводов эмиттер, база, коллектор, у других коллектор, база, эмиттер, а встречается и вариант с базой не в середине.

Внешне детали неотличимы, обе встают в плату, и ошибка обнаруживается только по неработающей схеме, а иногда по выгоревшему транзистору.

Перед установкой замены прозвоните цоколевку мультиметром в режиме теста диода, не полагаясь на внешнее сходство корпусов. Для биполярного транзистора переходы база-эмиттер и база-коллектор звонятся как диоды, и по ним однозначно определяется, где какой вывод. Минута проверки дешевле повторного ремонта.

Вывод простой: цоколевку сверяют по даташиту всегда, даже если корпус выглядит знакомым. Если она не совпала, деталь ставят с перекрещенными выводами или разворачивают, что вполне допустимо для ремонта, если выводы не замыкаются между собой.

То же касается микросхем в одинаковых корпусах с разным числом выводов и разъемов с одинаковым шагом, но иным порядком контактов.

Как опознать деталь

Прежде чем искать аналог, надо понять, что стояло. Вариантов несколько, по убыванию удобства.

Читаемая маркировка. На выводных деталях обычно есть полное наименование. Ищем даташит и работаем дальше.

Позиционное обозначение и схема. Если есть документация на устройство, номинал берут оттуда. Обозначение на плате рядом с деталью, вроде R12 или C7, привязывает ее к перечню.

Аналогичная деталь на той же плате. В схемах часто есть симметричные узлы: два канала, два плеча, несколько одинаковых ключей. Уцелевший близнец сгоревшей детали дает ответ мгновенно.

Расчет по схеме. Если ничего не сохранилось, номинал восстанавливают из назначения цепи: токоограничивающий резистор светодиода считается по напряжению и току, делитель по выходному напряжению.

Измерение соседей. Для пассивных деталей номинал часто удается определить прозвонкой, о чем написано в статье о том, как пользоваться мультиметром.

SMD-коды: главная сложность

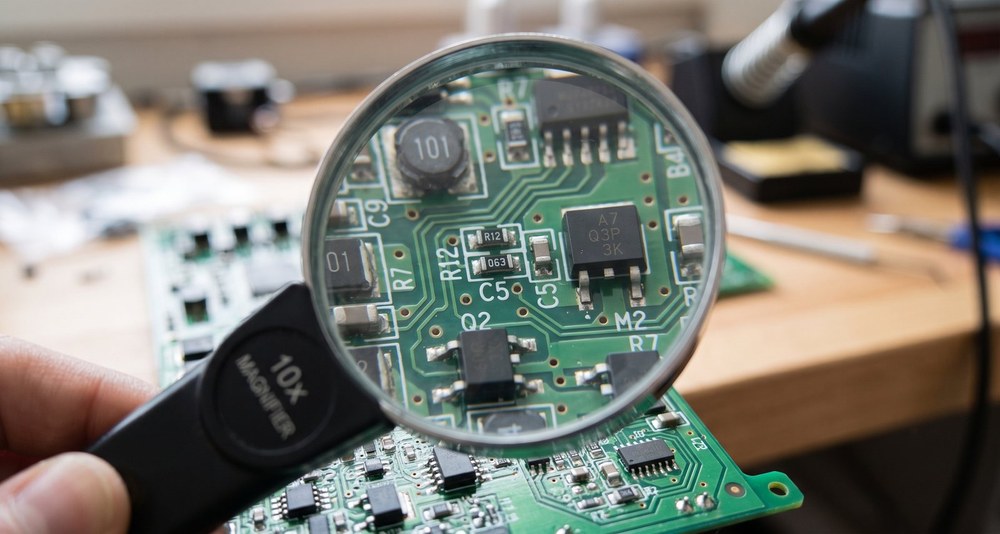

На мелких поверхностных деталях места под полное наименование нет, и производители используют короткие кодовые обозначения из двух-трех символов.

Проблема в том, что единой системы этих кодов не существует. Один и тот же код у разных производителей означает совершенно разные детали: одно и то же сочетание букв может стоять и на транзисторе, и на диодной сборке, и на стабилитроне.

Поэтому опознание идет в три шага. Сначала смотрят тип корпуса, он сужает круг. Затем позиционное обозначение на плате: буква перед номером говорит, что это, резистор, конденсатор, диод или микросхема. И только потом ищут код в справочнике, причем желательно с учетом производителя платы.

Финальная проверка это схема включения. Если деталь стоит между базой транзистора и общим проводом, она почти наверняка резистор, а не диод, каким бы ни был код. Логика цепи часто дает ответ быстрее, чем справочник.

С резисторами и конденсаторами проще: у них кодировка числовая и вполне однозначная, она разобрана в статьях про маркировку резисторов и про маркировку конденсаторов.

Что сверять по типам деталей

Где искать и как проверить

Порядок поиска от надежного к менее надежному.

1. Даташит исходной детали. Часто производитель сам указывает совместимые серии и предшественников.
2. Каталог поставщика с фильтрами по параметрам. Самый практичный путь: задаете структуру, напряжение, ток и корпус и смотрите, что реально есть в наличии. Полупроводники удобно перебирать в разделе дискретных полупроводников каталога Эиком, микросхемы в разделе микросхем.
3. Справочники аналогов. Хорошая отправная точка, но результат обязательно проверяется по даташиту.
4. Аналогичный узел на плате. Если устройство имеет несколько одинаковых каналов, ответ уже есть на месте.

Если менять надо не одну деталь, а собирать целый перечень для устройства, удобнее загрузить список позиций целиком: у Эикома для этого есть загрузка BOM-листа, и не найденные позиции сразу видно, чтобы подбирать замену только по ним.

После установки замены проверяют не только факт работы, но и нагрев. Деталь, которая после получаса работы заметно горячее соседей, подобрана неудачно, даже если схема функционирует.

Когда замену ставить нельзя

Есть категории деталей, где подбор аналога по параметрам недопустим в принципе.

• Предохранители. Ставится строго тот же номинал и тот же тип по быстродействию. Замена быстрого на медленный или увеличение номинала снимает защиту, ради которой он и стоит. Подробности в статье про виды и маркировку предохранителей.
• Помехоподавляющие конденсаторы классов X и Y. Они работают прямо в сетевой цепи и сертифицированы на безопасный отказ. Обычный пленочный или керамический на их место ставить нельзя.
• Элементы гальванической развязки. Оптопара или трансформатор в цепи, отделяющей человека от сети, заменяется только деталью с той же сертифицированной изоляцией.
• Термопредохранители и защитные элементы. Их параметры выбраны по результатам испытаний конкретного изделия, а не по общей логике.

Общее у этих случаев одно: деталь стоит там ради безопасности, а не ради функции. Экономия или приблизительная замена здесь недопустимы.

Типичные ошибки

• Берут деталь «с запасом по всем параметрам». Для предельных величин это верно, для режимных нет, и схема перестает работать.
• Доверяют списку аналогов без проверки. Автоматические подборки не учитывают ни цоколевку, ни режимные параметры.
• Не сверяют цоколевку. Одинаковый корпус с другим порядком выводов это самая массовая причина повторного ремонта.
• Меняют полевой транзистор без учета порога затвора. Обычный на месте логического греется в разы сильнее и сгорает, проходя по всем табличным параметрам.
• Занижают допуск резистора. В делителе обратной связи это прямая ошибка выходного напряжения.
• Ставят кремниевый диод вместо Шоттки. Вдвое больше тепла и просадка выходного напряжения.
• Меняют электролит на серию с меньшей температурой. В горячем месте ресурс падает в разы.
• Определяют SMD-деталь только по коду. Без учета корпуса, позиционного обозначения и схемы включения код мало что значит.
• Ставят предохранитель большего номинала. Защита перестает работать, а причина исходной перегрузки остается.

Частые вопросы

Можно ли поставить деталь с параметрами больше, чем нужно?

Зависит от того, какой это параметр. Предельные величины, то есть максимальные напряжение, ток, мощность и температура, увеличивать можно и нужно, они задают запас прочности. А режимные величины, то есть емкость, индуктивность, коэффициент усиления, пороговое напряжение и быстродействие, задают саму работу схемы, и их изменение ломает режим. Емкость во времязадающей цепи или порог затвора у полевого транзистора менять нельзя даже в сторону улучшения.

Как определить SMD-деталь по коду на корпусе?

Только в сочетании с другими признаками, потому что единой системы кодов не существует и один код у разных производителей означает разные детали. Сначала смотрят тип корпуса, затем позиционное обозначение на плате, которое говорит о классе детали, и только потом ищут код в справочнике. Финальную проверку дает схема включения: логика цепи часто определяет тип детали быстрее любого справочника.

Обязательно ли совпадение корпуса?

Нет, если готовы дорабатывать. Электрически деталь в другом корпусе обычно работает так же, но на существующее посадочное место не встанет, и потребуется переходная площадка или монтаж проводами. Учтите при этом, что у мелкого корпуса допустимая мощность рассеяния ниже, поэтому замена крупной детали на компактную может потребовать пересчета нагрева.

Почему нельзя ставить предохранитель большего номинала?

Потому что предохранитель это не расходник, а расчетный элемент защиты. Его номинал и быстродействие подобраны так, чтобы он сгорел раньше, чем пострадают дорожки, трансформатор или сама проводка. Увеличив номинал, вы не устраняете причину перегрузки, а снимаете защиту. Если предохранитель сгорел повторно, искать нужно неисправность в схеме, а не более выносливую вставку.

Итог: подбор аналога начинается не с поиска похожего наименования, а с понимания роли детали в схеме. Предельные параметры берут с запасом, режимные держат близкими к исходным, цоколевку сверяют по даташиту всегда, а для предохранителей и элементов безопасности приблизительная замена недопустима вовсе. Подобрать деталь по параметрам с фильтрами и проверить наличие можно в каталоге Эиком.
