Транзисторы: виды, характеристики и принцип работы

18.07.2026

Транзистор это деталь, на которой держится вся современная электроника: он усиливает слабые сигналы и работает электронным ключом, коммутируя ток без единой механической детали. За одним словом скрываются два разных семейства, биполярные и полевые, с разным принципом работы. Разберем, как устроен и работает транзистор, чем отличаются его типы, что означают NPN, PNP и MOSFET, и по каким характеристикам выбирают нужный.

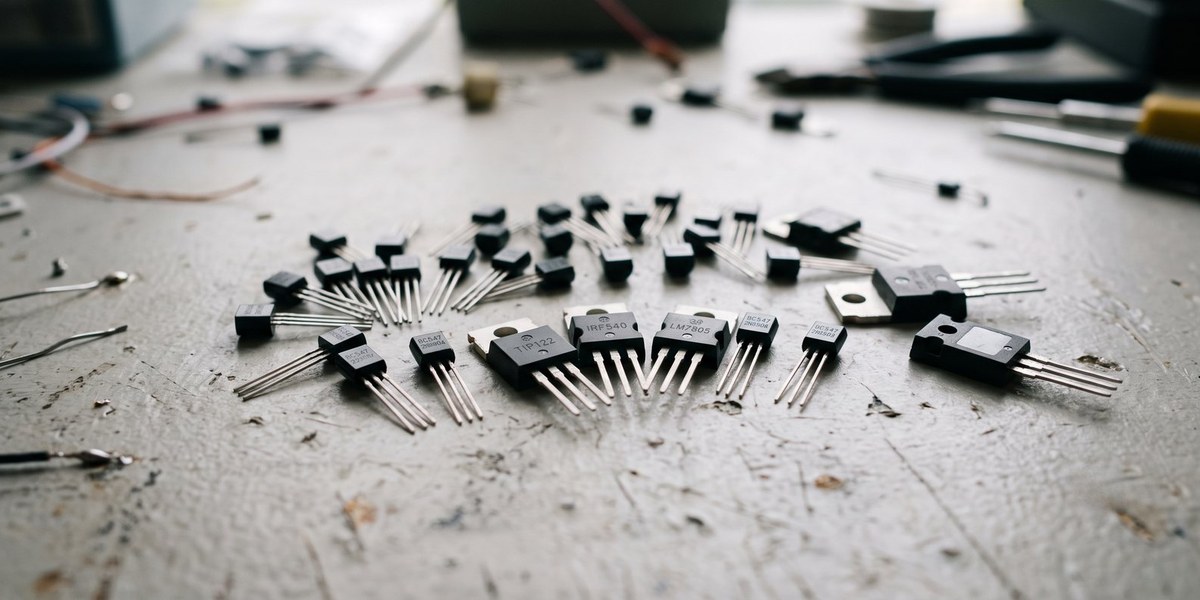

Что такое транзистор

Транзистор это полупроводниковый прибор с тремя выводами, который управляет большим током через два вывода с помощью малого сигнала на третьем. Из этого вырастают две его главные роли. Первая это усиление: слабый входной сигнал управляет мощным выходным, повторяя его форму. Вторая это работа ключом: транзистор либо полностью открыт, либо закрыт, то есть включает и выключает нагрузку, как выключатель, но без механики и мгновенно.

Появился транзистор в 1947 году и быстро вытеснил громоздкие и горячие электронные лампы. Он оказался в разы меньше, экономичнее и надежнее, и именно это открыло дорогу миниатюрной электронике: от карманного приемника до смартфона. Все, что работает на микросхемах, внутри состоит из транзисторов.

Именно транзисторы, миллиардами штук на кристалле, образуют процессоры и память. Но и в обычных схемах отдельный транзистор встречается постоянно: он управляет реле, светодиодом, двигателем, усиливает звук. Управляемость это его суть, и по способу управления транзисторы делятся на два больших класса.

Два больших класса

Классов транзисторов два, и различаются они принципом управления.

Биполярные транзисторы, сокращенно BJT. Управляются током: небольшой ток, поданный на управляющий вывод, открывает путь большому току через прибор. В их работе участвуют носители заряда обоих знаков, электроны и дырки, отсюда и название биполярный.
Полевые транзисторы, сокращенно FET. Управляются напряжением, точнее электрическим полем: напряжение на управляющем выводе создает поле, которое и отпирает канал для тока. Ток управления при этом почти не течет.

Оба семейства делают одну работу, усиливают и коммутируют, но ведут себя по-разному, и это влияет на выбор. Разберем каждое, начиная с биполярного, оно нагляднее.

Как работает биполярный транзистор

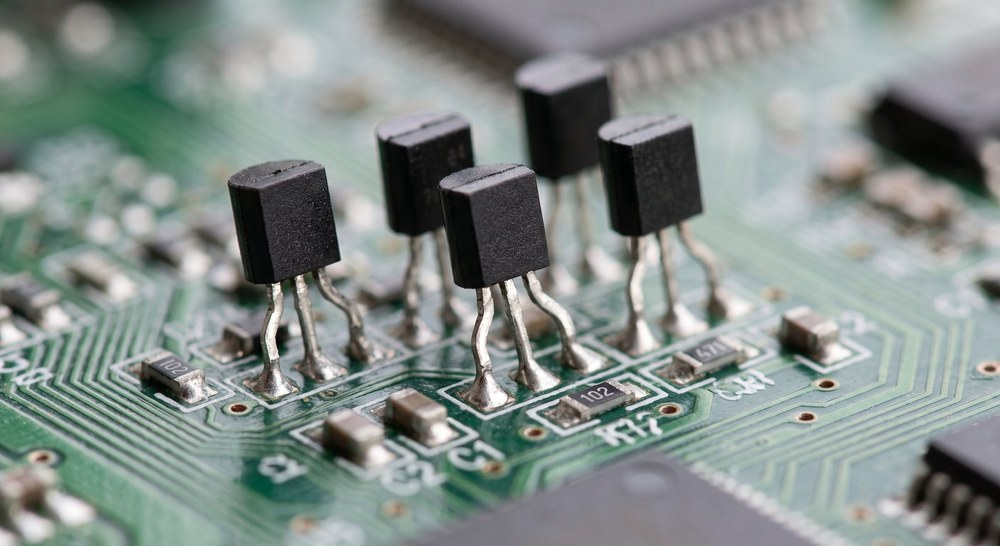

У биполярного транзистора три вывода со своими именами: эмиттер, база и коллектор. База это управляющий вывод, а основной ток течет по пути эмиттер-коллектор. Внутри прибора два p-n перехода, по сути два встречных диода с общей базой, о самих переходах мы писали в статье про виды и характеристики диодов. Транзисторы TO-92 на печатной плате

Работает это как водопроводный кран. Небольшое усилие на ручке крана управляет мощным потоком воды. Так и здесь: малый ток базы управляет во много раз большим током коллектора. Пустили небольшой ток в базу, транзистор приоткрылся, и через него пошел большой ток. Увеличили ток базы, сильнее открылся основной канал. Убрали ток базы, транзистор закрылся. На этом строятся и усилитель, где ток базы плавно повторяет входной сигнал, и ключ, где база или полностью открывает, или полностью закрывает прибор.

NPN и PNP

Биполярные транзисторы бывают двух структур, и обозначения NPN и PNP описывают порядок слоев полупроводника. У NPN эмиттер и коллектор из полупроводника типа N, а база между ними типа P. У PNP наоборот: эмиттер и коллектор типа P, база типа N.

На практике разница в полярности подключения. NPN открывается, когда на базу подан плюс относительно эмиттера, и это самый распространенный тип. PNP открывается наоборот, минусом на базе, и часто ставится в верхнем плече схемы. Логика работы у них зеркальная, а выбор между ними определяется схемой. Ходовой пример маломощного NPN это BC547, универсального NPN средней мощности 2N2222.

Коэффициент усиления по току

Главная характеристика биполярного транзистора это коэффициент усиления по току, его обозначают греческой буквой бета или как h21э. Он показывает, во сколько раз ток коллектора больше тока базы.

Посчитаем на примере. Если коэффициент усиления равен 150, то ток базы в 1 мА откроет ток коллектора 150 мА, в те самые 150 раз больше. У большинства транзисторов коэффициент лежит в диапазоне от 100 до 500, у маломощных бывает и до 800, а у мощных ключевых ниже, порядка 20-100. Именно это усиление и делает транзистор способным управлять мощной нагрузкой от слабого сигнала.

Важно понимать: коэффициент усиления у транзисторов одной серии сильно разбросан от экземпляра к экземпляру, и это норма. Поэтому в грамотных схемах режим задают так, чтобы он не зависел от точного значения коэффициента, а держался на резисторах обвязки. Как считать резисторы, разбирали в статье про виды резисторов.

Когда усиления одного транзистора не хватает, два прибора соединяют в составной транзистор, он же схема Дарлингтона: выход первого управляет базой второго, и общий коэффициент усиления перемножается, достигая тысяч и десятков тысяч. Такой каскад в одном корпусе позволяет управлять мощной нагрузкой совсем слабым током, но платой идут чуть большее падение напряжения и меньшее быстродействие.

Как работает полевой транзистор

У полевого транзистора тоже три вывода, но названия другие: затвор, исток и сток. Затвор это управляющий вывод, ток течет по каналу между истоком и стоком. Ключевое отличие от биполярного в том, что затвор управляет напряжением, а не током: он изолирован от канала и создает электрическое поле, которое расширяет или перекрывает проводящий канал.

Из этого следует главное практическое свойство: полевой транзистор почти не потребляет ток по входу, у него очень высокое входное сопротивление. Самый массовый подтип это MOSFET, он же МОП-транзистор, с изолированным затвором. Именно из миллиардов MOSFET построена вся цифровая логика по технологии КМОП. В силовой технике мощные полевые транзисторы работают ключами в блоках питания и преобразователях, ходовой пример N-канального прибора это IRFZ44N. У полевых тоже есть две полярности канала, N и P, по аналогии с NPN и PNP у биполярных.

Два режима: ключ и усилитель

Независимо от типа, транзистор используют в одном из двух режимов, и это стоит различать.

Режим ключа. Транзистор работает как выключатель: либо полностью открыт и проводит, либо полностью закрыт. Промежуточных состояний нет. Так управляют светодиодами, реле, моторами, так же работают цифровые схемы. В этом режиме на транзисторе выделяется мало тепла, потому что он либо насыщен, либо заперт.

Режим усилителя. Транзистор приоткрыт наполовину и работает в линейной области: малое изменение входного сигнала вызывает большое, но пропорциональное изменение выходного. Так усиливают звук, радиосигнал, любой аналоговый сигнал. Здесь через транзистор постоянно течет ток, и он греется сильнее, поэтому мощным усилительным каскадам нужен теплоотвод.

Биполярный или полевой: таблица

Сведем различия двух семейств в одну таблицу.

Признак	Биполярный (BJT)	Полевой (FET, MOSFET)
Чем управляется	током базы	напряжением на затворе
Выводы	эмиттер, база, коллектор	исток, затвор, сток
Входное сопротивление	невысокое	очень высокое
Ток управления	заметный	почти нулевой
Где силен	аналог, малые сигналы	ключи, силовая, цифровая логика

Главные характеристики

При подборе транзистора смотрят на несколько предельных и рабочих параметров.

Максимальное напряжение. Для биполярного это допустимое напряжение коллектор-эмиттер, для полевого сток-исток. Превышение пробивает прибор.
Максимальный ток. Наибольший ток, который транзистор пропускает через основной канал без перегрева.
Рассеиваемая мощность. Сколько тепла прибор может отвести. От нее зависит, нужен ли радиатор.
Коэффициент усиления по току для биполярных, показывает усиление.
Граничная частота. До какой частоты транзистор еще работает как усилитель, важно для радиосхем.

Правило подбора простое: рабочие ток и напряжение схемы должны быть заметно ниже предельных значений транзистора, с запасом. Экономия на запасе оборачивается пробоем при первом же скачке нагрузки.

Корпуса и выводы

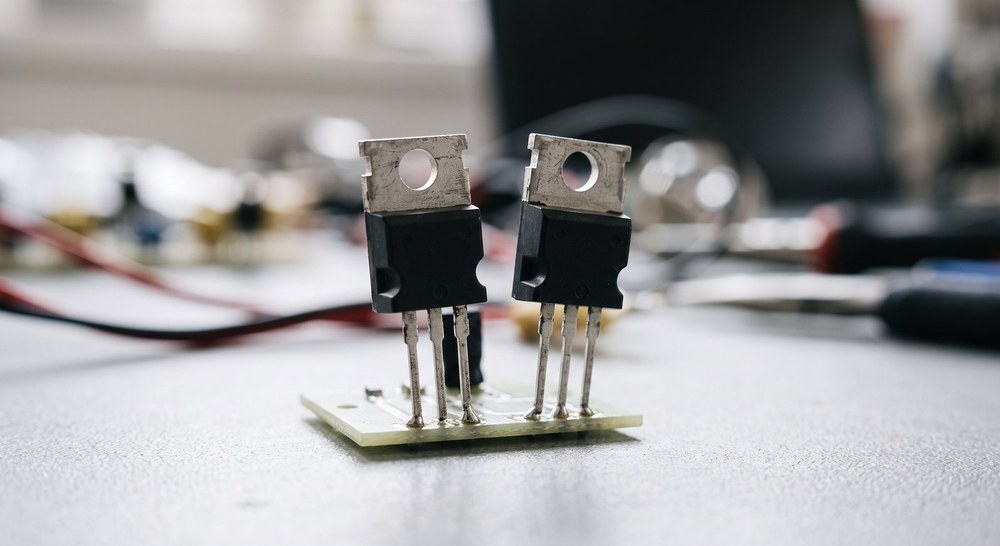

Транзистор нужно не только выбрать, но и правильно подключить, а для этого знать распиновку, то есть какой вывод где. Определяют выводы по корпусу и маркировке. Корпуса стандартизированы: маломощные приборы живут в пластиковом TO-92 с тремя ножками в ряд, мощные в TO-220 с металлическим фланцем под радиатор, а для поверхностного монтажа используют компактные SOT-23 и подобные. Мощные транзисторы в корпусе TO-220 с металлическим фланцем

На корпусе нанесен буквенно-цифровой код, например BC547 или IRFZ44N, по которому в даташите находят и распиновку, и все параметры. Порядок выводов у разных корпусов и серий отличается, и запоминать его наизусть бессмысленно: всегда сверяйтесь с даташитом конкретного прибора. Определить выводы и проверить исправность транзистора помогает и мультиметр, этому будет посвящена отдельная статья о проверке транзистора мультиметром. Общие приемы работы с прибором есть в статье о том, как пользоваться мультиметром.

Как выбрать транзистор

Выбор идет от роли транзистора в схеме.

Ключ для нагрузки, реле, светодиодной ленты, мотора. Берут транзистор, чей ток и напряжение с запасом перекрывают нагрузку. Для мощных нагрузок часто выбирают полевой MOSFET за малые потери в открытом состоянии.
Усилитель слабого сигнала, звук, датчики. Подходит биполярный с хорошим коэффициентом усиления и нужной граничной частотой.
Замена сгоревшего. Ищут прямой аналог или прибор с не худшими параметрами: тот же тип структуры, не меньшие предельные ток, напряжение и мощность.

Определяющие цифры при подборе это тип и структура, предельные ток и напряжение, мощность, а для усилителя коэффициент усиления. Транзисторы биполярные и полевые, а также диоды с параметрами в карточках удобно подобрать в разделе транзисторов и диодов каталога Эиком, там встроены фильтры по типу, току, напряжению и корпусу.

Частые вопросы

Чем отличается биполярный транзистор от полевого?

Способом управления. Биполярный управляется током базы, полевой напряжением на затворе. У полевого очень высокое входное сопротивление и почти нулевой ток управления, поэтому он экономичнее в управлении и доминирует в цифровой и силовой технике. Биполярный традиционно силен в аналоговых схемах и усилении малых сигналов.

Что означают буквы NPN и PNP?

Это порядок слоев полупроводника в биполярном транзисторе. У NPN база типа P между двумя областями типа N, открывается плюсом на базе. У PNP наоборот, база типа N, открывается минусом на базе. NPN распространен шире. Логика их работы зеркальная.

Что такое коэффициент усиления транзистора?

Это число, показывающее, во сколько раз ток коллектора больше тока базы, обозначается бета или h21э. Например, при коэффициенте 150 ток базы 1 мА управляет током коллектора 150 мА. У большинства приборов он лежит от 100 до 500 и заметно разбросан между экземплярами одной серии.

Что такое MOSFET?

Это самый распространенный тип полевого транзистора, с изолированным затвором, он же МОП-транзистор. Управляется напряжением, имеет очень высокое входное сопротивление. На MOSFET построена вся цифровая логика по технологии КМОП, а мощные MOSFET работают ключами в блоках питания и преобразователях.

Итог: транзистор усиливает и коммутирует, а два его класса, биполярный и полевой, различаются принципом управления, током базы или напряжением на затворе. Ключевые цифры при подборе это структура, предельные ток и напряжение, мощность и коэффициент усиления. Транзисторы всех типов с фильтрами по параметрам есть в каталоге транзисторов и диодов Эиком.
