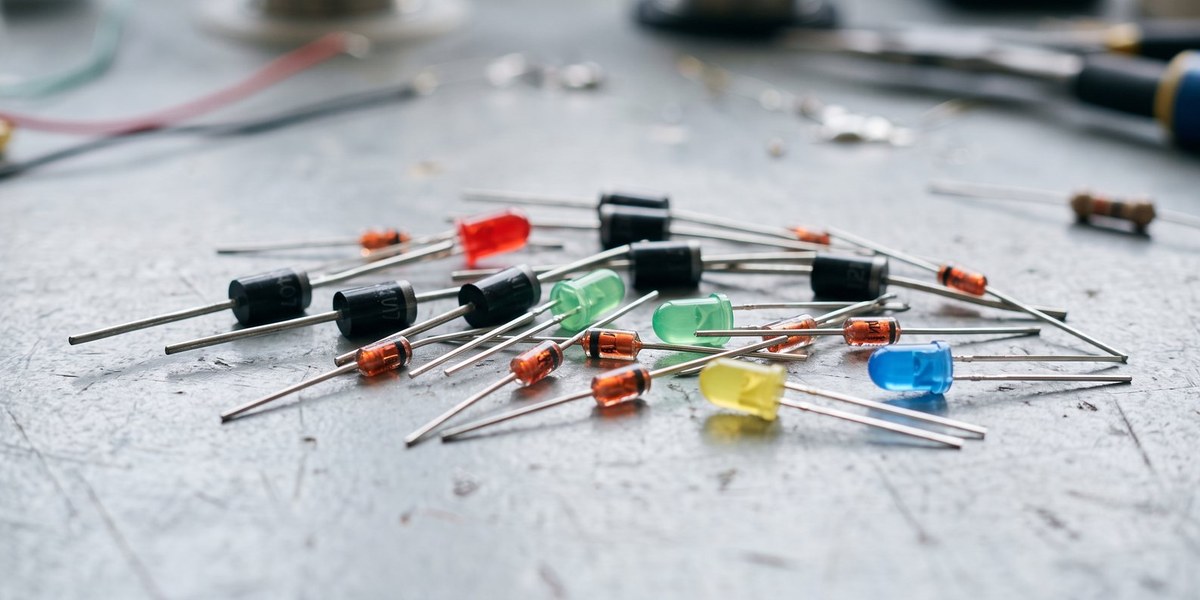

Диоды: виды, характеристики и применение
Диод пропускает ток в одну сторону и не пропускает в другую. Из этого простого свойства выросло целое семейство приборов: выпрямительные, Шоттки, стабилитроны, импульсные, защитные. Одной емкости мало, чтобы выбрать нужный, у каждого типа свой характер и своя задача, а ошибка в подборе оборачивается перегревом или выходом схемы из строя. В статье разберем виды диодов, их ключевые характеристики с реальными числами и правила выбора под конкретную задачу.
Содержание
- Что такое диод и как он работает
- Главные характеристики диода
- Выпрямительные диоды
- Диоды Шоттки
- Стабилитроны
- Импульсные и быстрые диоды
- Светодиоды
- Защитные диоды: TVS и обратный
- Сравнительная таблица типов
- Как определить катод и маркировку
- Как выбрать диод под задачу
- Частые вопросы
Что такое диод и как он работает
Диод это полупроводниковый прибор с двумя выводами: анодом и катодом. Его главное свойство односторонняя проводимость. Если подать плюс на анод, а минус на катод, диод открывается и пропускает ток. Поменяйте полярность, и он закроется, ток не пойдет. Такое подключение называют прямым и обратным включением.
В основе большинства диодов лежит электронно-дырочный переход, тот самый p-n переход между двумя областями полупроводника с разным типом проводимости. У перехода есть порог: диод открывается не сразу, а только когда прямое напряжение превысит некоторую величину. Для кремния это примерно 0,6-0,7 В, и это падение напряжения на открытом диоде, о котором мы подробно поговорим ниже.
Обратное напряжение диод выдерживает до определенного предела. Если превысить максимально допустимое обратное напряжение, переход пробивается. Для обычного диода это гибель, а вот для стабилитрона рабочий режим, на этом различии построена целая ветвь семейства. На схемах диод обозначают треугольником с чертой, где черта это катод, а в перечне элементов подписывают буквами VD.
Наглядно поведение диода описывает его вольт-амперная характеристика, график зависимости тока от напряжения. На прямой ветви ток почти не течет, пока напряжение не дойдет до порога открытия, а после него резко нарастает. На обратной ветви ток близок к нулю вплоть до напряжения пробоя, за которым он лавинообразно растет. Форма этой кривой у разных типов диодов отличается, и именно она определяет, для чего годится конкретный прибор.
Главные характеристики диода
Чтобы осмысленно выбирать диод, нужно понимать четыре ключевых параметра.
- Прямое падение напряжения. Сколько вольт теряется на открытом диоде. У кремниевого выпрямительного это 0,6-0,7 В, у Шоттки заметно меньше, 0,2-0,5 В, у германиевого 0,2-0,3 В. Чем меньше падение, тем меньше потери и нагрев.
- Максимальный прямой ток. Ток, который диод пропускает длительно без перегрева. Превышение ведет к перегреву перехода и пробою.
- Максимальное обратное напряжение. Предел, который диод держит в закрытом состоянии. Выбирают с запасом относительно напряжения в цепи.
- Время обратного восстановления. Насколько быстро диод закрывается при смене полярности. Для сети 50 Гц оно неважно, а вот в импульсных схемах решает все: медленный диод там просто не успевает закрываться.
По прямому току диоды делят на три класса: слаботочные до 0,3 А в пластиковом корпусе, средней мощности от 0,3 до 10 А в металле с жесткими выводами, и силовые свыше 10 А, что выглядят как таблетка или штырь и требуют радиатор.
Выпрямительные диоды
Самый массовый тип. Их задача превращать переменный ток в постоянный, отсекая одну полуволну. Отсюда и название: они выпрямляют ток в блоках питания. Главные параметры для них это максимальный прямой ток и обратное напряжение, а вот быстродействие некритично, потому что работают они на низкой частоте сети 50 Гц.

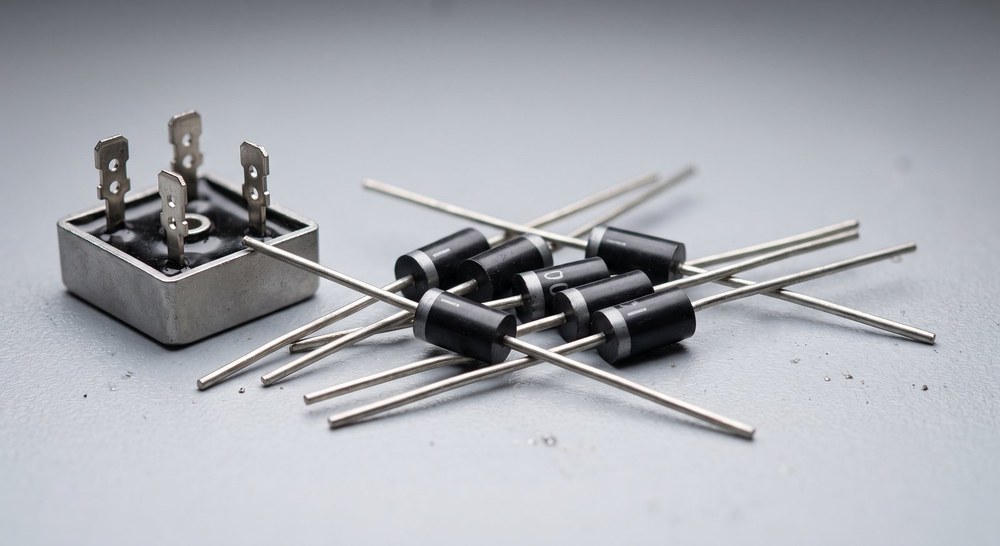

Классика жанра это серия 1N400x: например, 1N4001 держит 50 В при токе 1 А, а 1N4007 те же 1 А, но уже 1000 В. Один диод дает однополупериодное выпрямление, пропуская половину синусоиды. Чтобы использовать обе полуволны, четыре диода собирают в мостовую схему, ее же продают готовым диодным мостом в одном корпусе. Кремний как материал здесь предпочтителен за устойчивость к нагреву.
Диоды Шоттки
Вместо обычного p-n перехода у них контакт металл-полупроводник, и это дает два важных преимущества: малое прямое падение 0,2-0,5 В и очень высокое быстродействие, почти без заряда обратного восстановления. Меньше падение при том же токе означает меньше потерь и меньше нагрев.
Поэтому диоды Шоттки незаменимы в импульсных блоках питания, DC-DC преобразователях и низковольтных цепях, где важен каждый десятый вольта. Ходовой пример 1N5819 на 40 В и 1 А. Есть и плата за скорость: у Шоттки выше обратный ток утечки и обычно меньше допустимое обратное напряжение, чем у классических выпрямительных диодов. Поэтому в высоковольтных цепях их применяют реже.
Стабилитроны
Стабилитрон, он же диод Зенера, работает наоборот, в обратном включении, и использует то, что для обычного диода смертельно, режим пробоя. На обратной ветви его характеристики есть участок, где напряжение почти не меняется при широком диапазоне тока. Это и есть напряжение стабилизации, ради него прибор и создан.
Включают стабилитрон в обратной полярности последовательно с балластным резистором, который задает ток. Посчитаем на примере: нужно получить 5,1 В от источника 12 В при токе стабилизации 10 мА. Балластный резистор равен разнице напряжений, деленной на ток: (12 минус 5,1) делить на 0,01, получаем 690 Ом, берем ближайший стандартный 680 Ом. Мощность на нем всего около 70 мВт, так что хватит резистора на 0,25 Вт. Как подобрать сам резистор, разбирали в статье о видах резисторов. Стабилитроны применяют как источники опорного напряжения и для защиты от перенапряжения, ходовой пример 1N4733A на 5,1 В.
Импульсные и быстрые диоды
Это диоды, заточенные под высокую частоту и быстрое переключение. Их отличает малое время обратного восстановления: они успевают закрыться там, где обычный выпрямительный уже не справляется. Малосигнальный импульсный 1N4148 это, пожалуй, самый известный диод в любительской электронике, он стоит в логических цепях, детекторах, схемах формирования сигналов.
Для силовых импульсных цепей выпускают быстрые и ультрабыстрые выпрямительные диоды, они сочетают приличный ток с коротким восстановлением. Их место в импульсных блоках питания и преобразователях, где обычный сетевой диод грелся бы и терял энергию на каждом переключении.
Светодиоды
Светодиод это тоже диод, только его p-n переход при протекании прямого тока излучает свет. Проводимость у него такая же односторонняя, но прямое падение заметно выше, чем у обычных диодов, и зависит от цвета: примерно от 1,8 В у красного до 3,4 В у синего и белого. Из-за этого светодиод всегда включают через токоограничивающий резистор, иначе он сгорит.
Тема светодиодов обширна, у нас ей посвящена отдельная статья про характеристики и подключение светодиодов с расчетом резистора. Там же разобрано, как посчитать номинал ограничивающего резистора под конкретный светодиод и напряжение питания.
Защитные диоды: TVS и обратный
Отдельная и очень практичная ветвь семейства. Эти диоды не выпрямляют и не светят, их задача защищать схему.
TVS-диод, супрессор, гасит короткие выбросы напряжения. В обычном режиме он закрыт и на схему не влияет, но при опасном импульсе, например от статики или помехи, мгновенно открывается и отводит бросок на себя, спасая чувствительные элементы. Его ставят на входах питания и линиях данных.
Обратный, или защитный диод, знаком всем, кто работал с реле и электродвигателями. Катушка при отключении дает мощный выброс напряжения обратной полярности, способный пробить управляющий транзистор. Диод, включенный параллельно катушке в обратной полярности, замыкает этот выброс на себя и гасит его. Простое решение, которое спасает управляющие цепи от гибели. Для такой защиты подходит обычный выпрямительный диод с запасом по току, а в быстрых цепях ставят Шоттки или быстрый диод, чтобы он успевал срабатывать на каждом импульсе.
Сравнительная таблица типов
Сведем основные типы, их отличительную черту и типичное применение в одну таблицу.
| Тип | Отличительная черта | Где применяют |
|---|---|---|
| Выпрямительный | большой ток, падение 0,7 В | блоки питания, выпрямители |
| Шоттки | малое падение 0,2-0,5 В, быстрый | импульсные БП, DC-DC, низкое напряжение |
| Стабилитрон | стабильное напряжение в пробое | опорное напряжение, защита |
| Импульсный | малое время восстановления | логика, детекторы, ВЧ цепи |
| Светодиод | излучает свет, падение 1,8-3,4 В | индикация, освещение |
| TVS, супрессор | гасит импульсы перенапряжения | защита входов и линий данных |
Как определить катод и маркировку
Включить диод правильной стороной критично, а перепутать анод с катодом легко. Главный ориентир на корпусе это полоса: кольцевая метка отмечает вывод катода. На условном обозначении катоду соответствует черта, в которую упирается треугольник.

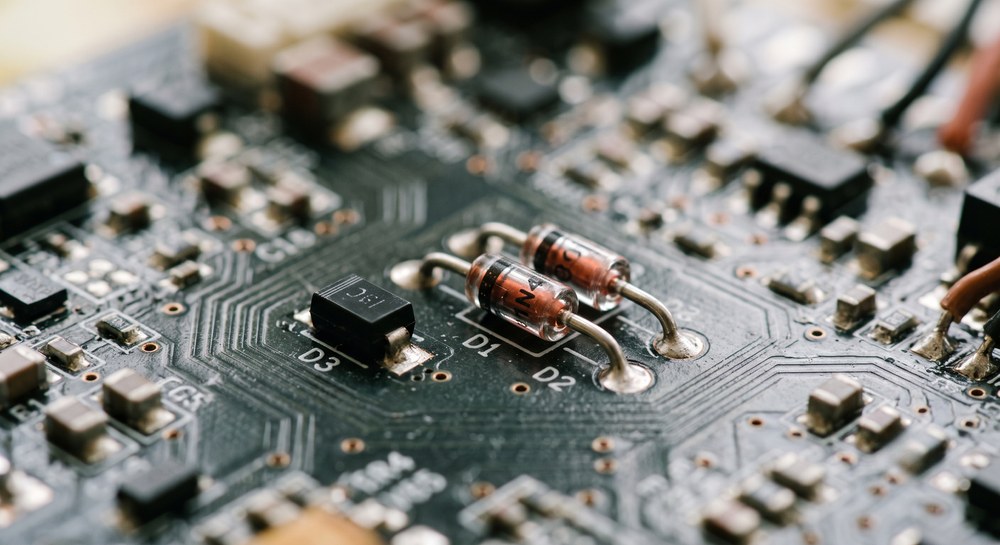

У выпрямительных диодов в стеклянном или пластиковом корпусе полоса нанесена краской у одного из выводов, это и есть катод. У светодиодов сторону определяют иначе: катод помечен более коротким выводом и срезом на ободке корпуса. На маркировку самого типа диода нанесен буквенно-цифровой код, вроде 1N4007, по которому в справочнике находят все параметры. Если полосы не видно или сомневаетесь в исправности, диод проверяют мультиметром в режиме теста диодов, этому будет посвящена отдельная статья о проверке диода мультиметром.
Как выбрать диод под задачу
Универсального диода не бывает, выбор всегда идет от задачи.
- Выпрямитель в блоке питания. Выпрямительный диод с запасом по току и обратному напряжению. При большом токе нужен теплоотвод.
- Импульсный блок питания, DC-DC. Диод Шоттки за малое падение и скорость, либо быстрый выпрямительный.
- Стабилизация напряжения. Стабилитрон на нужное напряжение с балластным резистором.
- Защита от выбросов. TVS-диод на входы и линии данных, обратный диод параллельно катушкам реле и двигателей.
- Слабый сигнал, логика, высокая частота. Импульсный диод вроде 1N4148.
Определяющие цифры при подборе это прямой ток, обратное напряжение и, для быстрых схем, время восстановления. Диоды всех типов, от выпрямительных и Шоттки до стабилитронов и TVS, с параметрами в карточках удобно подобрать в разделе транзисторов и диодов каталога Эиком, там встроены фильтры по току, напряжению и типу корпуса.
Частые вопросы
Чем диод Шоттки отличается от обычного?
У диода Шоттки контакт металл-полупроводник вместо p-n перехода, за счет чего у него меньше прямое падение, 0,2-0,5 В против 0,6-0,7 В у кремниевого, и выше скорость переключения. Платой идут больший обратный ток утечки и обычно меньшее допустимое обратное напряжение.
Что будет, если превысить обратное напряжение диода?
Обычный диод пробьется и выйдет из строя. Именно поэтому обратное напряжение выбирают с запасом относительно цепи. Исключение стабилитрон: для него работа в обратном пробое штатный режим, на котором и держится стабилизация.
Как определить, где у диода катод?
По полосе на корпусе: кольцевая метка отмечает катод. На схеме катоду соответствует черта у треугольника. У светодиода катод это более короткий вывод и срез на ободке корпуса.
Можно ли заменить выпрямительный диод на Шоттки?
Иногда да, если Шоттки подходит по току и обратному напряжению, при этом снизится падение и нагрев. Но в высоковольтных цепях Шоттки часто не годится из-за низкого допустимого обратного напряжения и большего тока утечки. Всегда сверяйте параметры с задачей.
Итог: диод пропускает ток в одну сторону, а тип подбирают под задачу, от выпрямительного в блоке питания до Шоттки в импульсной схеме и стабилитрона в стабилизаторе. Ключевые цифры это прямое падение, прямой ток и обратное напряжение. Диоды всех типов с фильтрами по параметрам есть в каталоге транзисторов и диодов Эиком.
