Стабилитроны: принцип работы, параметры и подбор

Стабилитрон это единственный полупроводник, которому пробой не вредит, а нужен для работы. На этом парадоксе держится самый простой источник опорного напряжения в электронике: две детали, стабилитрон и резистор, дают на выходе стабильные вольты независимо от того, как гуляет питание. Разберем, как он работает, как посчитать балластный резистор, что означают буквы в маркировке и где параметрический стабилизатор перестает справляться.

Содержание

• Что такое стабилитрон
• Как работает: обратная ветвь характеристики
• Параметрический стабилизатор
• Расчет балластного резистора
• Главные параметры
• Ряд напряжений и допуски
• Температурный коэффициент и точка нуля
• Нестандартные напряжения
• Мощность и корпуса
• Стабилитрон, стабистор и TVS: не путать
• Где применяют стабилитроны
• Как проверить стабилитрон
• Как выбрать стабилитрон
• Типичные ошибки
• Частые вопросы

Что такое стабилитрон

Стабилитрон, он же диод Зенера, это полупроводниковый диод, предназначенный для работы в обратном включении, в режиме пробоя. Для обычного выпрямительного диода из статьи про виды и характеристики диодов пробой это гибель. Стабилитрон же спроектирован так, чтобы жить в пробое сколько угодно долго, лишь бы ток был ограничен внешним резистором.

Смысл в том, что на участке пробоя напряжение на приборе почти не зависит от тока. Ток через стабилитрон может меняться в десятки раз, а напряжение на его выводах останется практически тем же. Это и есть напряжение стабилизации, ради которого деталь и создана.

На схемах стабилитрон обозначают треугольником с чертой, у которой один конец загнут, и подписывают буквами VD, как и остальные диоды. Включают его катодом к плюсу, то есть в обратной полярности относительно обычного диода, и это первое, что путают новички.

Как работает: обратная ветвь характеристики

Возьмем вольт-амперную характеристику. В прямом включении стабилитрон ведет себя как самый обычный кремниевый диод: открывается около 0,7 В и проводит. Вся его специальность живет на обратной ветви.

Пока обратное напряжение мало, ток через прибор ничтожен, микроамперы утечки. По мере роста напряжения ничего не происходит вплоть до определенной точки, а затем ток начинает нарастать лавинообразно, тогда как напряжение почти замирает. Кривая на графике становится почти вертикальной, и именно эта вертикаль дает стабилизацию.

Физика за этой вертикалью двойная, и это объясняет странность, к которой мы вернемся в разделе про температуру. У низковольтных приборов, примерно до 5 В, работает туннельный эффект, он же собственно эффект Зенера. У высоковольтных, примерно от 6 В и выше, работает лавинное умножение носителей заряда. В диапазоне между ними оба механизма действуют одновременно. Название «диод Зенера» закрепилось за всей группой, хотя большая часть ходовых номиналов работает именно на лавинном пробое.

Важное условие: ток через стабилитрон обязан быть ограничен снаружи. Сам он ток не ограничивает, и если подключить его к источнику напрямую, ток вырастет до предела возможностей источника и деталь сгорит за секунды. Ограничителем служит балластный резистор.

Параметрический стабилизатор

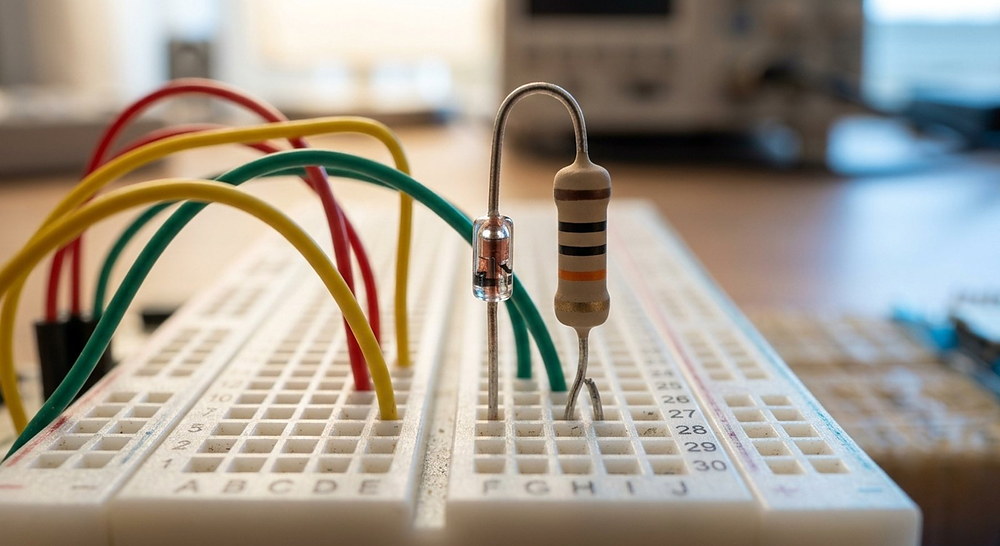

Базовая схема включения состоит всего из двух элементов и называется параметрическим стабилизатором. От источника идет балластный резистор, за ним параллельно нагрузке стоит стабилитрон катодом к плюсу. Выход снимают с самого стабилитрона.

Работает это как делитель с необычным нижним плечом. Входное напряжение делится между резистором и стабилитроном, но стабилитрон удерживает свою долю неизменной, значит вся разница падает на резисторе. Выросло входное напряжение, выросло падение на резисторе, на выходе то же самое. Просела нагрузка и стала брать меньше тока, лишний ток забрал на себя стабилитрон, на выходе снова то же самое. Про подбор самого резистора мы подробно писали в статье про виды и характеристики резисторов.

У схемы есть жесткая граница применимости, о которой стоит знать сразу. Весь ток нагрузки идет через балластный резистор, и весь неиспользованный ток уходит в стабилитрон и греет его. Поэтому параметрический стабилизатор хорош для нагрузок в единицы и десятки миллиампер: опорное напряжение, питание маломощной логики, смещение в аналоговой схеме. Для сотен миллиампер и ампер он превращается в печку, и туда ставят стабилизатор на транзисторе или интегральную микросхему. Чем линейные микросхемы отличаются от импульсных и где между ними проходит граница выгоды, разобрано в статье про стабилизаторы напряжения.

Расчет балластного резистора

Расчет умещается в одну формулу закона Ома:

R = (Uвх − Uст) / (Iст + Iн)

Здесь Uвх это входное напряжение, Uст напряжение стабилизации, Iст ток через стабилитрон, Iн ток нагрузки. Ток стабилитрона задают с запасом над минимальным, обычно 5-10 мА для маломощных приборов: при слишком малом токе рабочая точка сползает на изгиб характеристики и стабилизация портится.

Пример. Нужно получить 5,1 В от источника 12 В, нагрузка потребляет 10 мА. Берем ток стабилитрона 10 мА. Считаем: R = (12 − 5,1) / 0,02 = 345 Ом. Ближайший номинал ряда E24 это 330 Ом, про сами ряды мы писали в статье о цветовой маркировке резисторов.

Вторая половина расчета, про которую забывают, это мощности. На резисторе выделяется P = (Uвх − Uст) × I = 6,9 В × 0,02 А = 0,138 Вт, берем корпус 0,25 Вт, а лучше 0,5 Вт. На самом стабилитроне в худшем случае, когда нагрузку отключили и весь ток пошел через него, выделится P = 5,1 В × 0,02 А = 0,102 Вт. Прибор на 0,5 Вт справляется с запасом.

Худший случай считают всегда по двум крайностям сразу: максимальное входное напряжение при отключенной нагрузке дает максимальный ток через стабилитрон, а минимальное входное при полной нагрузке дает минимальный. Первое не должно превышать предельный ток прибора, второе не должно опускаться ниже минимального тока стабилизации.

Стабилитрон никогда не подключают к источнику напряжения напрямую, без балластного резистора. Собственного сопротивления в режиме пробоя у него практически нет, ток мгновенно уходит за предел, и деталь выгорает. Резистор в этой схеме не вспомогательный элемент, а обязательная часть стабилизатора.

Главные параметры

Максимальный ток в даташите часто не указан прямо, его считают из мощности: для прибора 0,5 Вт на 5,1 В это 0,5 / 5,1, около 98 мА. Работать на этом пределе нельзя, закладывают половину и меньше.

Дифференциальное сопротивление это параметр, который отличает хороший стабилитрон от посредственного. Он показывает, на сколько изменится напряжение при изменении тока, и у ходовых приборов лежит в единицах и десятках ом. Любопытная закономерность: минимум приходится на номиналы около 6-7 В, а к краям диапазона, и к низковольтным, и к высоковольтным, сопротивление растет. Поэтому если схема позволяет выбрать напряжение, деталь из середины диапазона даст лучшую стабилизацию.

Ряд напряжений и допуски

Напряжения стабилизации выпускают не любые, а по стандартному ряду E24, тому же, что и у резисторов: 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1; 10; 11; 12; 13; 15; 16; 18 вольт и дальше по той же логике до сотен вольт. Промежуточного значения между соседями ряда просто не существует, и это первое, с чем сталкиваются при расчете: получилось 5,0 В, берем 5,1 В.

Допуск кодируют буквой в обозначении, но единой системы здесь нет, и это ловушка. У серии 1N47xx буква A после номера означает допуск ±5 процентов против ±10 без буквы: 1N4733 это 5,1 В с разбросом 10 процентов, 1N4733A те же 5,1 В, но уже 5 процентов. А у европейских серий BZX55 и BZX84 буквы A, B и C задают ±1, ±2 и ±5 процентов соответственно, то есть привычная запись BZX55C5V1 означает 5,1 В с допуском 5 процентов. Вывод простой: допуск сверяют по даташиту конкретной серии, а не по общей таблице в памяти.

В самом обозначении напряжение обычно пишут с буквой V на месте запятой: 5V1 это 5,1 В, 12V это 12 В, 3V3 это 3,3 В. Логика та же, что у буквенно-цифровой маркировки резисторов.

Температурный коэффициент и точка нуля

Напряжение стабилизации плывет от нагрева, и направление этого дрейфа зависит от номинала. Причина в той самой двойной физике пробоя.

У низковольтных приборов, где работает туннельный эффект, температурный коэффициент отрицательный: с нагревом напряжение падает. У высоковольтных, где работает лавинный пробой, коэффициент положительный: с нагревом напряжение растет. А между ними, в районе 5,6 вольта, два механизма компенсируют друг друга, и температурный коэффициент проходит через ноль.

Отсюда практический прием, который знают не все. Если в схеме нужно опорное напряжение, стабильное при нагреве, и величина не принципиальна, берут номинал около 5,6 В: он уходит от температуры заметно меньше соседей. Для по-настоящему точных опорных источников выпускают термокомпенсированные приборы, где к стабилитрону добавлен встречный обычный диод, компенсирующий дрейф.

Порядок величин такой: у высоковольтных приборов уход составляет около 0,05-0,1 процента на градус. При нагреве на 40 градусов стабилитрон на 24 В может уйти на несколько десятых вольта, и в измерительной цепи это уже погрешность.

Нестандартные напряжения

Нужного номинала в ряду нет или под рукой не оказалось. Выход один и он рабочий: последовательное соединение. Напряжения стабилизации складываются, ток через цепочку общий. Два прибора по 5,1 В дадут 10,2 В, стабилитрон 9,1 В плюс 3,3 В дадут 12,4 В. Балластный резистор в такой схеме один на всю цепочку и считается по суммарному напряжению.

Есть и обратный прием. Если добавить последовательно со стабилитроном обычный кремниевый диод в прямом включении, к напряжению прибавится его падение, около 0,7 В. Заодно, как говорилось выше, такой диод частично компенсирует температурный дрейф.

А вот параллельно стабилитроны соединять нельзя. Из-за разброса напряжений тот прибор, у которого оно чуть ниже, откроется первым и заберет весь ток на себя. Второй так и останется закрытым и в работе не поучаствует, а первый перегреется. Логика та же, что с параллельными светодиодами без индивидуальных резисторов.

Мощность и корпуса

Мощность определяется корпусом, и по ней стабилитроны делят на три группы.

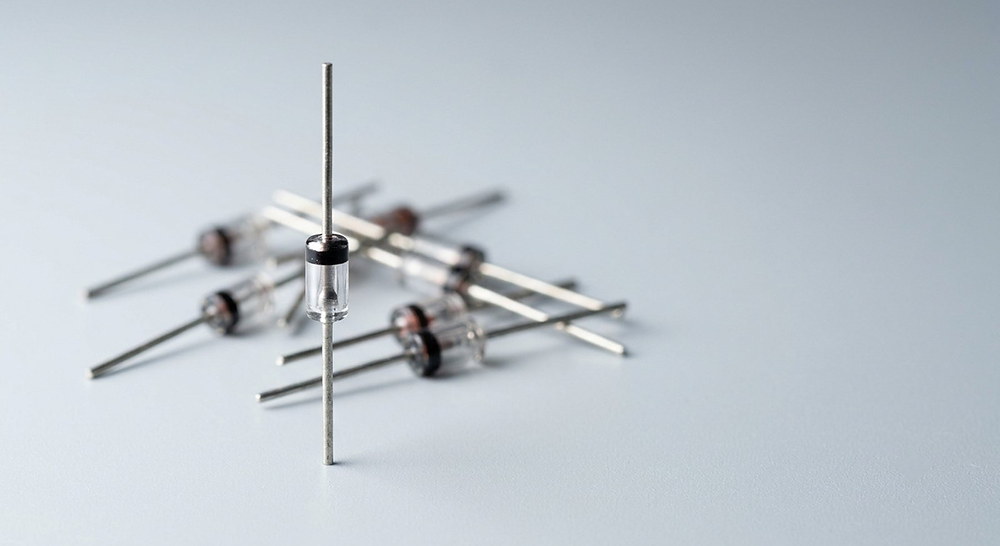

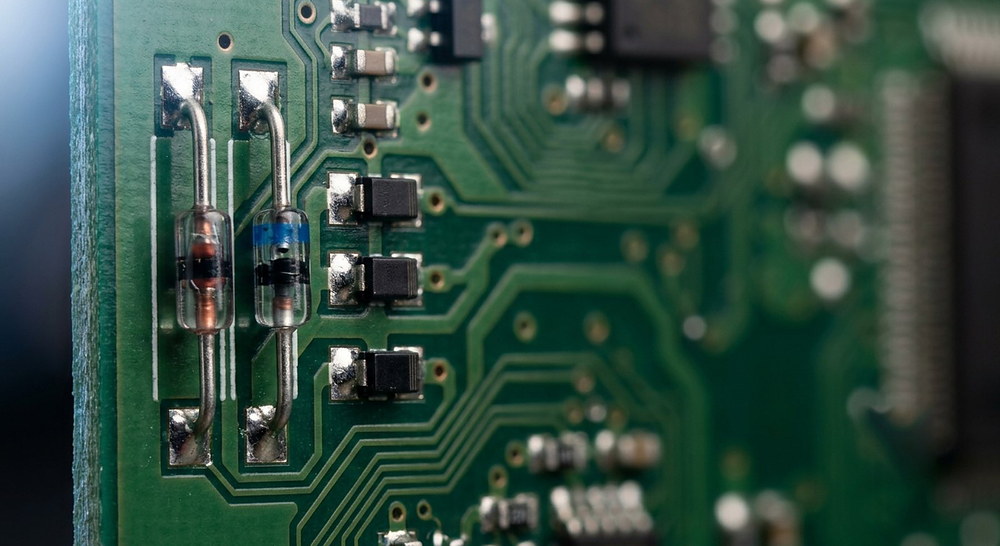

• Маломощные, 0,25-0,5 Вт. Стеклянный корпус DO-35 у выводных, SOD-123 и SOT-23 у поверхностного монтажа. Самая массовая группа: опорное напряжение, защита входов, смещение. Типичные представители это серии BZX55 и BZX84, а также приборы вроде MMSZ в SMD исполнении.
• Средней мощности, 1-1,5 Вт. Пластиковый корпус DO-41, знакомый по выпрямительным диодам. Классика это серия 1N47xx, где 1N4733A дает 5,1 В при мощности 1 Вт.
• Мощные, от 5 Вт. Корпуса вроде DO-201 и крупнее, вплоть до исполнений под теплоотвод. Применяют в силовых цепях и там, где стабилитрон работает ограничителем.

Правило запаса здесь такое же, как у резисторов: расчетную мощность умножают минимум на два. Стабилитрон, загруженный под предел, греется, а от нагрева уходит его же напряжение стабилизации, то есть портится именно то, ради чего он поставлен. Подобрать деталь по напряжению, мощности и корпусу удобно в разделе стабилитронов каталога Эиком, там больше 50 тысяч позиций с фильтрами по всем параметрам.

Отдельно упомянем стабилитронные сборки: несколько приборов в одном корпусе. Они экономят место, когда нужно защитить сразу несколько линий одинаковым порогом.

Стабилитрон, стабистор и TVS: не путать

Три прибора работают на одной физике, а задачи у них разные, и подмена одного другим приводит к отказу.

Стабилитрон рассчитан на длительный небольшой ток и держит напряжение непрерывно. Его дело это опорное напряжение и стабилизация.

TVS-диод устроен похоже, но у него увеличена площадь перехода, и рассчитан он на короткий импульс огромного тока. В непрерывном режиме он не работает, а стабилитрон в свою очередь не выдержит импульса, на который рассчитан TVS. Разницу подробно разбирали в статье про защиту от перенапряжения.

Стабистор это близкий родственник, который работает наоборот, в прямом включении. Его стабилизация держится на прямом падении на переходе, поэтому напряжения у него низкие, порядка одного вольта и ниже, туда, куда обычный стабилитрон уже не достает. Встречается редко, но при подборе замены о нем стоит помнить: включать его надо анодом к плюсу, наоборот относительно стабилитрона.

Где применяют стабилитроны

• Источник опорного напряжения. Классика: эталон для компаратора, АЦП или схемы сравнения, где нужна стабильная точка отсчета.
• Питание маломощного узла. Логика, датчик, операционный усилитель на несколько миллиампер получают свои вольты от параметрического стабилизатора.
• Защита входа от превышения. Стабилитрон, включенный параллельно входу, срезает все, что выше его напряжения. Для медленных цепей это дешево и достаточно, для быстрых импульсов ставят TVS.
• Защита затвора полевого транзистора. Затвор MOSFET боится превышения по напряжению, и стабилитрон между затвором и истоком спасает его, о самих транзисторах мы писали в статье про виды и принцип работы транзисторов.
• Сдвиг уровня. Стабилитрон в цепи вычитает из напряжения свою фиксированную величину, это используют для согласования уровней между узлами.

Как проверить стабилитрон

Здесь есть важный нюанс, из-за которого исправные приборы иногда признают мертвыми. В режиме теста диода мультиметр ведет себя со стабилитроном как с обычным диодом: в прямом включении покажет падение около 0,7 В, в обратном бесконечность. Это подтверждает, что переход цел и не пробит, но напряжение стабилизации так измерить нельзя. Причина простая: щупы прибора дают около вольта, а чтобы стабилитрон вошел в рабочий режим, к нему надо приложить его собственное обратное напряжение. Подробно метод разобран в статье про проверку диода мультиметром.

Диагноз по прозвонке ставится так же, как для диода: проводит в одну сторону и не проводит в другую это норма, проводит в обе стороны это пробой, не проводит ни в одну это обрыв.

Чтобы измерить само напряжение стабилизации, нужна простая схема: регулируемый источник питания, балластный резистор в несколько сотен ом и стабилитрон катодом к плюсу. Поднимают напряжение источника, пока ток через цепь не дойдет до нескольких миллиампер, и в этот момент меряют напряжение вольтметром прямо на выводах стабилитрона. Показание и есть его напряжение стабилизации. Общие приемы работы с прибором собраны в статье о том, как пользоваться мультиметром.

Как выбрать стабилитрон

1. Напряжение. Берут ближайшее значение из ряда E24 к нужному. Если схема допускает выбор и важна температурная стабильность, смотрят в сторону 5,6 В.
2. Допуск. Для питания маломощного узла хватит 5 и даже 10 процентов, для опорного напряжения в измерительной цепи берут 1-2 процента.
3. Мощность. Считают худший случай, максимальное входное при отключенной нагрузке, и берут корпус с двойным запасом.
4. Ток нагрузки. Если нагрузка тянет больше нескольких десятков миллиампер, параметрический стабилизатор уже не вариант, нужен транзисторный или интегральный.
5. Конструктив. Серийная плата это SMD в SOD-123 или SOT-23, макет и ремонт это выводной DO-35 или DO-41.

Типичные ошибки

• Включили как обычный диод. Стабилитрон ставят катодом к плюсу. В прямом включении он просто откроется на 0,7 В и никакой стабилизации не даст.
• Забыли балластный резистор. Прямое подключение к источнику убивает деталь за секунды.
• Ток ниже минимального. Если балластный резистор взят слишком большим, рабочая точка уползает на изгиб характеристики, и напряжение на выходе перестает держаться.
• Не посчитали худший случай. Схема считается при максимальном входном напряжении и отключенной нагрузке: именно там через стабилитрон идет предельный ток.
• Соединили параллельно. Весь ток заберет прибор с меньшим напряжением, второй останется не у дел.
• Поставили стабилитрон вместо TVS. На импульс перенапряжения он не рассчитан и погибнет первым же выбросом.

Частые вопросы

В какую сторону включать стабилитрон?

Катодом к плюсу, то есть в обратной полярности относительно обычного диода. Катод помечен полосой на корпусе. В прямом включении стабилитрон работает как рядовой кремниевый диод с падением около 0,7 В и стабилизации не дает.

Как проверить напряжение стабилизации мультиметром?

Одним мультиметром никак: напряжения щупов не хватает, чтобы ввести прибор в режим пробоя. Нужен регулируемый источник питания и балластный резистор. Собирают цепь, поднимают напряжение до тока в несколько миллиампер и меряют вольтметром прямо на выводах стабилитрона. Сам мультиметр в режиме теста диода подтвердит только, что переход цел.

Чем стабилитрон отличается от TVS-диода?

Режимом работы. Стабилитрон рассчитан на непрерывный небольшой ток и держит напряжение постоянно, его задача стабилизация. У TVS-диода увеличена площадь перехода, и он рассчитан на короткий импульс огромного тока, его задача защита. Взаимозаменяемыми они не являются.

Можно ли соединить два стабилитрона, чтобы получить нужное напряжение?

Последовательно да, напряжения складываются, и балластный резистор считают по сумме. Параллельно нельзя: из-за разброса весь ток заберет прибор с меньшим напряжением. Добавить около 0,7 В к номиналу можно последовательным обычным диодом в прямом включении.

Итог: стабилитрон живет в пробое, держит напряжение почти неизменным и всегда работает в паре с балластным резистором, который считают по худшему случаю. Ключевые цифры при подборе это напряжение из ряда E24, допуск и рассеиваемая мощность с двойным запасом, а для нагрузок больше нескольких десятков миллиампер параметрическую схему меняют на транзисторную или интегральную. Стабилитроны всех номиналов и корпусов с параметрами в карточках есть в каталоге транзисторов и диодов Эиком.
