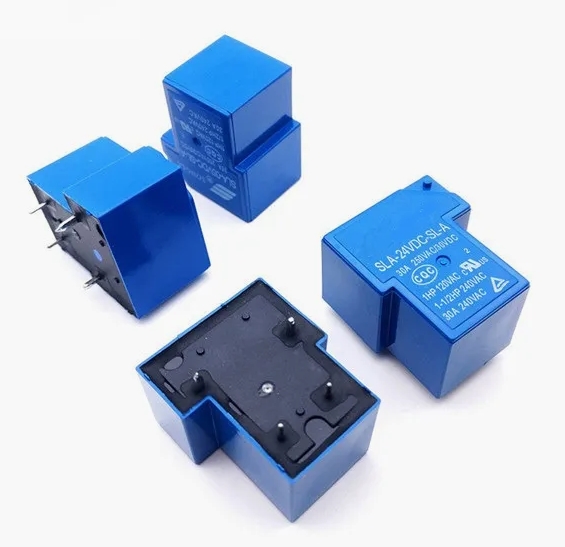

Силовые реле серии SLA для коммутации нагрузок до 30 А
Электромеханические реле остаются одним из наиболее востребованных компонентов в системах промышленной автоматики, энергетики и оборудования общего назначения. Среди широкого ассортимента продукции компании Sanyou особого внимания заслуживает серия силовых реле SLA, рассчитанная на длительную эксплуатацию при высоких коммутационных нагрузках.
В каталоге Эиком представлены модели этой серии, предназначенные для монтажа в отверстия печатной платы (THT). Они отличаются высокой надежностью, стабильными электрическими характеристиками и возможностью работы в широком диапазоне условий эксплуатации, благодаря чему подходят как для промышленного оборудования, так и для бытовой техники.
Высокая коммутационная способность
Серия SLA включает исполнения с максимально допустимым током коммутации 20 А и 30 А при напряжении до 250 В переменного тока. Такое сочетание характеристик позволяет использовать реле для управления мощными исполнительными устройствами, включая нагревательные элементы, электродвигатели, насосы, компрессоры и другое силовое оборудование.
В зависимости от конкретной модификации доступны исполнения с одной переключающей группой контактов SPDT либо с нормально разомкнутыми контактами SPST-NO, что облегчает выбор оптимального решения под требования конкретного проекта.
Несколько вариантов катушек и стабильная работа
Для интеграции в различные электронные устройства производитель предлагает модификации с номинальным напряжением катушки 12 В или 24 В постоянного тока. Сопротивление обмотки составляет 160 Ом либо 640 Ом, а потребляемая мощность не превышает 0,9 Вт, что обеспечивает экономичное энергопотребление при стабильном срабатывании.
Контактная группа выполнена с использованием серебряно-оловянного оксида (AgSnO2), обеспечивающего низкое переходное сопротивление и высокую износостойкость при многократных циклах коммутации.
Работа в сложных условиях эксплуатации
Реле серии SLA рассчитаны на эксплуатацию при температурах от -40 до +85°C, благодаря чему могут применяться в оборудовании, работающем как внутри помещений, так и в условиях повышенных температур. Компактные размеры корпуса позволяют эффективно использовать пространство на печатной плате, а технология монтажа THT обеспечивает надежную механическую фиксацию компонентов.
Основными областями применения являются системы промышленной автоматизации, шкафы управления, источники питания, бытовая техника, климатическое оборудование, системы безопасности, а также устройства управления электроприводами и другими мощными нагрузками.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Тип реле | Электромагнитное |
| Серия | SLA |
| Конфигурация контактов | SPDT или SPST-NO (в зависимости от модели) |
| Напряжение катушки | 12 В DC или 24 В DC |
| Максимальный ток контактов | 20 А или 30 А |
| Максимальное коммутируемое напряжение | 250 В AC |
| Тип монтажа | THT |
| Габаритные размеры | 31,8 х 27,4 х 19,8 мм |
| Сопротивление катушки | 160 Ом или 640 Ом |
| Материал контактов | AgSnO2 |
| Потребляемая мощность катушки | 0,9 Вт |
| Сопротивление контактов | 50 мОм или 100 мОм |
| Рабочая температура | −40…+85 °C |
Вывод
Силовые реле Sanyou серии SLA представляют собой универсальное решение для коммутации нагрузок до 30 А в промышленном и бытовом оборудовании. Высокая коммутационная способность, надежные серебряно-оловянные контакты, широкий выбор конфигураций и напряжений катушки, а также удобный монтаж THT делают эти изделия оптимальным выбором для разработчиков и производителей электронной техники. В ассортименте Эиком доступны различные модификации серии SLA, позволяющие подобрать реле практически для любых задач управления силовыми цепями.
