Переходники «банан» с зажимом под винт

Электронные компоненты для коммутации измерительных цепей требуют точного соответствия стандартам проводимости. Классический переходник банан, известный в технической документации как binding post или клеммный столбик, обеспечивает быстрое подключение проводников. Данный тип коннекторов формирует соединение без пайки, надежно фиксируя зачищенный провод сечением до 12 AWG через специальное поперечное отверстие. Стандартные клеммы банан имеют диаметр 4 мм. Решения от производителей Pomona, Cinch и Keystone интегрируются в лабораторный блок питания, цифровой мультиметр или учебный тестовый стенд.

Конструктивно однополюсное гнездо состоит из токоведущего стержня и изолирующего фиксатора. В приборостроении часто применяется binding post с накатной гайкой из полиамида, а также модели, имеющие шестигранный (hex) профиль корпуса. Контактная группа — это латунь или бескислородная медь, на которые наносится никелированный или позолоченный слой для минимизации потерь сигнала. Промышленные версии поддерживают номинальный ток 30А при рабочем напряжении до 1000В, соответствуя категории CAT III. Цветовая маркировка (красный, черный) упрощает идентификацию полярности, когда на панель устанавливается двойной binding post.

Павел, Технический специалист:

При проектировании измерительных приборов критично учитывать тип установки. Например, banana jack панельный монтаж 4 мм требует строгого соблюдения толщины стенки корпуса, обычно до 6.35 мм. Если внедряется клемма банан для лабораторного блока питания, выбирайте изоляцию из нейлона UL94 V-0 и защищенный контакт (safety shrouded). Для установки на печатные платы целесообразен PCB mount.

Выбор конкретного артикула зависит от параметров, указанных в datasheet. Гнездо банан монтаж в панель применяется как разъем банан для измерительного прибора или клемма banana для акустики hifi, где важна передача сигнала без искажений. Для систем автоматизации закупают пружинный зажим (spring loaded), ускоряющий фиксацию жил. Изучая part number, инженеры подбирают test terminal под осциллограф или генератор сигналов, ориентируясь на переходное сопротивление и диаметр отверстия под провод.

Переходника banana с зажимом: устройство и принцип надежной коммутации

Разъем banana представляет собой универсальный электромеханический компонент, обеспечивающий соединение без пайки. Конструктивно клеммный столбик (binding post) состоит из токоведущего стержня с поперечным отверстием под провод сечением до 12 AWG и продольного гнезда диаметром 4 мм. Такая архитектура позволяет фиксировать зачищенную жилу, кабельный наконечник, а также подключать стандартный разъем banana штекер или щуп мультиметра. Для зажима проводника используется накатная гайка (knurled) или деталь, имеющая шестигранный профиль (hex). Вращение изолятора прижимает провод к металлическому основанию, минимизируя переходное сопротивление. Разъем банан banana выпускается в нескольких конструктивных исполнениях, зависящих от способа установки.

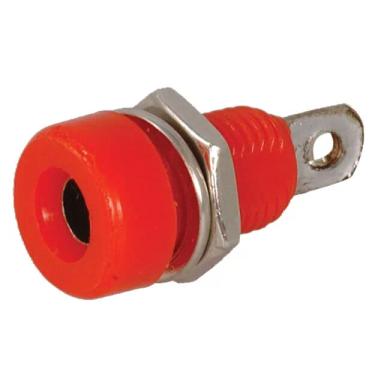

• Панельная клемма (panel mount) — фиксируется гайкой на шасси прибора. Стандартное гнездо банан монтаж в панель применяется при сборке КИП, таких как осциллограф или калибратор.
• Монтаж на плату (PCB mount) — контактные выводы впаиваются в отверстия печатной платы, образуя жесткий узел для измерительного оборудования.
• Пружинный зажим (spring loaded) — обеспечивает быстрое подключение путем нажатия на головку изолятора. Подобный test terminal востребован, когда проектируется учебный стенд или электронный практикум.
• Двойной binding post (double banana) — сборка из двух клемм с фиксированным межосевым расстоянием 19 мм (0.75 дюйма).

Материал контактов напрямую определяет электрические характеристики. Производители Pomona Electronics, Cinch Connectivity Solutions и Keystone Electronics применяют такие сплавы, как латунь и бескислородная медь. Поверхность металла покрывается слоем защиты: доступен никелированный, луженый или позолоченный вариант. Изоляция изготавливается из диэлектриков, устойчивых к нагреву — это полиамид, нейлон, PBT или ABS-пластик, соответствующие стандарту горючести UL94 V-0. Стандартная цветовая маркировка (красный, черный, синий, зелёный, жёлтый, белый) исключает ошибки полярности при коммутации. В зависимости от габаритов, клемма банан для лабораторного блока питания рассчитана на номинальный ток 15А, 20А или 30А. Версии с защитной изоляцией (safety shrouded) выдерживают напряжение 1000В и соответствуют категориям электробезопасности CAT III и CAT IV.

При проектировании аппаратуры инженеры опираются на техническую документацию (datasheet в формате pdf) и артикул (part number). В каталогах представлены индустриальные стандарты: серии Pomona 3750 и 4243, Cinch 111-0703, Keystone 4091. Выбирая binding post с накатной гайкой или binding post шестигранный корпус, учитываются требования эргономики прибора. Для силовых цепей применяется клемма banana для акустики hifi и усилителей мощности, где требуется максимальная площадь контакта, а для задач разработки — разъем банан для прототипирования, обеспечивающий многократное переподключение тестовых проводов.

Классификация коннекторов banana: от лабораторных клемм до акустических адаптеров

Ассортимент коммутационных элементов делит штепсельный разъем формата 4mm на несколько категорий в зависимости от типа монтажа, конфигурации изолятора и целевого применения. Классический разъем банан с зажимом под винт, технически обозначаемый как binding post или клеммный столбик, обеспечивает фиксацию провода сечением до 12 AWG через поперечное отверстие, а также прямое подключение стандартного штекера. По типу установки выделяют banana jack panel для фиксации на лицевой панели прибора и модификации PCB mount под пайку на печатную плату.

Техническая классификация включает следующие форматы:

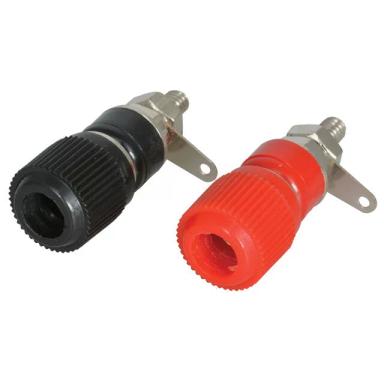

• Одинарная клемма банан с фиксатором. Модели выпускаются с двумя типами головок: binding post с накатной гайкой (knurled) для ручной затяжки и шестигранный корпус (hex) под гаечный ключ. Примером служат серии Cinch Connectivity Solutions 111-0703 и Keystone Electronics 4091, где базовым материалом выступает никелированная латунь.
• Сдвоенные модули. Конструкция double banana объединяет два однополюсных гнезда с фиксированным межосевым расстоянием. Двойной binding post имеет цветовую маркировку (красный, черный) и применяется как клемма банан для лабораторного блока питания или banana binding post аудиоусилитель.
• Пружинные модификации. Версия spring loaded binding post оснащена внутренним механизмом, прижимающим проводник без вращения гайки. Такой test terminal ускоряет соединение без пайки при сборке схем на тестовых стендах.
• Безопасные гнезда (safety shrouded). Гнездо банан монтаж в панель с глубокой изоляцией контакта (полиамид UL94 V-0 или нейлон) исключает случайное прикосновение. Они рассчитаны на напряжение 1000В (категории CAT III и CAT IV) и номинальный ток 15А или 30А.

Сфера эксплуатации диктует выбор материалов и допусков. Клемма банан для осциллографа, генератора сигналов или мультиметра (решения Pomona Electronics 3750 и 4243) требует минимального переходного сопротивления, поэтому контакты получают позолоченное покрытие. Для силовой электроники и КИП применяются массивные terminal post с изоляторами из термопластика. В то же время клемма banana для акустики hifi ориентирована на использование бескислородной меди для точной передачи сигнала. Стандартный разъем банан для прототипирования и электронного практикума изготавливается из луженой латуни в корпусе из ABS-пластика, что оптимизирует смету при закупке компонентов оптом или мелким оптом.

Электротехнические параметры: токовая нагрузка, переходное сопротивление и изоляция

При проектировании измерительных цепей базовым критерием выступает номинальный ток. Стандартная клемма банан для лабораторного блока питания или мультиметра рассчитывается на номинальный ток 10А или 15А. Для силовой электроники, где применяется гнездо банан винтовой зажим, требуются компоненты, выдерживающие 20А и 30А. Рабочее напряжение 1000В и соответствие категориям электробезопасности CAT III или CAT IV обеспечивают защиту приборов уровня Fluke, Keysight и Tektronix. Токопроводящие элементы изготавливаются из таких материалов, как латунь или бескислородная медь, что гарантирует минимальные потери сигнала при передаче.

Снижение переходного сопротивления достигается за счет гальванических покрытий и механической фиксации проводника. Стандартный banana jack зажим под винт демонстрирует стабильный электрический контакт благодаря плотному прилеганию клеммы. На практике применяются следующие конфигурации:

• Никелированный или позолоченный контактный стержень диаметром 4 мм, минимизирующий окисление в условиях тестового стенда.
• Монтажная клемма под провод сечением до 12 AWG, где сквозное отверстие под провод позволяет реализовать надежное соединение без пайки.
• Модификации внешнего корпуса: binding post с накатной гайкой (knurled) для ручной затяжки и шестигранный (hex) профиль под гаечный ключ.

Материал диэлектрика определяет термическую и электрическую стойкость узла. Промышленный binding post разъем банан оснащается изоляторами из полиамида, нейлона, PBT или ABS-пластика. Компоненты от Pomona Electronics (серии 3750, 4243), Keystone (артикулы 4091, 4094) и Cinch Connectivity Solutions (111-0703) строго соответствуют стандарту горючести UL94 V-0. Технология безопасное прикосновение (safety shrouded) исключает случайный контакт с токоведущими частями. Интегрируемый banana jack панельный монтаж 4 мм выпускается со стандартизированной цветовой маркировкой: красный, черный, синий, зеленый, желтый и белый цвета упрощают визуальную фазировку. Для фиксации на печатных платах предусмотрен PCB mount, а для лицевых панелей приборов — panel mount с жесткой фиксацией диэлектрической шайбы.

Влияние материалов на качество контакта: медь, латунь, позолота и типы диэлектриков

Выбор сплава токоведущей части определяет долговечность и стабильность соединения. Стандартная клемма банан 4 мм чаще всего изготавливается из латуни. Этот материал обладает достаточной механической прочностью для многократной фиксации проводников, особенно когда используется binding post с накатной гайкой или шестигранный корпус. Для критичных измерительных цепей, где требуется минимальное переходное сопротивление, применяется бескислородная медь. Решения от Pomona Electronics и Cinch Connectivity Solutions используют медные сплавы, покрытые защитным слоем для предотвращения деградации контакта.

Тип гальванического покрытия напрямую влияет на окисление поверхности. Никелированный контакт обеспечивает износостойкость при частом переключении — это стандарт для КИП, мультиметров и генераторов сигналов. Позолоченный слой предотвращает образование оксидной пленки, что критично, если проектируется banana connector binding post для точных измерений или клемма banana для акустики hifi. Луженый вариант встречается в сериях, ориентированных на монтаж на плату (PCB mount) или соединение под пайку.

Материал изолятора задает термическую и механическую стойкость узла. Однополюсное гнездо банан панельное комплектуется различными типами пластиков в зависимости от условий эксплуатации:

• Полиамид (нейлон) — выдерживает высокие температуры, обладает классом горючести UL94 V-0. Применяется в сериях для CAT III и CAT IV, где требуется безопасное прикосновение (safety shrouded) и напряжение 1000В.
• PBT (полибутилентерефталат) — отличается жесткостью и химической стойкостью. Оптимален, когда монтируется banana jack панельный монтаж 4 мм в промышленное оборудование или тестовый стенд.
• ABS и фенолоформальдегид — используются в базовых лабораторных клеммах. Подходят, если проектируется binding post для учебного стенда или выполняется прототипирование.

Цветовая маркировка диэлектрика (красный, черный, синий, зеленый, желтый, белый) упрощает идентификацию полярности и фаз. Например, двойной binding post красный черный купить целесообразно для сборки выходных каскадов, когда собирается клемма банан для лабораторного блока питания или аудиоусилитель. Правильный подбор пары металл-диэлектрик от проверенных брендов, таких как Keystone Electronics, Cal Test или Stäubli, гарантирует заявленный номинальный ток 15А, 20А или 30А без перегрева контактной площадки при длительной нагрузке.

Сравнение конструктивных решений и обзор проверенных брендов на рынке радиокомпонентов

Архитектура соединительных элементов определяет удобство эксплуатации приборов. Классический клеммный разъем банан выпускается в нескольких базовых форм-факторах. Для ручной фиксации провода применяется binding post с накатной гайкой, обеспечивающий плотный прижим без использования инструмента. Альтернативный вариант — binding post шестигранный корпус, рассчитанный на затяжку гаечным ключом для стационарных подключений. При проектировании КИП и тестовых стендов инженеры выбирают banana jack панельный монтаж 4 мм, фиксируемый гайкой на фронтальной панели устройства. Для печатных плат предусмотрен PCB mount, требующий пайки контактных выводов.

Специфика применения диктует выбор конкретной модификации:

• Одиночный клеммный столбик (test terminal) используется как гнездо банан монтаж в панель для вывода сигналов. Поддерживает фиксацию проводников сечением до 12 AWG.
• Сдвоенные модули (double banana) имеют фиксированное межосевое расстояние. Разработчики предпочитают double binding post красный черный купить для оснащения выходов усилителя мощности или как клемма banana для акустики hifi.
• Версии с быстрым зажимом. Решение spring loaded binding post купить оправдано при сборке электронных практикумов, где требуется частое соединение без пайки.

Среди электронных компонентов доминируют решения от Pomona Electronics, Cinch Connectivity Solutions и Keystone Electronics. Линейка Pomona включает артикул 3750 — это наращиваемый (stackable) разъем банан для измерительного прибора. Бренд Cinch предлагает серию 111-0703, которая подходит как клемма банан для лабораторного блока питания с номинальным током 15А и напряжением 1000В. Продукция Keystone, в частности part number 4091, востребована при комплектации оборудования стандарта CAT III. Stäubli и Mueller Electric выпускают изолированные гнезда (safety shrouded) под стандартный щуп мультиметра Fluke.

Планируя binding post knurled купить, инженеры изучают datasheet. Документация описывает диаметр отверстия под провод, переходное сопротивление и статус RoHS. Для ремонта приборов целесообразно гнездо банан для мультиметра купить с учетом строгой цветовой маркировки, что исключает ошибки коммутации фаз и шины земли.

Ошибки при подборе и эксплуатации зажимных штекеров

Некорректный выбор компонентов для коммутации приводит к перегреву контактов, искажению сигнала и выходу из строя измерительного оборудования. Распространенная ошибка при проектировании КИП — игнорирование параметров изоляции и материала проводника. Использование дешевых сплавов вместо бескислородной меди или латуни с позолоченным покрытием увеличивает переходное сопротивление. Для прецизионных задач, где задействован калибратор или осциллограф, требуется минимальное падение напряжения на контактах.

Технические просчеты часто возникают при монтаже и фиксации проводов:

• Несоответствие номинального тока. Установка компонентов, рассчитанных на 10А, в цепи силовой электроники или сварочный аппарат ведет к оплавлению изолятора (нейлон, полиамид UL94 V-0). Для высоких нагрузок требуется клемма банан для лабораторного блока питания с рабочим током 30А и напряжением 1000В.
• Ошибки форм-фактора. Выбирая гнездо банан монтаж в панель, инженеры иногда упускают из виду эргономику фиксации. Гладкие круглые гайки проскальзывают в пальцах. Практичнее применять binding post шестигранный корпус, позволяющий затянуть контакт гаечным ключом, или искать в каталогах binding post hex купить для жесткой фиксации клеммы.
• Игнорирование стандарта безопасности. При работе с напряжением категории CAT III или CAT IV недопустимо применять незащищенный контакт. Требуется safety shrouded конструкция (безопасное прикосновение), исключающая случайное касание токоведущих частей.
• Неправильный подбор сечения. Отверстие под провод должно строго соответствовать калибру AWG. Попытка зажать слишком толстый кабель в стандартный terminal post от Keystone Electronics (например, серии 4091 или 4198) приведет к срезу жил, а слишком тонкий — к выпадению при вибрации.

При сборке многоканальных систем, таких как тестовый стенд или электронный практикум, путаница возникает из-за отсутствия визуальной дифференциации. Цветовая маркировка (красный, черный, синий, зеленый) обязательна для предотвращения коротких замыканий. Если требуется компактное размещение цепей, целесообразно использовать binding post двойной banana. Поиск по запросу double binding post красный черный купить позволяет найти готовые сборки с фиксированным межосевым расстоянием, совместимые со стандартным double banana штекером. Замена оригинала на дешевый аналог без сертификатов RoHS и REACH часто оборачивается хрупкостью резьбы, особенно если это binding post пружинный зажим, где механическая нагрузка на пластик ABS максимальна.

Правила грамотного монтажа кабеля и советы по обслуживанию контактных групп

Установка измерительных терминалов требует точного соблюдения допусков по толщине стенки корпуса и диаметру посадочного отверстия. Интегрируя banana jack панельный монтаж 4 мм, необходимо учитывать тип фиксации: резьбовое соединение с использованием гайки или жесткая запрессовка. Стандартное гнездо банан монтаж в панель фиксируется с заданным крутящим моментом, превышение которого деформирует изолятор из полиамида или термопластика, соответствующего стандарту горючести UL94 V-0. Для оборудования КИП и тестовых стендов применяются модели с шестигранным профилем (hex), предотвращающим прокручивание клеммы при затяжке провода.

• Подготовка проводника: зачистка изоляции должна строго соответствовать глубине отверстия под провод. Для фиксации многожильных кабелей сечением от 12 до 22 AWG применяются луженые наконечники, предотвращающие обрыв жил при механическом зажатии.
• Монтаж на плату: PCB mount версии разъемов требуют соблюдения температурного профиля пайки. Перегрев никелированных или позолоченных контактов из латуни разрушает покрытие и увеличивает переходное сопротивление.
• Сборка парных терминалов: устанавливая binding post двойной banana, соблюдайте межосевое расстояние 19.05 мм для совместимости со стандартными вилками double banana.

Обслуживание лабораторных блоков питания, цифровых мультиметров и генераторов сигналов включает регулярную очистку контактных поверхностей. Клеммный столбик с накатной гайкой (knurled) или пружинный зажим (spring loaded) накапливают микрочастицы пыли в резьбовых соединениях, что снижает номинальный ток. Для компонентов уровня Pomona Electronics 3750 или Cinch Connectivity Solutions 111-0703, рассчитанных на токи 15А и 30А при напряжении 1000В (категория безопасности CAT III), окисление бескислородной меди критично. Для удаления оксидной пленки применяются специализированные химические составы, не разрушающие нейлон и PBT-пластик.

При эксплуатации акустических систем клемма banana для акустики hifi требует периодической проверки усилия затяжки. Постоянная вибрация ослабляет резьбовой контакт, провоцируя локальный нагрев. Компоненты от Keystone Electronics (серии 4091, 4093) и Cal Test (CT2232) демонстрируют стабильность электрических характеристик при соблюдении регламента очистки изоляторов. Цветовая маркировка (красный, черный, синий, зеленый) упрощает визуальный контроль полярности, а проверка параметров по datasheet и соответствие директивам RoHS гарантирует безопасность эксплуатации электронного практикума или силового оборудования.

Часто задаваемые вопросы

Чем отличается клемма банан для лабораторного блока питания от аудиоразъема?

Для КИП применяют разъем банан 4 мм с изоляцией из нейлона UL94 V-0 на напряжение 1000В CAT III. В акустике hifi используют позолоченный binding post с накатной гайкой для снижения сопротивления.

Как правильно подобрать двойной клеммный столбик для тестового стенда?

Рекомендуем double binding post красный черный купить для точной цветовой маркировки. Учитывайте панельный монтаж, номинальный ток 15А или 30А и диаметр отверстия под провод сечением до 12 AWG.

В каких случаях лучше использовать binding post пружинный зажим?

Механизм spring loaded дает быстрое подключение проводов без пайки. Такой binding post пружинный зажим оптимален для прототипирования и электронного практикума при частой коммутации цепей.

Какой материал контактов имеет гнездо банан монтаж в панель от Pomona Electronics?

В сериях Pomona 3750 применяется никелированная латунь. Решив spring loaded binding post купить для осциллографа, смотрите datasheet: луженый контакт снижает окисление, а PBT выдерживает нагрев.

Совместима ли клемма банан для мультиметра с безопасными щупами?

Да, если применяется safety shrouded banana socket диаметром 4 мм. Такое однополюсное гнездо исключает прикосновение к токоведущим частям. Keystone и Stäubli выпускают такие разъемы по стандарту RoHS.
