Тестовые платы и платы расширения: фундамент современных электронных разработок

В динамичном мире электроники, где время вывода продукта на рынок является критическим фактором, тестовые платы, дочерние карты и платы расширения выступают в роли незаменимых инструментов, кардинально ускоряющих итерационный цикл разработки. Эти компоненты образуют своеобразный конструктор, позволяющий инженерам и энтузиастам абстрагироваться от рутинных задач проектирования низкоуровневых схем и сосредоточиться на реализации уникальной функциональности устройства. Их важность невозможно переоценить: они служат физическим интерфейсом между абстрактной логикой схемы, смоделированной в программном обеспечении для проектирования, и реальным, работающим прототипом. Без них процесс отладки, тестирования гипотез и валидации идей превратился бы в длительную и дорогостоящую череду изготовления печатных плат, каждая из которых могла бы содержать незамеченную ошибку. Таким образом, эти инструменты не просто упрощают работу; они делают возможным само существование agile-подхода в hardware-разработке, снижая порог входа для стартапов и отдельных изобретателей, и способствуя стремительной эволюции технологий в целом, от интернета вещей (IoT) до робототехники и систем искусственного интеллекта.

От макетных плат к высокоинтегрированным системам: эволюция инструментов инженера

История инструментов для прототипирования начиналась с простейших макетных плат (breadboard), позволяющих собирать схемы на дискретных компонентах без пайки. Однако с появлением микропроцессоров и микроконтроллеров сложность возросла на порядок. Просто соединить выводы стало недостаточно: потребовалось обеспечить стабильную тактовую частоту, подать качественное питание, организовать обмен данными и предусмотреть возможность быстрой замены ключевых компонентов. Это привело к рождению концепции оценочных плат (evaluation boards), которые производители микросхем начали поставлять вместе со своей продукцией, чтобы наглядно демонстрировать её возможности. Следующим логическим шагом стала модуляризация. Идея заключалась в том, чтобы разделить систему на ядро (вычислительный модуль) и периферию (функциональные платы расширения). Это породило стандарты форм-факторов, такие как Arduino Shield, Raspberry Pi HAT, mikroBUS, STM32 Nucleo и многие другие. Принцип их работы основан на унификации интерфейсов и разъёмов: основная (материнская) плата предоставляет стандартизированные линии питания, шины данных (I2C, SPI, UART) и GPIO, а дочерняя карта, используя этот слот, добавляет конкретную функцию — будь то подключение к Ethernet, управление мощным двигателем или считывание данных с GPS-модуля. Эта философия «конструктора» и стала краеугольным камнем современной быстрой разработки.

Разнообразие решений для каждой стадии проекта

Современный рынок предлагает колоссальное разнообразие плат, каждая из которых предназначена для решения своих уникальных задач. Условно их можно разделить на несколько крупных категорий. Во-первых, это отладочные платы и наборы для разработки (Development Kits). Это часто комплексные решения, включающие саму плату с микроконтроллером или процессором, базовую периферию (кнопки, светодиоды), отладочный интерфейс (например, JTAG/SWD) и богатый набор программного обеспечения с примерами кода. Они предназначены для первичного ознакомления с архитектурой чипа и прототипирования сложных устройств. Яркие примеры — линейки STM32 Nucleo, TI LaunchPad, Nordic nRF DK. Во-вторых, это платы расширения (Shield/Daughterboard). Они не работают самостоятельно, а предназначены для установки на основную плату, значительно расширяя её функционал. Это могут быть модули связи (Wi-Fi, LoRa, Bluetooth, GSM), драйверы двигателей, сенсорные экраны, аудиокодеки, релейные модули и датчики всех мастей. Их ключевая особенность — совместимость с определённым форм-фактором, что гарантирует механическую и электрическую совместимость. Отдельно стоит выделить программаторы и отладчики — это специализированные инструменты, чья единственная задача — запись firmware в память целевого микроконтроллера и обеспечение высокоуровневой отладки (пошагового выполнения, просмотра регистров) непосредственно в среде разработки. Выбор конкретного типа зависит от стадии проекта: программатор нужен всегда на этапе прошивки, тогда как наборы для разработки актуальны в начале, а платы расширения — на этапе быстрого прототипирования и проверки отдельных идей.

Тестовые платы и платы расширения: лаборатория инженера в миниатюре

Представьте себе момент, когда принципиальная схема, долго выверяемая на экране монитора, наконец-то обретает физическую форму. Именно здесь начинается самый увлекательный этап разработки электроники — прототипирование и отладка. Тестовые и дочерние платы — это не просто кусочки стеклотекстолита с дорожками, это фундаментальные инструменты, которые переводят абстрактные идеи в работающие устройства. Они позволяют инженерам и радиолюбителям быстро проверить гипотезу, оценить совместимость новых микросхем, не рисуя каждый раз новую печатную плату, и сфокусироваться на алгоритмах, а не на рутинном монтаже. Без этих скромных помощников не обходится создание ни одного сложного гаджета, от системы умного дома на базе Arduino или Raspberry Pi до отладочных стендов для промышленных контроллеров и систем связи. Это ваш пропуск в мир практической электроники, где теория встречается с реальностью.

Эволюция инструментов: от макеток к высокоинтегрированным стендам

История этих инструментов началась с простейших макетных плат (breadboard), позволявших собирать схемы без пайки. Однако с ростом сложности микросхем, особенно появлением BGA-корпусов с выводами под кристаллом, классические «макетки» стали бесполезны. Производителям полупроводников пришлось самим создавать решения для своих клиентов — так появились специализированные отладочные комплекты (evaluation boards). Эти платы уже содержат всю обвязку: стабилизаторы питания, кварцевые генераторы, разъемы для программирования и, что ключевое, саму микросхему, распаянную на плату с выведенными на контакты всеми её ногами. Технологии не стоят на месте: современные программаторы, например, для отладки микроконтроллеров ARM, часто представляют собой сложные USB-устройства с поддержкой интерфейсов SWD и JTAG, способные не только загружать код, но и отлаживать его в реальном времени, останавливая выполнение программы и исследуя состояние регистров. Это целые рабочие станции, умещающиеся на ладони.

Разнообразие решений для любых задач и уровней expertise

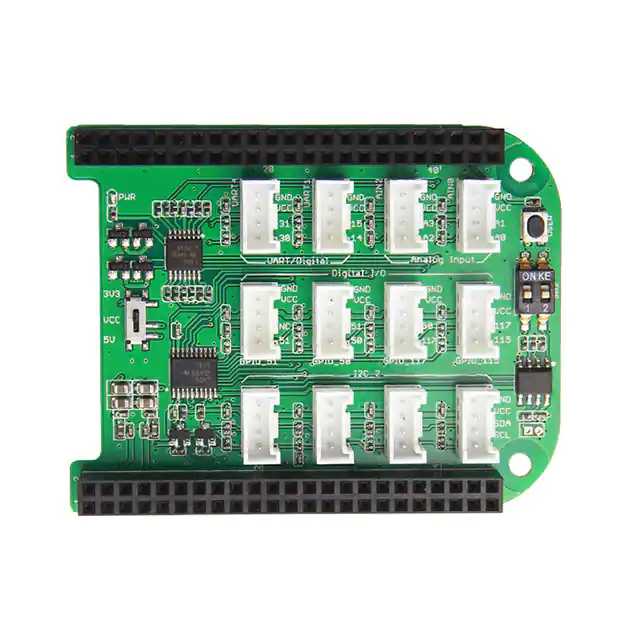

Ассортимент этих устройств огромен и делится по нескольким ключевым признакам. Во-первых, это платы расширения (shield, daughterboard), которые designed to stack on top of main development boards like Arduino or STM32 Nucleo, adding specific functionality: motor control, Ethernet, LoRa-связь, сенсорные экраны или мощные аудиокодеки. Они радикально ускоряют разработку, предоставляя готовый и проверенный модуль. Во-вторых, полноценные отладочные платы (development boards) для конкретных микроконтроллеров или процессоров, такие как линейки ESP32-DevKitC или NXP LPCXpresso. Они служат стартовой площадкой для глубокого погружения в архитектуру чипа. И, в-третьих, программаторы и отладчики — специализированный инструмент, который является мостом между средой разработки на компьютере и железом. Выбор зависит от проекта: для хобби-проекта хватит универсального USBasp, а для профессиональной разработки под ARM понадобится полноценный J-Link от SEGGER.

Практические сценарии применения: от прототипа до продукта

Сложно найти область современной электроники, где бы ни использовались эти инструменты. В робототехнике с их помощью отрабатывают алгоритмы управления шаговыми двигателями и сервоприводами, подключая motor shield к Arduino. В телекоммуникациях инженеры используют платы расширения с GSM/GPRS (например, SIM800L) или LoRa-модулями для создания прототипов устройств интернета вещей (IoT), отслеживающих параметры среды на удаленных объектах. В промышленной автоматике отладочные комплекты для PLC-контроллеров позволяют протестировать логику управления до запуска в серию. Даже в бытовой технике, скажем, в умной кофемашине, её «мозг» на базе 32-битного микроконтроллера сначала обкатывался на dev-борде, к которой через GPIO подключались датчики температуры, клапаны и дисплей. Это незаменимый полигон для экспериментов, снижающий риски и стоимость ошибки на ранних этапах.

Факторы выбора: на что смотреть перед покупкой

Выбирая плату, важно отталкиваться от конкретной задачи. Ключевой параметр — совместимость с основной платформой (например, форм-фактор и распиновка Arduino Uno). Далее смотрите на функционал: какие именно интерфейсы и сенсоры вынесены на плату расширения, достаточно ли на отладочном комплекте периферии (кнопки, светодиоды, разъемы) для комфортной работы. Огромное значение имеет экосистема: наличие подробных примеров кода, качественной документации и активного сообщества пользователей сэкономит часы отладки. Для программаторов критичны поддерживаемые архитектуры микроконтроллеров (AVR, ARM, PIC) и скорость работы. Не менее важен вопрос питания: некоторые мощные платы требуют внешнего источника, а не USB. Всегда проверяйте, что вы покупаете именно готовый к работе комплект, а не просто пустую PCB-заготовку.

Преимущества покупки в Эиком Ру: надежность и выгода для профессионалов

Обращаясь в Эиком Ру, вы получаете не просто доступ к обширному каталогу, а уверенность в качестве каждого компонента. Мы тщательно проверяем всех поставщиков и гарантируем, что каждая отладочная плата или программатор — это оригинальное изделие от официальных производителей, такое как STMicroelectronics, Texas Instruments или Microchip. Это исключает риск столкнуться с браком или несовместимостью, которые могут сорвать сроки проекта. Наш ассортимент охватывает решения для всех популярных платформ и архитектур, от простейших наборов для начинающих до сложных профессиональных стендов. Мы понимаем, что стоимость инструментария важна, поэтому предлагаем конкурентные цены и специальные условия для корпоративных клиентов и образовательных учреждений. И конечно, для вашего удобства мы организовали бесплатную доставку по всей территории России, чтобы вы могли сосредоточиться на творчестве и инновациях, не думая о логистике.
