Тиристоры - динисторы (DIAC, SIDAC)

Динисторы, включая DIAC (Diode for Alternating Current) и SIDAC (Silicon Diode for Alternating Current), представляют собой типы тиристоров, которые могут проводить ток после достижения определенного порога напряжения. Они используются в основном для запуска или управления другими полупроводниковыми устройствами, такими как TRIACs или другие тиристоры.

Принцип работы DIAC и SIDAC

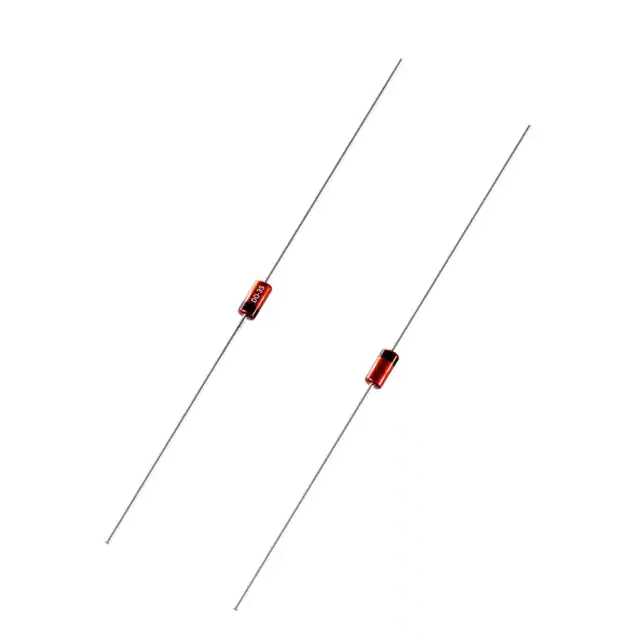

DIAC — это двунаправленный триггерный диод, который начинает проводить ток, когда на него подается напряжение, превышающее определенный порог в любом направлении. После срабатывания DIAC обеспечивает ток для активации TRIAC или другого устройства управления мощностью.

SIDAC — это похожее устройство, но оно предназначено для более высоких напряжений и может быть использовано в более мощных схемах. Как и DIAC, SIDAC остается в неактивном состоянии до тех пор, пока напряжение на нем не достигнет порогового значения, после чего он переходит в проводящее состояние.

Применение DIAC и SIDAC

1. Управление освещением. DIAC часто используются в диммерах освещения для запуска TRIAC в определенные моменты фазы переменного тока, позволяя таким образом регулировать интенсивность света.
2. Защита от перенапряжений. SIDAC используются в схемах защиты от перенапряжений благодаря их способности быстро переключаться из неактивного в активное состояние при достижении определенного уровня напряжения.
3. Пусковые схемы. DIAC и SIDAC применяются в пусковых схемах для инициирования работы других тиристоров, обеспечивая надежный запуск при достижении пороговых напряжений.

Совместимость и интеграция

При использовании DIAC и SIDAC в схемах важно учитывать следующие моменты:

1. Пороговое напряжение. Необходимо выбирать DIAC или SIDAC с соответствующим пороговым напряжением для конкретного приложения.
2. Теплоотвод. Хотя DIAC и SIDAC не выделяют много тепла, в мощных приложениях может потребоваться учитывать тепловые характеристики.
3. Совместное использование. DIAC часто используются в комбинации с TRIAC для обеспечения более стабильного и контролируемого управления мощностью.

DIAC и SIDAC предоставляют эффективные и надежные решения для управления и запуска тиристорных устройств в различных электронных схемах, улучшая их производительность и функциональность.
